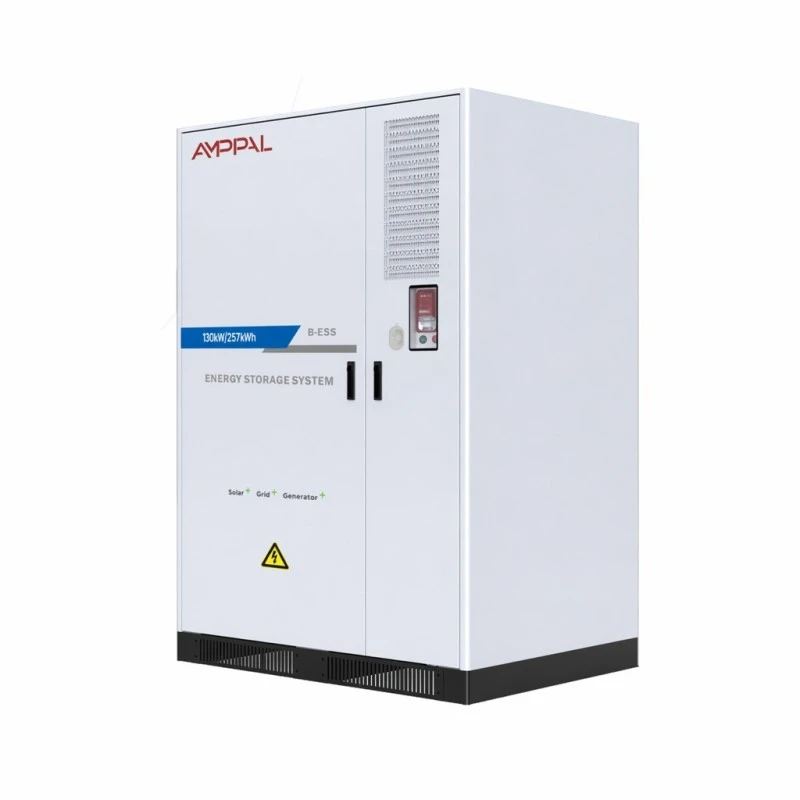

Индустриски систем за складирање на енергија од батерии од 130 kW за управување со фабричка енергија

За што е овој систем

Повеќето комерцијални сметки за електрична енергија носат две одделни давачки: енергијата што ја трошите и наплатата на побарувачката поставена од вашиот највисок половина час на извлекување во периодот на наплата. Едно лошо попладне во јули може да ја постави цената на побарувачката за целиот месец. Тоа е проблемот за кој е изграден овој Индустриски систем за складирање на енергија од батерии од 130 kW за управување со фабричка енергија.

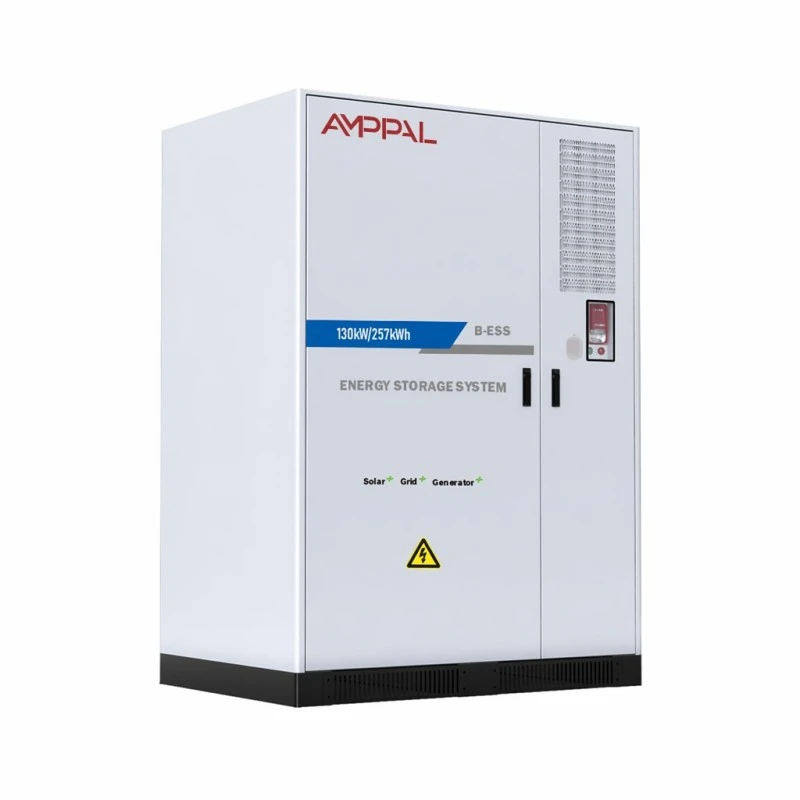

Кабинетот AF од 130 kW/257 kWh се наплаќа кога тарифите се ниски или вашата соларна низа создава вишок, а потоа се испушта во зградата кога товарот се приближува до плафонот на побарувачката. На 0,5 C може да испорача 130 kW за приближно два часа - доволно долго за да покрие типичен индустриски врвен прозорец.

Работи на мрежа и надвор од мрежата, така што истото средство ве покрива и за време на прекин. За локациите каде што прекинот на струја го запира производството, таа втора функција честопати го оправдува купувањето сама по себе.

Избори за спецификации кои влијаат на созревањето

Ќелии LFP 3.2V/314Ah во низа 1P256S: ќелиите со голем формат значат помалку врски, а помалку врски значат помалку точки на дефект во текот на осумгодишниот работен век.

>8000 циклуси на 0,5C и 25°C со 80% задржување на енергијата: на еден циклус на работен ден кој е над дваесет години номинален век, така што возењето велосипед ретко е ограничувачки фактор.

THDi под 3% со номинална моќност: другата опрема на вашата зграда не плаќа казна за хармоници за сместување на батеријата.

Факторот на моќност може да се прилагоди низ целиот опсег од -1 до 1, што му овозможува на системот да го корегира факторот на моќност на локацијата додека е во мирување, наместо да седи како мртво средство.

Двојна заштита од пожар - аеросол плус перфлуорохексанон - и на ниво на PACK и на ниво на кабинет. Осигурениците сè повеќе бараат двостепено потиснување на комерцијалните инсталации.

Интелигентен клима уред наместо пасивно ладење: температурата на ќелијата останува дури и низ низата, што всушност одредува дали ќе достигнете 8000 циклуси.

Технички спецификации

Сајтови каде функционираат броевите

Производни погони со стартување на тешки мотори: трошоците за побарувачка предизвикани од кратки врвови се најјасниот случај за враќање на складирањето.

Комерцијални згради со високо попладневно оптоварување со климатизација: наплата преку ноќ по евтина тарифа, испуштање преку врвот на ладењето.

Локации со постојни ограничувања за соларна енергија и извоз на покривот: складирајте го вишокот генерирање наместо да го скратите или извезете со ниски стапки за повлекување.

Услуги кои работат на резервна копија на дизел: EMS ги координира PV, батеријата и генераторот, работните часови на генераторот за сечење и трошењето гориво.

Магацини за полнење на EV: тампонирајте го мрежното поврзување за да не наметнува скапа надградба на снабдувањето со банка од полначи.

Како всушност работи врвното бричење

ЕМС постојано го следи мерењето на локацијата. Поставувате праг на побарувачка - обично веднаш под вашиот договорен капацитет - и системот се испушта секогаш кога измереното оптоварување инаку би го надминало. Одговорот е доволно брз за да го фати стартувањето на моторот и слични кратки врвови.

Полнењето е закажано наместо опортунистички. Контролорот го гледа вашиот тарифен календар и повторно ја полни батеријата за време на часовите надвор од шпицот, или порано ако PV матрицата генерира повеќе отколку што троши зградата.

Во режимот надвор од мрежа, опционалниот STS ја пренесува локацијата на снабдување со батерии кога мрежата откажува. Стандардниот капацитет е 240-500 kW со достапни поголеми единици, а преносот е доволно брз што ИТ опремата и контролните системи остануваат вклучени наместо да се рестартираат.

Безбедносно инженерство и сертификација

Батериските пакувања се сертифицирани со CE и RoHS; комплетниот систем носи UN38.3 и MSDS документација за испорака и одобрување на локацијата.

Двостепено сузбивање пожар: аеросолот делува на ниво на пакување додека перфлуорохексанонот го штити волуменот на кабинетот, адресирајќи се на двете различни скали на дефект.

IP54 куќиште со електричниот оддел одвоен од просторот за батерии, така што термичкиот настан во едната не се шири низ другата.

Секое пакување е оценето според капацитетот и е усогласен со внатрешниот отпор пред склопувањето. Неусогласените ќелии во низата од серијата 256 се класичната причина за предвремено губење на капацитетот.

Тестирањето на изолација и диелектрик се врши на 100% од склопените системи, при што резултатите се запишуваат според серискиот број.

Работниот плик е проверен на температура од 0°C до +50°C и влажност до 95% без кондензација.

Изградете секвенца во нашата фабрика во Јуекинг

1. Внес на ќелии - секоја серија се зема мостри за капацитет и внатрешна отпорност наспроти декларираните вредности на добавувачот.

2. Оценување и совпаѓање на ќелиите — ќелиите се подредени така што секоја низа е изградена од тесен опсег на изведба.

3. Склопување PACK — заварување со собирници, BMS жици и тестирање на изолација на ниво на пакет.

4. Изработка на ормари - исечен, формиран и заварен лим, потоа претходно обработен и обложен во прав.

5. Интеграција - пакети, компјутери, климатизација, гаснење пожар и EMS инсталирани и вметнати во кабинетот.

6. Тест за пуштање во работа - целосно полнење и празнење на 0,5C со температура на ниво на ќелија и логирање на напон.

7. Симулација на мрежа — пренос на мрежа и надвор од мрежа потврден со програмабилен извор на наизменична струја.

8. Пакување — шкаф прицврстен на армирана палета, вградени индикатори за удар, а потоа ковани за поморски товар.

Дали 130 kW/257 kWh е вистинската големина?

Големината го следи вашиот профил на оптоварување, а не вашата површина на зградата. Повлечете дванаесетмесечни податоци за получасовен метар и погледнете ја формата на вашите врвови: колку високо над основната линија и колку долго. Систем од 130 kW/257 kWh покрива врвови до 130 kW кои траат до околу два часа.

Ако вашите врвови се пократки, но повисоки - да речеме 250 kW за дваесет минути - ви треба повеќе енергија и помалку енергија, а различната конфигурација подобро одговара. Ако работат цел ден, овој систем ќе се испразни рано и ќе ве остави изложени попладне.

Бидете искрени и за тарифата. Онаму каде што трошоците за побарувачка се ниски или отсутни, само максималното бричење ретко се враќа во разумен период. Во тој случај, деловниот случај треба да потекнува од резервна вредност или соларна само-потрошувачка, а ние повеќе би сакале да го утврдиме тоа пред да се обврзете.

Што да се споредува со други добавувачи

Побарајте животен век на 0,5C со наведен праг на задржување. Циклусната фигура без температура, стапка и процент на задржување е бесмислена.

Прашајте каква заштита од пожар е вклучена на ниво на пакет, а не само на ниво на кабинет. Многу цитати покриваат само еден.

Прашајте дали наведената ефикасност е повратен на системско ниво или само на DC страна. Нашиот е 88% максимум на 0,5C, мерено низ целиот систем.

Прашајте за EMS интеграцијата со постојните PV инвертери и генератори - доградувањето на некомпатибилен EMS подоцна чини повеќе од самиот контролер.

Комерцијални услови: производство 25-35 работни дена за стандардни конфигурации, 5 години гаранција, со продолжен капак достапно по нарачка.

Испорака шкаф од 2800 кг

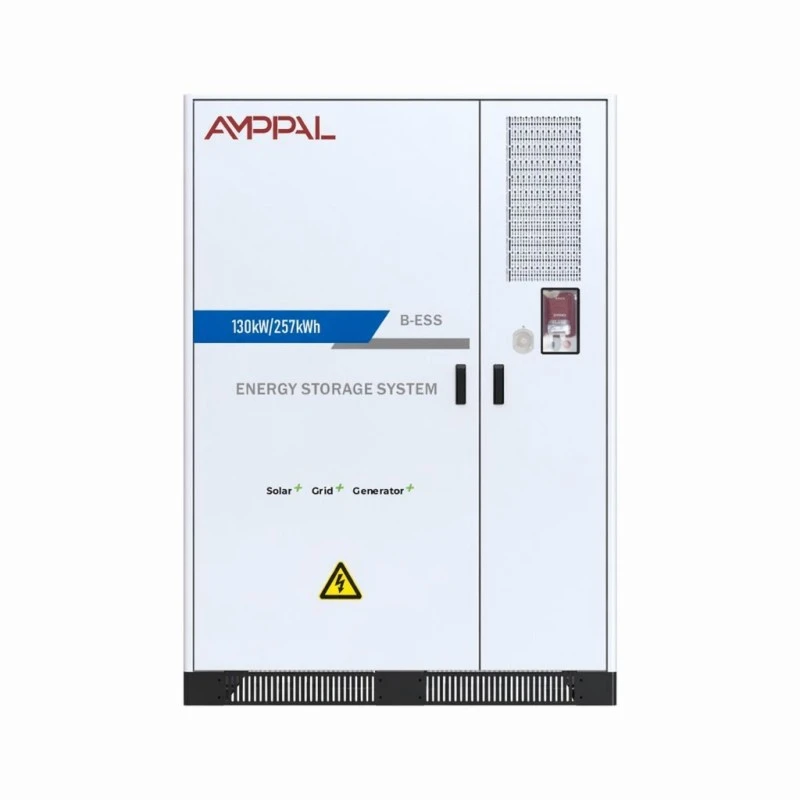

Кабинетот е со димензии 1550 × 1268,5 × 2185 mm и тежи 2800 kg, така што се испорачува како единечна единица на палета со армирана челична рамка со точки за подигање достапни за вилушкар или кран.

Два кабинети се вклопуваат во контејнер од 20 метри; пет до шест се вклопуваат во коцка висока 40 стапки во зависност од потпората. Батериите се класифицирани како UN3480 опасни материи за поморски товар - ние се справуваме со декларацијата, а извештајот од тестот UN38.3 и MSDS испраќаат документација.

Условите се FOB Ningbo или Шангај, со CIF на располагање. Воздушниот товар не е практичен по оваа тежина и класификација. Дозволете дополнително време за резервација на опасни материи, што обично додава една недела во распоредот на пловење во споредба со општиот товар.

Гаранција и долгорочен сервис

Петгодишна гаранција која опфаќа батериски пакети, PCS, EMS, термичко управување и гаснење пожар како комплетен систем.

Далечински мониторинг преку CAN, Ethernet или RS485, со опционален 4G. Можеме да читаме податоци на ниво на ќелија и да идентификуваме слаб модул пред да влијае на капацитетот на системот.

Се препорачува годишна посета на сервисот: замена на филтерот за воздух, инспекција за гаснење пожар, проверка на вртежниот момент на терминалот и проверка на капацитетот.

Пакетите за замена се чуваат на залиха и се испорачуваат во рок од 5-7 работни дена; еден неуспешен пакет може да се замени без да се офлајн целиот кабинет.

Во моментот на нарачката е достапна продолжена гаранција до осум или десет години, по цена според вашиот очекуван профил за возење велосипед.

Грешки при инсталација и работа

Погрешно: поставување на кабинетот на ѕид без никакво растојание. Десно: следете ги отворите за вентилација во упатството. Системите со воздушно ладење ја отфрлаат топлината на околниот воздух и им треба простор за тоа.

Погрешно: поставување на прагот на побарувачка од едномесечна сметка. Десно: користете податоци за интервал од дванаесет месеци. Сезонските врвови се она што ги фаќа операторите.

Погрешно: под претпоставка дека батеријата ја покрива целата локација за време на прекин. Десно: намерно големината на вашето коло за критично оптоварување. 130 kW се значителни, но не се неограничени.

Погрешно: прескокнување на годишната промена на филтерот за да заштедите трошоци. Десно: ограничениот проток на воздух ја зголемува температурата на ќелијата, а покачената температура е најбрзиот пат до губење на капацитетот.

Погрешно: инсталирање таму каде што постои ризик од поплави. Десно: IP54 штити од прашина и прскање, а не од стоечка вода. Подигнете го столбната плоча ако локацијата има историја на поплави.

Што известуваат операторите

Текстилна фабрика во Бурса, Турција пушти во употреба еден од овие системи на почетокот на 2025 година за да управува со трошоците за побарувачка од стартување на моторот на разбојот. Нивниот електроинженер пријавил дека пикот на побарувачката паднал за околу 90 kW во првиот целосен месец за наплата и забележал дека на EMS му биле потребни неколку недели подесување пред прагот да биде правилно поставен за нивната шема на оптоварување.

Оператор со ладно складирање во Најроби го купил системот првенствено за резервна копија наместо за максимално бричење. Нивните повратни информации беа практични: прекините на мрежата што претходно значеа стартување на генератор во рок од неколку минути, сега минуваат незабележано, иако тие побараа од нас да го прилагодиме прагот на аларм со низок SOC нагоре по долг прекин.

Комерцијален сопственик во Казахстан, кој управува со два кабинети преку канцелариски комплекс, коментираше за бучавата од климатизацијата - што се слуша на соседниот паркинг, што тие не го очекуваа. Дадовме препорачан акустичен распоред на екранот наместо да ја менуваме единицата.

Најчесто поставувани прашања

П: Колку долго може да снабдува 130 kW?

О: Околу два часа од целосно полнење на 0,5C, што дава 257 kWh употребливи на наведената длабочина на празнење.

П: Дали работи без мрежа?

О: Да, во режим надвор од мрежата со опционалниот STS. Стандарден преносен капацитет е 240-500 kW; поголем е приспособлив.

П: Која е вистинската ефикасност на повратен пат?

О: Максимални 88% на 0,5C измерени на системско ниво, вклучувајќи конверзија и помошни оптоварувања.

П: Дали може директно да се полни од соларна енергија?

О: Да, преку EMS, кој ги координира PV, батеријата, мрежата и генераторот.

П: Колку долго ќе траат батериите?

О: Повеќе од 8000 циклуси на 0,5C и 25°C со најмалку 80% задржување. Повисоките температури на околината го скратуваат ова.

П: Какви сертификати носи?

О: CE и RoHS на ниво на пакување, UN38.3 и MSDS за комплетната опрема.

П: Какво одржување е потребно?

О: Годишна промена на филтерот, проверка на гаснење пожар, верификација на вртежниот момент и тест на капацитетот. Приближно половина ден по кабинет.

П: Кое е времето на водство?

О: 25-35 работни дена за стандардни конфигурации; Прилагодената EMS интеграција или нестандардните напони траат подолго.
