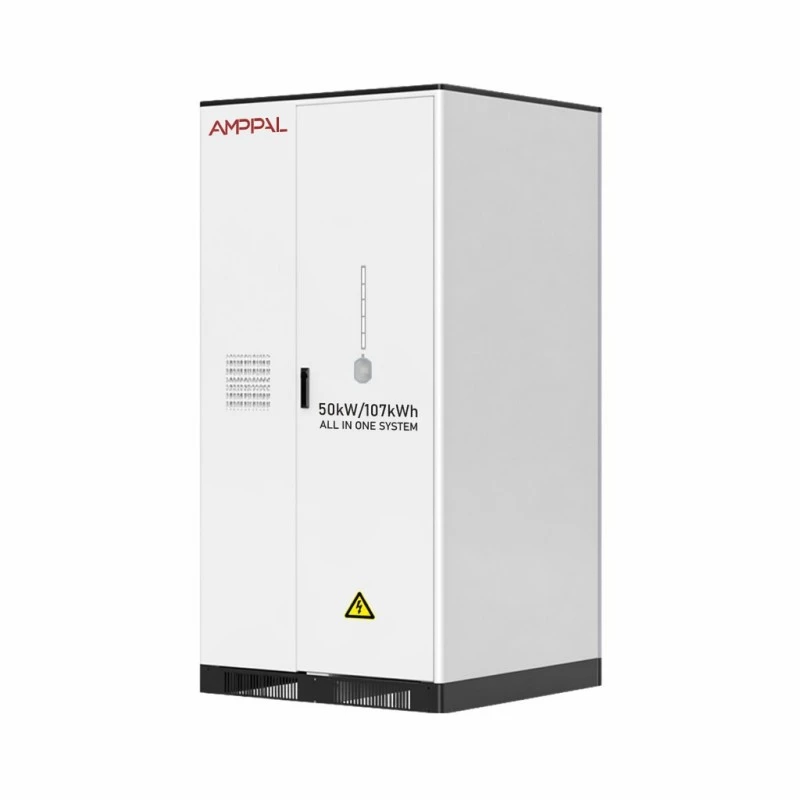

Систем за складирање на енергија од батерии сè-во-едно 20–50 kW за комерцијални и соларни апликации

Еден кабинет наместо три листи за набавки

Проектот за складирање на соларна енергија вообичаено значи три продавачи: PV инвертер, држач за батерии и контролер што зборува за двете. Секој има своја гаранција, свој инженер за пуштање во работа и своја игра за обвинување кога системот не функционира. Овој Систем за складирање на енергија од батерии од 20–50 kW за комерцијални и соларни апликации ги собира сите три во една испорака.

Сцената на инвертерот прифаќа до 26 kW DC од вашата низа на покривот (39 kW кај моделот 30 kW, 65 kW кај моделот од 50 kW) преку 2/4 MPPT тракери, така што батеријата се полни од сончева енергија без посебен хибриден инвертер или дополнителна кутија за жици.

Внатре е батерија LFP од 51,2 kWh, изградена од пет пакувања од 10,24 kWh, плус локална контролна логика која работи на само-потрошувачка, менување време на користење и резервна копија на мрежата од истиот екран. За локација што само сака соларна самоупотреба плус капак за прекин, ова е најкраткиот пат од нарачка до извоз.

Зошто е важен рејтингот на соларниот влез

Максималниот PV влез од 26 kW на моделот од 20 kW дозволува низата да го надмине рејтингот на инвертерот; MPPT го прицврстува вишокот наместо да го намалува приносот во текот на денот.

2/4 MPPT начини: два тракери како стандард, четири каде што вашиот покрив е свртен кон различни азимути - едната засенчена страна не ја запира другата.

Номиналниот мрежен напон е 380V AC со толеранција од 50/60Hz ±5Hz, така што истиот кабинет опслужува пазари од 50Hz и 60Hz без фабричка варијанта.

Со максимална ефикасност од 97% и длабочина на празнење од 90%, повеќе од секој соларен киловат-час го достигнува товарот наместо да се изгуби при конверзија.

Комуникацијата преку CAN/RS485/WiFi опфаќа локално следење, ракување со инвертер и далечински отчитувања без купување на посебна порта.

Влезот од дното на наизменична струја, трифазен четирижичен (3L+N+PE), го одржува насочувањето на кабелот во внатрешноста на столбната плоча и го скратува патот до главната разводна табла.

Технички спецификации

Каде кабинетот од 20-50 kW заработува

Мали фабрики со сончеви и попладневни врвови на производство на покривот: моделот 20 kW/51,2 kWh покрива скок на побарувачка од 20 kW за околу два и пол часа.

Хотели и гостински куќи работат со климатизација според тарифата за време на користење: наплаќајте преку ноќ, испуштајте преку прозорецот за ладење.

Земјоделски места за обработка со интермитентен квалитет на мрежата - кабинетот поминува низ падови на напон со локална контрола без надворешен EMS софтвер.

Малопродажни синџири и работилници кои закупуваат простор: на еден кабинет не му треба посебна просторија за батерии, само рамна бетонска подлога и пристап до кабел.

Предни терени за електрични возила со скромно оптоварување на полнење: тампонирајте 2-4 бавни полначи исклучени од слабата мрежа на поврзување без да го надградите трансформаторот.

Како хибридната топологија работи на ден

Наутро, MPPT тракерите прво внесуваат сончева енергија во оптоварувањето на зградата. Вишокот оди во батеријата додека не го достигне програмираниот плафон на SOC, обично 90-100% во зависност од вашиот тарифен план.

Кога оптоварувањето надминува соларна енергија плус батерија, мрежата го покрива балансот беспрекорно - една фаза на конверзија, а не две кутии кои преговараат преку автобус.

Во текот на ноќта батеријата се празне за време на шпицот на тарифните часови и EMS резервира SOC на подот за резервна копија на мрежата. Бидејќи локалниот контролер го држи распоредот, изгубената интернет-врска не ја спречува логиката на менување - само ја запира далечинската контролна табла.

Што содржи безбедносната датотека

Заштитата од пожар е аеросол на ниво на PACK и аеросол повторно на ниво на кабинет - две независни фази насочени кон двете различни места каде што може да започне термичкиот настан.

Ќелиите LFP 3.2V/100Ah носат CE и RoHS на ниво на пакет, а комплетната опрема се испорачува со UN38.3 и MSDS документација за царина и осигурување.

Интелигентното воздушно ладење ги одржува петте пакувања во тесен температурен опсег; кривата на вентилаторот ја следи температурата на ќелијата наместо да работи со полна брзина цел ден.

IP54 куќиштето одговара на позициите на крошна на отворено и покриени простории со растенија; електричното лежиште е одвоено од лежиштето на батеријата во внатрешноста на кабинетот.

Циклусниот век е наведен на >6000 пати на 0,5C и 25°C со најмалку 80% задржување на енергијата - еден целосен циклус на работен ден е приближно дваесет години пред да се достигне прагот.

Амбиенталниот прозорец е од 0°C до +50°C со влажност од 0-95% RH и надморска височина од 2000 m (намалено погоре); повеќето незагреани простории со растенија се наоѓаат во него.

Како е изграден кабинетот тежок 850 кг во Јуекинг

1. Внес на ќелии - влезните LFP ќелии се земаат сериски примероци за капацитет и внатрешен отпор пред да започне склопувањето на пакетот.

2. Склопување на пакетот — Пакетите од 102,4 V/10,24 kWh се заварени, жици и се тестираат на изолација со вградениот пакет BMS.

3. Изработка на ормар - челичниот лим е пресечен со CNC, свиткан и заварен, потоа претходно обработен и обложен со прав на истата линија што се користи за производите за полнење.

4. Интеграција на инвертер - PV фазата, DC фазата на батеријата и AC терминалите се поврзани со локалниот контролер во една магистрала.

5. Пожарно и термичко поставување — аеросолни генератори, воздушни канали и сензори за температура се инсталирани и функционално проверени.

6. Пуштање во употреба - секој кабинет комплетира целосно полнење и празнење од 0,5 C со напон и температура на ниво на пакетот евидентирани.

7. Симулација на мрежа - транзициите во мрежата и надвор од мрежата се проверуваат со програмибилен извор на наизменична струја пред да се пуштат.

8. Пакување - ормарот е зашрафен на армирана палета со индикатори за удар, завиткан и подготвен за полнење на контејнерот.

Собирање помеѓу 20, 30 и 50 kW

Поврзете го моделот со вашиот увоз во најлош случај, а не со вашиот просек. Измерете ја получасовната побарувачка што всушност ја поттикнува вашата сметка: моделот од 20 kW носи до 20 kW оптоварување од батеријата, моделот од 30 kW 30 kW и моделот 50 kW 50 kW. Следува енергија: 51,2, 61,44 и 107 kWh соодветно.

Кабинетот од 50 kW е физички различен - 1100*1205*2200 мм и 1200 кг наспроти 1000 * 1106 * 1640 мм и 850 кг за помалите две - затоа проверете ја ширината на вратата, оптоварувањето на подот и пристапот до кран пред да го извршите.

Ако вашиот сајт нема проблем со увоз на мрежа и нема ширење на времето на користење, овој кабинет е веројатно погрешно трошење. Се враќа преку само-потрошувачка и менување тарифи; без тие, батеријата е паркирана предност. Тоа би ви го кажале пред да ја земеме вашата нарачка.

Споредување на понуди меѓу добавувачите

Прашајте дали цитираната ефикасност е на системско ниво или само на инвертер. Нашиот е 97% максимум, измерен на границата на кабинетот вклучувајќи ги и помошните оптоварувања.

Прашајте дали заштитата од пожар го покрива и нивото на пакетот и нивото на кабинетот - понудата со аеросол на кабинетот само ги остава пакетите незаштитени.

Прашајте што е таванот за влез на MPPT; „20 kW хибрид“ што прифаќа само 15 kW PV ве принудува да купите втор инвертер подоцна.

Прашајте за EMS: дали локалниот контролер може да работи без облакот? Нашето го прави тоа, што е важно на пазарите со ронливо поврзување.

Комерцијални услови: 25-35 работни дена за стандардни модели, петгодишна гаранција на комплетниот кабинет, MOQ на една единица за нарачки за евалуација.

Испорака на едно парче кабинет

Моделите од 20kW и 30kW се 1000*1106*1640mm и тежат 850-950kg; Моделот со моќност од 50 kW е 1100*1205*2200 mm на 1200 kg. Секој брод се испорачува на армирано челична палета со џебови за вилушкар, подготвена за камион со опашка на дестинацијата.

Една единица зема приближно една третина од контејнер од 20 метри; два удобно се вклопуваат со затегнување. Бидејќи батеријата е инсталирана, пратката е класифицирана UN3480 за опасни материи - ние го подготвуваме извештајот UN38.3 и MSDS, а вие треба да издвоите околу една дополнителна недела за резервации за опасни материи на пристаништето.

Условите се FOB Ningbo или Шангај како стандард, CIF достапен на барање. За воздушен товар со една единица, тежината и класата на батерии го прават неекономичен; поморскиот или копнениот товар е практичната рута.

Гаранција, деградација и размена на пакети

Петгодишна гаранција за комплетниот кабинет - пакувања, фаза на инвертер, термички вентилатори и локалниот контролер - не само батеријата.

Капацитетот е загарантиран да држи најмалку 80% од номиналната енергија во текот на првите пет години при нормално возење велосипед на 0,5C; деградацијата надвор од тоа е покриена под истите услови.

Пакетите се заменливи модули: неуспешниот пакет се заменува за неколку часа без да се врати целиот кабинет, а BMS повторно се балансира автоматски при рестартирање.

Годишниот сервис опфаќа чистење на филтерот, проверка на вртежниот момент на терминалот, проверка на вентилаторот и проверка на капацитетот; нашата далечинска дијагностика може прво да означи слаб пакет.

Резервните пакувања и контролните табли се чуваат на залиха и се испорачуваат во рок од 5-7 работни дена; продолжената гаранција до осум или десет години се цени во времето на нарачката.

Грешки при инсталацијата што ги гледаме се повторуваат

Погрешно: под претпоставка дека излезот од 380V директно ја напојува еднофазната опрема. Десно: кабинетот е трифазен; поделете го товарот на L1/L2/L3 и држете го неутралниот споен по локална шифра.

Погрешно: монтирање на дрвен под или тенок естрих. Десно: на тежината од 850-1200 кг му треба бетонска подлога или армиран под оценет за оптоварување на точката.

Погрешно: вклучување на PV низи со мешани ориентации во еден тракер кој очекува целосен излез. Десно: користете ја 4-насочната конфигурација MPPT и на секој азимут доделете свој тракер.

Погрешно: складирање на батеријата под -20°C или полнење над +50°C. Десно: почитувајте го прозорецот за температура на складирање од -20°C до +60°C и работната влажност од 0-95% RH.

Погрешно: закопување на влезот на долниот кабел во вода или остатоци. Десно: држете го цоколот чист - влезот на дното со наизменична струја (3L+N+PE) претпоставува дека областа на жлездата останува достапна.

Што известуваат монтери и сопственици

Работилница за облека во Дака, Бангладеш постави модел од 30 kW зад покрив од 40 kWp на почетокот на 2025 година. Сопственикот пријавил дека часовите на дизел генератор се намалиле од дневни на неколку месечно, а инсталатерот забележал дека интегрираниот MPPT им заштедил една недела на пуштање во работа во споредба со посебна опрема - иако сакале антената за WiFi за нивниот конвертор да има подолг метален покрив.

Оператор на супермаркет во Софија, Бугарија работи со единица од 20 kW наспроти тарифното ширење ноќе/ден. Менаџерот на нивниот објект потврди дека кабинетот плаќа приближно една третина од месечната делта на електрична енергија и додаде жалба: вентилаторот се слуша во соседната продавница, па го преместиле во товарниот простор.

Депо за снабдување со рударство во Лима, Перу го купи моделот од 50 kW за резервна копија по повеќекратните прекини на мрежата. Нивниот електроинженер ја пофали брзината на предавање на вклучување/исклучување на мрежата, но побара погласен локален аларм - само ЛЕД-то на панелот лесно се пропушта за време на ноќна смена.

Најчесто поставувани прашања

П: Дали може да се полни чисто од соларна енергија без мрежа?

О: Да, во режим надвор од мрежата; MPPT ја насочува PV до батеријата и товарот, со мрежата само за резервна копија.

П: Колку покрив за моделот од 20 kW?

О: Околу 4kWp на 20m2 добар покрив, така што 26kW PV влез е приближно 130m2 панели.

П: Што се случува за време на прекин на мрежата?

О: Кабинетот автоматски се префрла во режим надвор од мрежата; резервниот SOC што го поставивте во EMS дефинира колку долго работи зградата.

П: Колку долго траат пакетите?

О: Над 6000 циклуси на 0,5C и 25°C до 80% задржување - околу дваесет години со еден циклус на работен ден, помалку ако се циклусира потешко.

П: Дали инверторот може да се замени посебно?

О: Да, фазата и пакетите на инвертерот се независни модули, може да се сервисираат без враќање на кабинетот во фабриката.

П: Која е ефикасноста на повратен пат?

О: Максимално 97% на ниво на кабинет со 90% длабочина на празнење - резервата од 10% DOD исто така го продолжува животниот век на циклусот.

П: Дали ни треба просторија за батерии?

О: Бр. IP54 и внатрешното сузбивање на пожар овозможуваат инсталација во фабрика или покриена надворешност на бетонска подлога.

П: Кое е времето на водство?

О: 25-35 работни дена за стандардни модели 20/30/50 kW; прилагодените напони додаваат време.
