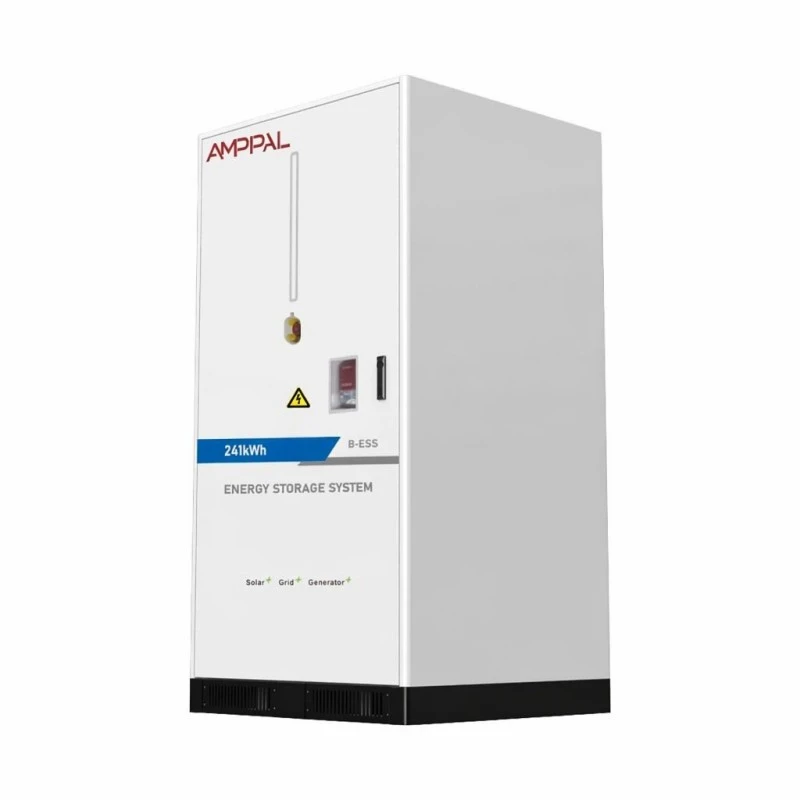

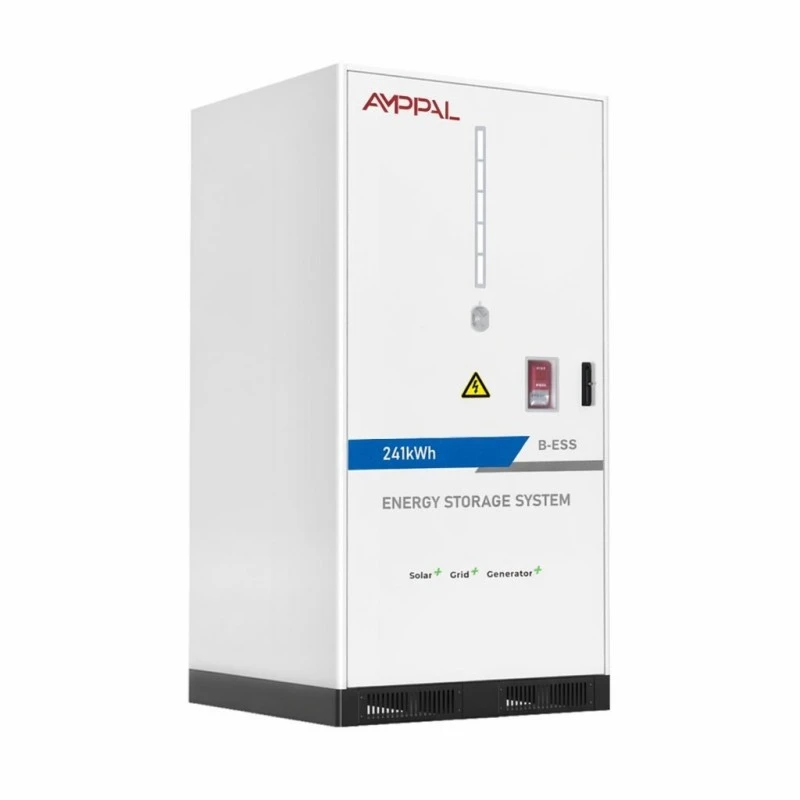

Модуларен систем за складирање енергија на батерија од 225 kWh / 241 kWh за комерцијални микромрежи

Кластерот за батерии не е систем за складирање

Овој модуларен систем за складирање на енергија од батерии од 225 kWh / 241 kWh за комерцијални микромрежи се испорачува без инвертер внатре. Без EMS екран, без мрежни терминали - тоа е кластерот на батерии од страната на DC и токму тоа отсуство е причината зошто интеграторите го купуваат.

Системскиот интегратор или EPC често има претпочитана марка PCS, EMS на целата фабрика или проект за контејнер каде фазата на конверзија на енергија е веќе договорена. Купувањето батерија со вграден инвертер значи купување на втор конвертор што не можете да го користите и плаќање за интеграциската работа што фабриката веќе ја направи.

Кластерите од 225 kWh и 241 kWh претставуваат чист DC интерфејс преку CAN, Ethernet или RS485, овозможувајќи ви да го прикачите средството за складирање на вашиот сопствен куп за конверзија на енергија и контрола. Вие ја чувате архитектурата; ние ја снабдуваме енергијата.

Двете конфигурации и она што тие се совпаѓаат

225 kWh на 1P224S со номинален 716,8VDC и работен прозорец од 604~806VDC; 241 kWh на 1P240S со номинални 768VDC и 672~864VDC.

И двете користат ќелии LFP 3,2V/314Ah во пакувања од 51,2V/314Ah - 14 пакувања за кластерот од 225 kWh, 15 за 241 kWh - и обете стапуваат стандардна струја од 150A на 0,5CP.

Прозорецот 604~806VDC одговара на PCS платформи изградени околу магистрала од 600-800V DC; прозорецот 672~864VDC одговара на класата 750-900V - одговара пред да го цитирате проектот.

Максималната ефикасност е 88% на 0,5C при едно полнење и едно празнење, вклучени се помошни уреди, така што вашиот модел за повратен пат користи реален системски број.

Циклусниот век е наведен на повеќе од 8000 пати на 0,5C и 25°C со најмалку 80% задржување на енергијата - бројката што му е потребна на вашиот модел за враќање, со приложени услови.

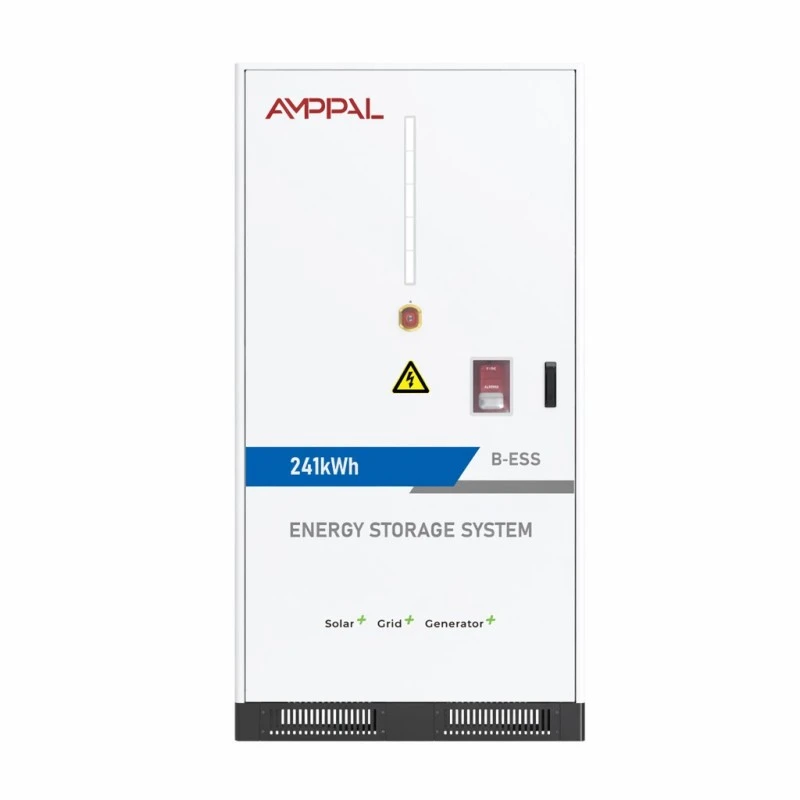

Интелигентна климатизација со воздушно ладење, противпожарна заштита од аеросол плус перфлуорохексанон, IP54 и 2050 кг во кабинет од 1095*1210*2120 мм на двете варијанти.

Технички спецификации

Кој купува гол кластер

Интегратори со постоечка линија PCS: кластерот додава складирање во нивниот каталог без втор SKU на инвертер за складирање и поддршка.

EPC стандардизираат еден партнер за батерии на неколку локации - ист кабинет од 2050 кг, ист интерфејс за комуникација, ист список со резервни делови насекаде.

Проекти за конвертирање на PV постројки во складиште поврзано со DC, каде што кластерот се наоѓа на DC магистралата на постоечкиот инвертер, а стариот инвертер ја задржува својата улога.

Проекти за контејнери каде што персоналниот компјутер одделно го набавува клиентот и батеријата мора да пристигне како фабрички тестирана, независно сертифицирана единица.

Резервни копии за рударски и индустриски локации каде што контролната архитектура е комерцијална и само DC компонента ќе влезе во неа.

Усогласување и редење со вашите компјутери

Првата проверка е напонот. Работниот прозорец на кластерот - 604~806VDC или 672~864VDC во зависност од моделот - мора да седи во влезниот опсег на PCS DC со маргина на двата краја, бидејќи батеријата го вози целиот прозорец помеѓу празно и целосно полнење.

Втората проверка е ракувањето. Кластерот стандардно зборува CAN, Ethernet и RS485 со опционален 4G за далечинско сервисирање; вашиот EMS или зборува едно од тие или добива протоколен портал. Ја објавуваме мапата на регистарот со пакетот документација за да може вашиот контролен инженер да мапира SOC, тековните граници и заштитните аларми без фабрички повик.

Капацитетот расте со додавање кластери, а не со повторно собирање. Втората група од 241 kWh од истиот модел се поврзува со истата DC магистрала паралелно - условот е усогласен номинален напон - и локацијата EMS ги собира како два DC извори. Моќта останува ограничена од компјутерите; енергетски скали во чекори од 225 или 241 kWh.

Датотеката за безбедност и сертификација

Заштитата од пожар е во две фази: аеросол на ниво на пакување, перфлуорохексанон за обемот на кабинетот - конфигурациските осигурителни компании сега очекуваат од комерцијалните батерии.

Пакетите носат CE и RoHS; опремата се испорачува со UN38.3 и MSDS, што е документацијата што царината и осигурениците на локацијата бараат да ја видат.

IP54 куќиште со влез на дното на еднонасочна струја, што ја одвојува областа на електричната жлезда од преградата за пакувањето во внатрешноста на кабинетот.

Интелигентната климатизација со воздушно ладење ги држи 14-15 пакувања во тесна температурна лента; контролорот ги модулира вентилаторите во однос на температурата на ќелијата.

Работната обвивка е од 0°C до +50°C, 0-95% RH без кондензација, 2000 m надморска височина со отфрлување погоре - потврдете дека вашата локација е внатре пред да се потпише.

Секој кластер завршува целосен фабрички велосипедски тест од 0,5 CP со евидентирање на ниво на пакет, а извештајот за прифаќање се доставува до единицата.

Како се составува кластерот во Јуекинг

1. Внес на ќелии - LFP ќелиите од 314Ah се земаат примероци за капацитет и внатрешен отпор пред да започне изградбата.

2. Склоп на пакување — Пакетите од 51,2V/314Ah се заваруваат, се поврзуваат со жици и се опремени со пакет BMS, а потоа се тестираат за изолација.

3. Изработка на ормари - челичен лим е пресечен со CNC, свиткан, заварен и обложен со прав со заштита од корозија.

4. Racking — пакетите се инсталирани во низата 1P224S или 1P240S со DC магистралата завртена и проверена.

5. Термичко и противпожарно поставување — инсталиран и тестиран клима уред, канали, аеросолни генератори и перфлуорохексанонски систем.

6. Контролно поврзување - контролорот на кластерот, портите за соопштенија и жлездата за влез на дното на DC се исклучени и потврдени.

7. Тест за прифаќање - полнење и празнење од 0,5 CP со напон и температура на ниво на пакетот евидентирани според серискиот број.

8. Пакување - кабинетот од 2050 кг е прицврстен на зајакната палета, вградени индикатори за удар и ковчези за товар.

Кој кластер и колку

Прво изберете го моделот според прозорецот за напонски компјутери, а второ по вашата цел на енергија. Магистрала од 750-900V DC покажува кон кластерот од 241 kWh (672~864VDC); автобус од 600-800V покажува кон единицата од 225 kWh (604~806VDC). Присилувањето на неусогласеност на напонот значи намалување на батеријата или инвертерот, а и двете го повредуваат враќањето.

Потоа избројте ги кластерите во однос на прозорецот за испраќање: секој кластер од 225 kWh доставува стандард од 150 А во автобусот, така што корисната енергија во двочасовен прозорец е она што PCS го конвертира, а не табличката со имиња.

Бидете искрени за обликот на набавката. Ако вашиот проект сè уште нема PCS и нема EMS, голиот кластер е погрешна почетна точка - интегриран кабинет или контејнер од истиот фабрички опсег ќе достигне побрзо пуштање во работа. Кластерот е наменет за купувачи кои веќе го поседуваат остатокот од оџакот.

Прашања што треба да се стават во цитат за кластер

Побарајте го прозорецот за напон, а не само номиналниот. Кластерот цитиран како '768V' сè уште може да биде бескорисен ако вашиот компјутер се прицврстува на 850V и пакетот се полни на 864V.

Прашајте дали мапата на регистерот на комите се испорачува со единицата или само по преглед на NDA - нашата е во пакетот со документација.

Прашајте како е поставена заштитата од пожар: аеросолот и перфлуорохексанонот се присутни овде; понудата за еден агент го менува вашето осигурително досие.

Прашајте дали барањето за циклус наведува брзина, температура и задржување - „8000 циклуси“ без услови не е спецификација.

Комерцијални услови: 25-35 работни дена за стандардни кластери, петгодишна гаранција, MOQ една единица за прототип интеграциска работа.

Испорака кластер од 2050 кг

Кабинетот е со димензии 1095*1210*2120 мм и тежи 2050 кг на двете варијанти, така што се движи на армирана палета со џебови за виљушкар и точки за подигање за кран каде што му е потребен на локацијата.

Со инсталирана батерија, пратката е опасна стока UN3480: ние го подготвуваме извештајот UN38.3 и MSDS, а вие треба да додадете приближно една недела од времето за резервирање на DG на потекло.

Условите се FOB Ningbo или Шангај со CIF на барање. Еден кластер по камионски простор е практично оптоварување за патен товар; два се вклопуваат во контејнер од 20 стапки со држач ако маршрутата дозволува.

Посветеност на услуги и капацитет

Петгодишна гаранција на пакувањата, климатизацијата, противпожарниот систем и контролорот на кластерот како една испорачана единица.

Задржувањето на капацитетот е загарантирано на 80% според наведеното возење велосипед со температура од 0,5 C, споредено со фабричкиот дневник за прифаќање.

Пакетите може да се заменат на терен: слаб пакет се заменува за неколку часа со останатиот дел од низата недопрен, а BMS повторно се балансира при рестартирање.

Далечинската дијагностика преку CAN/Eth/RS485 (4G опционално) им дозволува на нашите инженери да читаат податоци на ниво на пакет и да се префрлат знамето пред да се прикажат во енергетските извештаи на локацијата.

Годишниот сервис опфаќа чистење на филтри, проверки на пожарен притисок, проверка на вртежниот момент и искористување на капацитетот; резервните пакувања се испорачуваат во рок од 5-7 работни дена.

Грешки во интеграцијата што ги гледаме се повторуваат

Погрешно: поврзување на кластерот со компјутер, чијшто DC прозорец едвај го преклопува опсегот на батеријата. Десно: проверете дали 604~806VDC или 672~864VDC се наоѓа во прозорецот на PCS со маргина на двата краја.

Погрешно: мешање кластери од 225 kWh и 241 kWh во еден автобус. Десно: паралелните единици мора да бидат ист модел, така што номиналните напони се совпаѓаат.

Погрешно: оставајќи ја жлездата за влез на дното на еднонасочната струја достапна за истекување на вода. Десно: запечатете ја жлездата при инсталацијата и чувајте ја површината на столбната плоча чиста.

Погрешно: претпоставката IP54 значи изложеност на отворено насекаде. Десно: толерира прашина и прскање, а не стоечка вода - чувајте го кластерот надвор од теренот подложен на поплави.

Погрешно: прескокнување на тестот на мапата за комуникација пред да се вклучи. Десно: извршете ракување на ниво на CAN/RS485 со вашиот EMS пред кластерот да се поврзе со автобусот.

Што известуваат интеграторите

Системски интегратор во Дубаи го спои кластерот од 241 kWh со персонален компјутер од 500 kW за хотелски проект на почетокот на 2025 година. Нивниот главен инженер рече дека мапата за регистрација CAN им дозволува да го завршат мапирањето на EMS во попладневните часови, и дека извештајот од фабричките тестови го направи прегледот на документите на локалната власт директен - иако опашките на DC кабелот беа пократки од стандардната практика.

EPC во Кејп Таун стандардизиран на кластерот од 225 kWh на три малопродажни места. Нивното водство за набавки забележа идентичниот шкаф од 2050 килограми и списокот со заеднички резервни делови поедноставена логистика на локацијата, додека нивната екипа за пуштање во работа се пожали дека таблата за пристап до услугата на климатизерот се наоѓа на страната што гледа на ѕидот во нивниот претпочитан распоред.

Рударски изведувач во Меделин, Колумбија работи со две кластери од 241 kWh на еден DC автобус зад дизел-хибриден систем. Нивниот контролен инженер потврди дека паралелната конфигурација се совпаѓа со SOC како што се рекламира и побара подолга опција за WiFi антена за дијагностиката на кластерот да стигне до контролната соба без кабел.

Одговори Интеграторите прашуваат пред да потпишат

П: Дали е вклучен компјутерот?

О: Не - ова е кластерот на батерии од страната на DC. Се предава на вашите компјутери/EMS преку CAN, Ethernet или RS485 (4G опционално).

П: Кои напони на PCS одговара?

О: Кластерот од 225 kWh опфаќа 604~806VDC; 241 kWh опфаќа 672 ~ 864 VDC. Проверете го вашиот компјутер DC прозорец во однос на опсегот.

П: Може ли да водам две кластери паралелно?

О: Да, кластери со ист модел на истата магистрала со еднонасочна струја, совпаднат номинален напон, агрегирани од страната EMS.

П: Која е стандардната струја?

О: 150 А по кластер со стапка од 0,5 CP; PCS ја дефинира моќноста, кластерот ја дефинира енергијата.

П: Која е ефикасноста на повратен пат?

О: Максимално 88% на 0,5C со едно полнење и едно празнење, вклучени се помошни.

П: Колку долго ќе траат клетките?

О: Над 8000 циклуси на 0,5C и 25°C со најмалку 80% задржување; повисоките температури на околината го скратуваат.

П: Дали работи со EMS од трета страна?

О: Да - мапата на регистарот е дел од пакетот документација, така што вашиот инженер може да се интегрира без фабрички повик.

П: Кое е времето на водство?

О: 25-35 работни дена за стандардни кластери, плус околу една недела резервација на опасни стоки на потекло.
