Систем за складирање на енергија од домашна батерија од 10 kWh за резервна копија и соларна енергија

Луѓето често го споредуваат системот за складирање на енергија од домашна батерија од 10 kWh за резервна копија и соларна енергија по киловат-часови, но тоа е само половина од одлуката за купување. Другата половина е дали батеријата може да комуницира со веќе инсталираниот инвертер. Ако не може, батеријата може да не работи како што е предвидено.

Системот за складирање на енергија за домашна батерија од 10 kWh за резервна копија и соларна енергија ги опфаќа двете страни. Шест капацитети од 2,56 kWh до 10,24 kWh овозможуваат димензионирање според измерената потрошувачка на домаќинството наместо номинална бројка. Три напонски платформи - 25,6 V, 48 V и 51,2 V - одговараат на заедничките опсези на влезни хибридни инвертери.

Комуникацијата е стандардна RS485, RS232 и CAN за секоја варијанта, со WiFi, 4G и Bluetooth достапни како опции. Ќелиите се LFP во алуминиумски куќишта, оценети над 6000 циклуси на 0,5C и 25°C со задржан капацитет од најмалку 80%.

Каде се разликуваат шесте варијанти

За системот за складирање на енергија за домашна батерија од 10 kWh за резервна и соларна енергија, 2,56 kWh доаѓа на два начина: 25,6V100Ah (8S1P) или 51,2V50Ah (16S1P). Иста енергија, различен напон; изборот треба да се заснова на влезниот прозорец за еднонасочна струја на инверторот, наместо на цената.

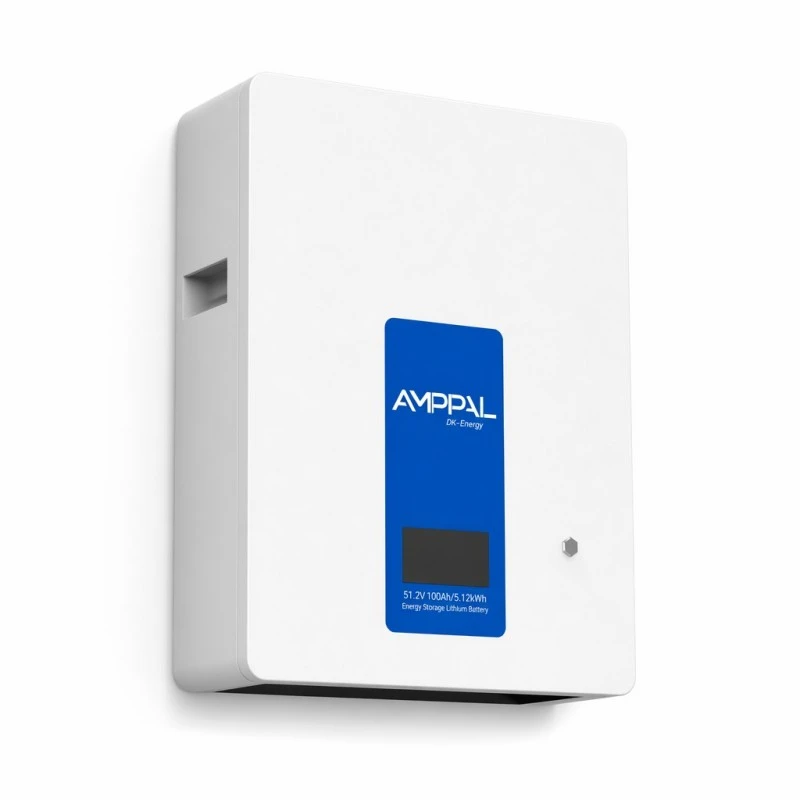

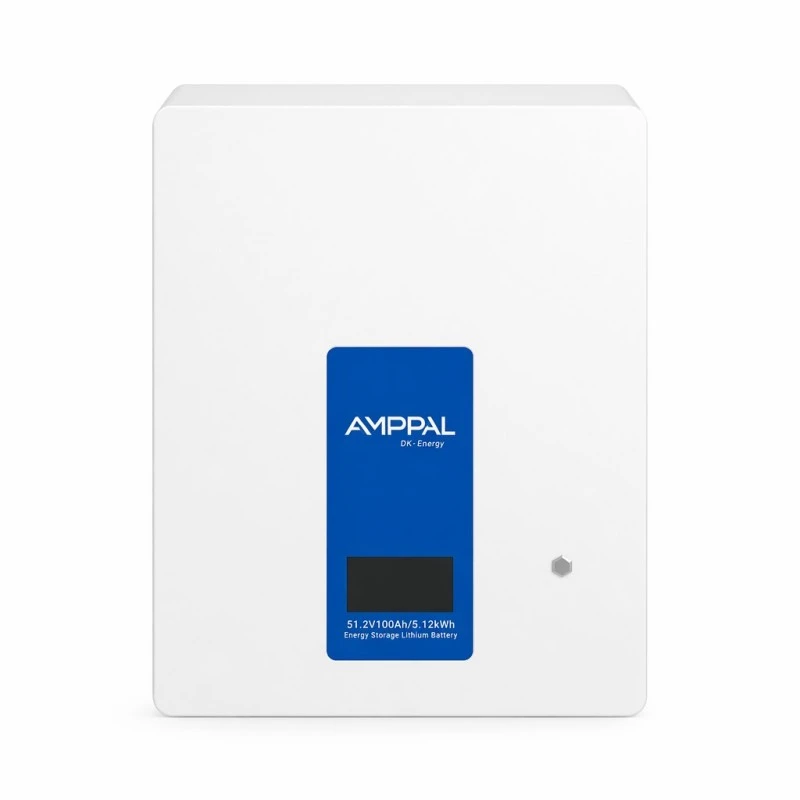

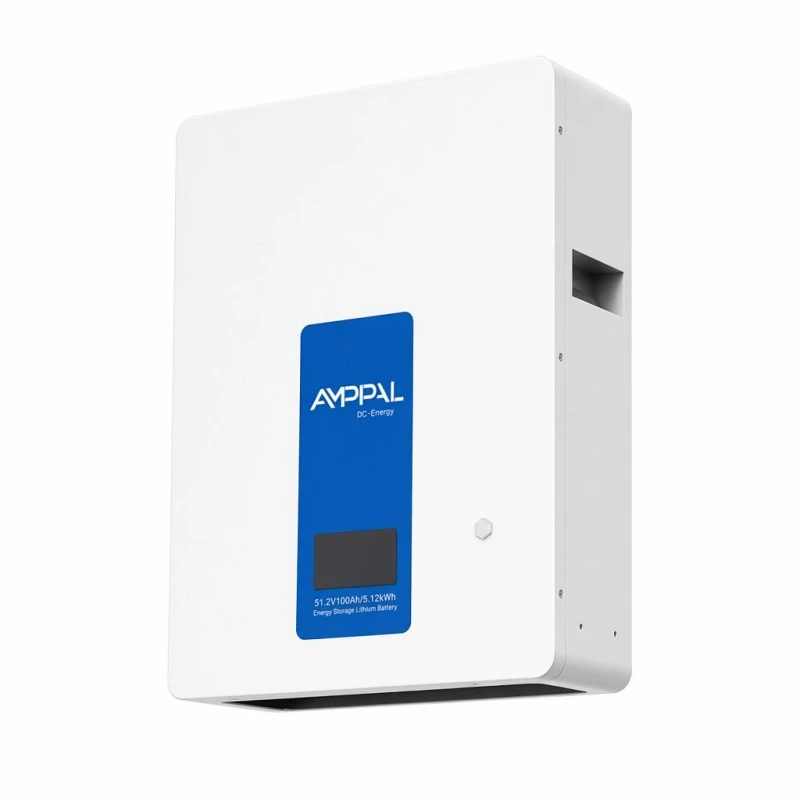

4,8 kWh (48V100Ah, 15S1P) и 5,12kWh (51,2V100Ah, 16S1P) го делат телото од 440*585*170mm со 42kg и 46kg соодветно. Единицата од 48 V одговара на постарите инвертери специфицирани околу прозорец од 40,5-54 VDC.

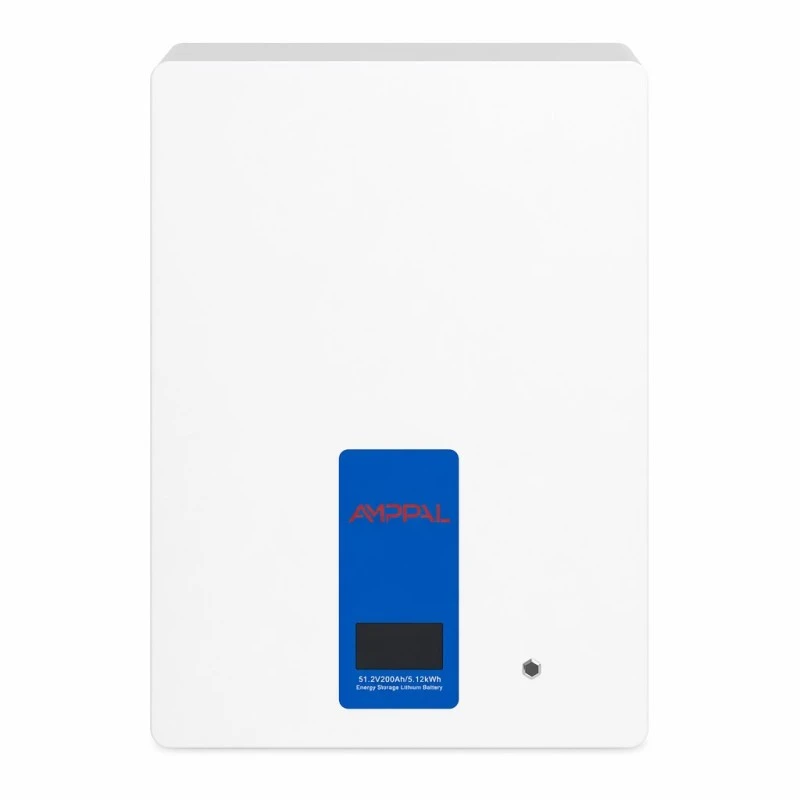

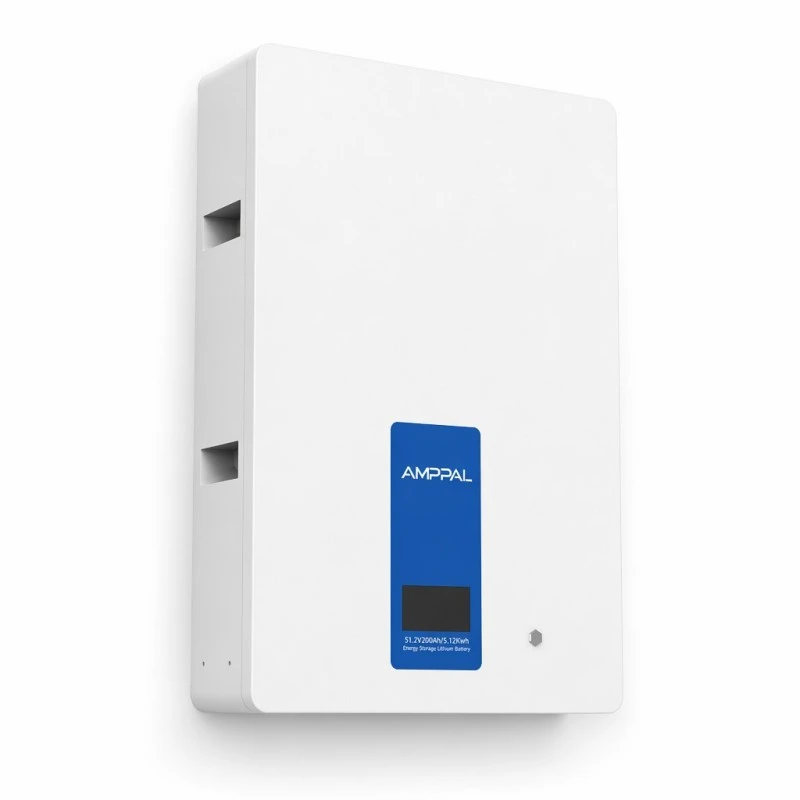

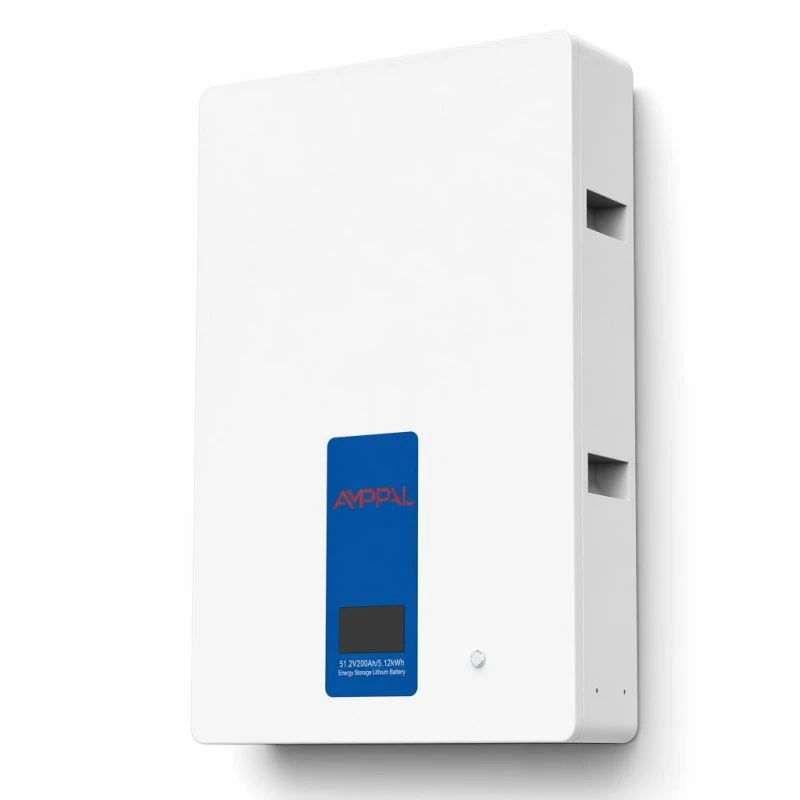

9,6 kWh (48V200Ah) и 10,24kWh (51,2V200Ah) се зголемуваат до 540*800*170mm при 80kg и 85kg и ја зголемуваат стандардната струја на празнење од 50A на 100A.

Максималното празнење е 100 А на помалите четири единици и 105 А на парот од 200 Ах; ова одредува дали батеријата може да носи големо истовремено оптоварување.

Еден исклучок: варијантата 51,2V50Ah се полни на максимум 50А, половина од 100А од другите мали единици. Ова е важно со голема низа што брзо создава вишок.

Секоја варијанта има уред за сузбивање на аеросол од 12 g во пакувањето, природно ладење без вентилатори и гаранција од 5-10 години.

Технички спецификации

Големина: Размислете кој капацитет ви е потребен

Започнете со вечерна и ноќна консумација, а не со дневниот износ. Дневното оптоварување го опслужува низата; батеријата ги покрива часовите кога панелите не произведуваат ништо. Извлечете ја таа бројка од вашиот броило во текот на цела недела.

Домаќинството кое користи 4-6 kWh помеѓу зајдисонце и изгрејсонце е добро опслужено од единицата од 5,12 kWh. Потрошувачката во опсегот од 8-10 kWh укажува на моделот од 10,24 kWh.

Потоа проверете според низата. Батеријата поголема од вашата дневна генерирање вишок ќе биде делумно наполнета поголемиот дел од годината, што може да резултира со непотребни трошоци и намалено искористување на циклусот. Низа од 3 kW во умерена клима ретко оправдува складирање од 10,24 kWh.

Спарување со вашиот хибриден инвертер

За системот за складирање на енергија од домашна батерија од 10 kWh за резервна копија и соларна енергија, компатибилноста се сведува на две проверки. Прво, напон: опсегот на влезната батерија на вашиот инвертер мора да го содржи работниот прозорец на пакетот - 20~29,2VDC за единицата 25,6V, 40,5~54VDC за единиците 48V и 43,2~57,6VDC за единиците од 51,2V.

Второ, протокол. BMS поддржува RS485, RS232 и CAN; CAN најчесто се користи од хибридни инвертери. Наведете ја марката и моделот на инвертерот пред да нарачате за да може да се потврди мапирањето на протоколот или да се достави конфигурациска датотека.

Без комуникација, батеријата сè уште може да се полни и празне, но инверторот не може да ја прочита состојбата на полнење или да ги наметне ограничувањата на струјата на BMS. Управувањето базирано на напон може да го забрза стареењето и не обезбедува употребливо читање на SOC во апликацијата.

Безбедносен дизајн и сертификација

LFP хемија во призматични ќелии со алуминиумско куќиште - куќиштето содржи отекување на клетките што торбичката го форматира проветрувањето. Ова е важно за батерија монтирана во куќа.

Секое пакување содржи единица за супресија на аеросол од 12 g која се испушта во внатрешноста на куќиштето во најраната фаза на термички настан, пред да може да се пропагира помеѓу клетките.

Варијантата 25.6V100Ah е сертифицирана со CE, ROHS, FCC, UN38.3, MSDS и ISO9001; останатите варијанти носат CE, ROHS и FCC.

Тестирањето UN38.3 и MSDS се бараат од шпедитерите и царината за пратки со литиум; и двете се издаваат при секоја нарачка.

Секое пакување е оценето според капацитетот и внатрешната отпорност одговара пред сериското склопување. Во стрингот 16S, една слаба ќелија го покрива употребливиот капацитет на сите шеснаесет.

Секоја единица завршува целосен циклус на полнење и празнење при тестирањето пред да се пакува, при што дневникот на BMS се задржува на серискиот број.

Како се произведуваат овие пакувања

1. Внес на ќелии - од секоја серија се зема примерок за капацитет, внатрешен отпор и напон на отворено коло според декларираните бројки на добавувачот.

2. Оценување и совпаѓање - ќелиите се врзани, така што секое пакување е изградено од тесен опсег на изведба наместо од мешан материјал.

3. Заварување со собирници — сериски врски ласерски заварени и тестирани со влечење; лош заварувачки површини се појавуваат години подоцна како топол спој.

4. Интеграција на BMS - монтирана табла, балансирачки одводи изнесени и потврдени ќелија по ќелија пред да се затвори куќиштето.

5. Склоп на куќиште - оформен лим и обложен со прав во куќата, инсталиран ЛЦД и уред за потиснување на аеросол.

6. Вчитување на фирмверот и протоколот — RS485, RS232 и CAN тестирани против референтниот хардвер на инвертер.

7. Тест со целосен циклус - едно целосно полнење и празнење со номинална струја со напон и температура на ниво на ќелија евидентирани.

8. Пакување - картон обложен со пена, нанесена ознака за опасна стока UN3480, а потоа палетизирана за извоз.

Каде припаѓа оваа батерија - и каде не

Наменет е за монтирање во затворен простор. IP20 обезбедува заштита од прсти и цврсти предмети над 12 mm и нема заштита од вода. Погодните локации вклучуваат гаража, помошна просторија, подрум или просторија за растенија.

Работниот прозорец е 0~+40°C со влажност на 65±20% RH и надморска височина до 2500 m. Незагреана гаража во клима која паѓа под нулата ќе ја држи батеријата надвор од опсегот на полнење во текот на зимата. BMS ќе одбие полнење под 0°C, што е нормално заштитно однесување наместо дефект.

Ако единствената остварлива локација е на отворено, потребен е надворешен кабинет оценет со IP; овој производ не е наменет за монтирање на отворено.

Прашања што треба да ги поставите добавувачот на батерии во домот

Циклусниот век треба да биде наведен со брзина, температура и задржување заедно. За овој опсег е >6000 циклуси на 0,5C и 25°C до 80% задржување; број на циклус без тие квалификатори е нецелосен.

Потврдете го рејтингот на IP и дозволената локација за инсталација. Пакетите IP20 се само во затворени простории.

Потврдете дали протоколот BMS за конкретниот инвертер е потврден или е опишан само како компатибилен со повеќето брендови. Го потврдуваме моделот или наведуваме дека е непроверен.

Покриеноста на гаранцијата треба да се наведе: календарски години, циклуси или задржан капацитет. Овој опсег трае 5-10 години во зависност од конфигурацијата и пазарот.

Комерцијални услови: MOQ е 1 единица за стандардни варијанти. OEM и ODM се достапни за бренд на ќелија, напон, димензии и боја на куќиштето; времето на носење се протега за приспособени изработки.

Пакување, тегови и литиумски товар

Пакуваните димензии се 500*520*230 мм за единиците од 2,56 kWh при 32 кг и бруто 36 кг, 500 * 630 * 240 мм за единиците од 4,8 kWh и 5,12 kWh при 50 кг и 56 квт 30 мм, и Единици од 9,6 kWh и 10,24 kWh при 86 кг и 92 кг бруто. Најголемите варијанти бараат подигнување од две лица на ѕиден држач.

Картоните се обложени со пена, а пакувањето е имобилизирано, а секој картон носи ознака UN3480 од класа 9. Поморскиот товар бара резервација за опасна стока. Декларацијата е подготвена, а извештајот на UN38.3 и MSDS патуваат со документите.

Условите се EXW, FOB Ningbo или Шангај и CIF. Воздухопловниот товар работи за примероци според правилата за наплаќање на литиум, иако повеќето дистрибутери се консолидираат по море. Дозволете дополнително време за распоред на опасни стоки.

Услови за гаранција и како изгледа деградацијата

Гаранцијата трае 5-10 години по варијанта и пазар, покривајќи ги ќелиите, BMS, LCD и куќиштето како една единица.

Губењето на капацитетот е постепено; над 6000 циклуси на 0,5C пакувањето задржува најмалку 80%. Читањето малку под табличката по три години е нормално.

Дефектите може да се дијагностицираат од дневникот на BMS прочитан преку RS485 или CAN. Датотеката за извоз овозможува идентификување на засегнатата клеточна група без посета на локацијата.

Пакетите за замена се испорачуваат од залиха; на инсталации со повеќе пакети може да се замени една единица додека остатокот од банката продолжува да работи.

Не е потребно рутинско одржување. Се препорачува годишна визуелна проверка на терминалите, завртките за монтирање и проветрувањето.

Грешки при инсталација што предизвикуваат повици за поддршка

Неточно: фиксирање на пакување од 85 килограми на гипс картон. Точно: монтирајте на ѕидање или оценета челична рамка, со прицврстувања проверени во однос на бруто тежината на варијантата.

Неточно: инсталирање во незагреана гаража во ладна клима. Точно: прозорецот за полнење започнува на 0°C. Под тоа, BMS го блокира полнењето според дизајнот.

Неточно: поврзување пред да се потврди DC прозорецот на инвертерот. Точно: прво проверете ги 20~29,2V, 40,5~54V или 43,2~57,6V во однос на листот со податоци на инвертерот.

Неточно: прескокнување на кабелот за комуникација бидејќи се полни без еден. Точно: без CAN или RS485, инверторот не може да чита SOC или да ги почитува границите на BMS.

Неточно: боксирајте го уредот во запечатен шкаф. Точно: се потпира на природна конвекција без вентилатори. Оставете го клиренсот наведен во упатството или ќелиите се загреваат и го губат животот.

Забелешки за инсталација од теренска употреба

Инсталатер во Андалузија има вградено околу триесет единици од 10,24 kWh заедно со хибридни инвертери од 2025 година. Главната придобивка што беше пријавена беше потврдувањето на протоколот CAN за секој модел на инвертер пред нарачката, што ги намали проблемите со пуштањето во работа.

Сопственик на куќа во Лимасол кој работи со две единици од 5,12 kWh изјави дека спарувањето функционирало при првиот обид. LCD-екранот е под агол така што може да биде тешко да се чита кога пакетот е над висината на рамената; ова вреди да се земе предвид при изборот на положбата за монтирање.

Дистрибутер во Алмати објави дека клиентите кои инсталирале во незагреани гаражи наишле на прекин на полнење од 0°C и претпоставиле дека има дефект. Вклучувањето на барањето за загреан простор во цитатните документи ги реши жалбите.

Најчесто поставувани прашања

П: Кој капацитет да изберам?

О: За системот за складирање на енергија од домашна батерија од 10 kWh за резервна копија и соларна енергија, големина до потрошувачка во текот на ноќта, а не дневна вкупна. 4-6 kWh преку ноќ одговара на единицата од 5,12 kWh; 8-10 kWh укажува на моделот од 10,24 kWh.

П: Дали ќе работи со мојот инвертер?

О: Обезбедете ја марката и моделот. BMS поддржува RS485, RS232 и CAN; мапирањето на протоколот се потврдува пред да се нарача.

П: Може ли да го инсталирам надвор?

О: Не. IP20 не нуди заштита од вода. Само монтирање во затворен простор - гаража, помошна просторија, подрум или просторија за растенија.

П: Која е разликата помеѓу верзиите 48V и 51,2V?

О: Прозорецот DC. Единиците од 48V работат 40,5~54VDC, 51,2V единиците работат 43,2~57,6VDC. Соодветно на влезниот опсег на вашиот инвертер.

П: Колку долго ќе трае?

О: Повеќе од 6000 циклуси на 0,5C и 25°C со задржан капацитет од најмалку 80%. Под дневен велосипед тоа надминува петнаесет години.

П: Може ли да поврзам неколку пакети заедно?

О: Да, пакетите со соодветни напон и капацитет може да се споредат. Наведете ја големината на целната банка за да ја потврдите конфигурацијата.

П: Дали му треба ладење или сервисирање?

О: Природно ладење, без вентилатори, без рутинско сервисирање. Чувајте го просторот за вентилација чист и проверувајте ја монтажата годишно.

П: Какви сертификати носи?

О: CE, ROHS и FCC низ целиот опсег, плус UN38.3, MSDS и ISO9001 на варијантата 25.6V100Ah. UN38.3 и MSDS испорачуваат со секоја нарачка.
