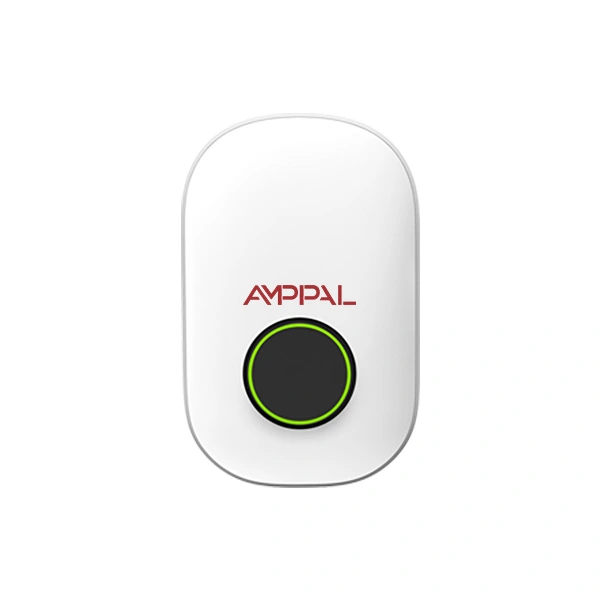

Пренослив AC EV полнач од 11 kW за станбена и комерцијална употреба

Зошто 11 kW стана европски стандарден

Станбениот фонд одлучува за моќноста на полначот. Низ Германија, Австрија, Нордијците, земјите од Бенелукс и поголемиот дел од централна Европа, домовите се стандардно поврзани со трифазен напојување од 400 V. Нахранете wallbox 16A на секоја од трите фази и добивате 11 kW - без надградба на снабдувањето, без посебна апликација.

Преносливиот AC EV полнач од 11 kW за станбена и комерцијална употреба постои на 11 kW наместо некоја позаоблена бројка од практична причина. AF-AC-11-B-A-O-1/2-SF има големина на она што една европска домашна дистрибутивна табла веќе може да ја испорача.

Вреди да се биде јасно за физиката. Единаесет киловати не е брзо полнење. Тој враќа приближно 50-60 километри досег на час, што го исполнува речиси секој автомобил преку ноќ. Ако ви треба батерија наполнета за дваесет минути, потребна ви е DC, а тоа нема да го направи ниту едно AC wallbox по секоја цена.

Што трофазно ви купува преку еднофазна кутија

Приближно 1,6 пати поголема од стапката на полнење на еднофазна единица од 7,4 kW, без зголемување на струјата по фаза - сепак само 16 А на секоја нога.

Избалансирано извлекување низ L1, L2 и L3. Вашата табла за дистрибуција гледа рамномерно оптоварување наместо една фаза што носи сè, што е важно ако и соседите полнат.

Помалата струја по проводник значи помалку топлина во кабелот и терминалите во текот на долгата сесија на полнење.

Компатибилен со вградените полначи од 11 kW вградени на повеќето ЕВ возила на европскиот пазар - ја користите целосната моќ на автомобилот за наизменична струја наместо да го пригушувате.

Запечатување IP65 и опсег од -30°C до +50°C, така што нордиската зима или незаштитениот ѕид на Алпите е во рамките на спецификацијата.

304 × 191 × 95 mm и доволно лесен за монтирање на едно лице, и покрај тоа што е трифазен уред.

Технички спецификации

Домови и згради Ова одговара

Германски, австриски и швајцарски домови за едно семејство: трифазни се стандардни во единицата за потрошувачи, така што 11 kW обично не треба воопшто да се вклучи во комуналните услуги.

Нордиски имоти со паркинг на отворено: рејтингот -30°C и телото IP65 се справува со незаштитена инсталација во текот на зимата.

Холандско и белгиско терасовидно домување: доволно компактно за тесен страничен ѕид или заеднички влезен премин.

Мали станбени згради кои се вклопуваат во две или три единици: балансираното трифазно оптоварување го одржува снабдувањето на зградата во граници.

Компаниски автомобил паркиран во домот на вработен: 11 kW во текот на ноќта покрива цел работен ден на возење, а дневникот на APP дава чиста евиденција за надоместување на трошоците.

Како единицата се справува со трифазното снабдување

Wallbox го префрлува AC преку возилото; конверзијата во DC се случува во вградениот полнач на автомобилот. Она што единицата всушност го контролира е пилот-сигналот - тој му кажува на автомобилот колку струја може безбедно да обезбеди инсталацијата и автомобилот се ограничува соодветно.

Пред да се затвори контакторот, единицата го проверува континуитетот на заземјувањето и потврдува дека возилото е правилно поврзано и заклучено. За време на сесијата, фазата за откривање на резидуална струја гледа за истекување на еднонасочна струја, како и за наизменична струја, што е услов што го намалува поевтиниот увоз што се продава во Европа.

Ако една фаза испадне - што не е невообичаено за руралните залихи - единицата ја детектира нерамнотежата и застанува наместо да продолжи на два крака. Таа заштита е причината зошто неуспехот на фазата станува најавен настан на вашиот телефон наместо оштетен вграден полнач.

Усогласеност за европскиот пазар

Сообразност со CE што ги покрива директивите за низок напон и ЕМС, со техничко досие кое се чува по серии на модели.

Секоја единица е подложена на тестирање за отпорност на диелектрик и континуитет на заземјување пред да се спакува - ова е 100% тестирање, а не сериско земање примероци.

Проверка IP65 со воден млаз, а не само со прскање. Втората цифра е она што го одделува ова од единиците IP54 кои доминираат на буџетскиот крај на пазарот.

Термички циклус помеѓу -30°C и +70°C на производните примероци, што ги одразува крајностите на складирањето и работењето на северноевропските инсталации.

Заштита од резидуална струја тестирана за откривање дефекти со AC и 6mA DC, што одговара на она што европските инсталатери треба да го потврдат при пуштањето во работа.

Сериски нумериран тест запис ја придружува секоја единица, што ги поедноставува работите ако градежниот инспектор побара докази.

Производна рута

1. Внес на компоненти - контактори, RCD модули, контролери и куќишта проверени според спецификацијата пред да влезат во залиха.

2. Калапи и проверка на куќиштето - поликарбонатното куќиште се проверува за плошноста на заптивката, бидејќи IP65 зависи од тоа.

3. Монтирање на дихтунзи - заптивките се седат и се проверуваат наместо едноставно да се спуштат на своето место.

4. Склопување на електроника - контролер, контактор и RCD фаза вградени на нашата линија за наизменична струја; се запишува терминалниот вртежен момент.

5. Вчитување на фирмверот и калибрација на пилот-сигнал против симулатор на референтно возило.

6. Тестирање на електрична безбедност - диелектрична јачина, отпор на изолација, континуитет на заземјување, верификација на патување со RCD.

7. Тест со воден млаз IP65 на единиците земени од секоја серија, при што куќиштето е отворено потоа за да се потврди сувата внатрешност.

8. Функционално натопување, пакување во картонски кутии подготвени за малопродажба и палета за извоз.

Дали треба да купите 11 kW или 7,4 kW?

Проверете две работи пред да одлучите: вашата набавка и вашиот автомобил. Ако вашата потрошувачка единица е еднофазна, овој модел не е вистинската набавка и надградбата на домашно снабдување на трифазен ретко вреди само за полнење - наместо тоа, купете ја еднофазната верзија од 7 kW.

Потоа проверете го автомобилот. Возило со вграден полнач од 7,4 kW ќе извлече 7,4 kW од овој уред и не повеќе. Ќе плаќате за капацитет што автомобилот не може да го користи. Многу популарни модели спаѓаат во оваа категорија, па затоа вреди да се потврди наместо да се претпоставува.

Онаму каде што се штиклирани двете полиња - трифазно напојување и автомобил со капацитет од 11 kW - ова е правилен избор и ќе ја наполни батеријата за приближно две третини од времето на еднофазна единица.

Поени што треба да се подигнат со други добавувачи

Побарајте ја конкретно втората цифра на рејтингот на IP. IP65 издржува водни млазови; IP54 се справува со прскање. На изложениот европски ѕид таа разлика се појавува во рок од две зими.

Прашајте дали е вградено детекција на преостаната струја од 6 mA DC или бара надворешен уред. Нашето е интегрирано.

Прашајте за однесувањето при губење фаза. Единицата што продолжува да работи во две фази може да го оштети вградениот полнач на возилото.

Прашајте што се случува без интернет. Овој уред се контролира преку Bluetooth директно од телефон, така што работи без никаква мрежа.

Комерцијални услови овде: MOQ 1 единица за стандардни конструкции, производство од 15-20 работни дена, 2-годишна гаранција, прилагодено брендирање достапно од 100 единици.

Пакување и превоз до Европа

Пренослива единица за полнење AC EV на ѕид од 11 kW за станбена и комерцијална употреба се испорачува во печатен картон подготвен за малопродажба околу 380 × 260 × 150 mm со приближно 4,5 кг бруто вклучувајќи го и кабелот, со калапирани влошки од пена и кесичка за сушење.

Картони пакуваат 20 во палета на термички обработено дрво без дезинсекција, завиткано и врзано со ремен. За контејнер од 20 стапки потребни се приближно 1.800 единици; помалите количини се движат добро како LCL или со воздух со оглед на малата тежина.

Ние испраќаме EXW, FOB Ningbo или Шангај, CIF и DDP до повеќето дестинации во ЕУ. Документацијата вклучува комерцијална фактура, листа за пакување, CE декларација за сообразност, извештај за тестирање со сериски број и сертификат за потекло. За дистрибутерите, можеме да печатиме малопродажно пакување на ваш сопствен бренд и јазик.

Гаранција и постојана поддршка

Две години стандард на комплетната единица, покривајќи го контакторот, фазата RCD, контролерот и куќиштето.

Дефектите обично се дијагностицираат од дневникот за настани на APP - инсталатерите ни испраќаат слика од екранот и ние ја идентификуваме причината без посета на локацијата.

Единиците за замена или делови се испраќаат во рок од 48 часа по потврдената грешка, обично 3-5 работни дена во Европа преку курир.

Доставени се прирачник за инсталација, шема за ожичување и листа за проверка на пуштање во работа на англиски јазик; Германските, француските и холандските верзии се достапни за нарачки со волумен.

Не е потребно рутинско сервисирање освен годишна визуелна проверка на кабелот, дихтунгот и терминалите.

Грешки при инсталација што вреди да се избегнуваат

Погрешно: под претпоставка дека куќата е трифазна затоа што улицата е. Десно: отворете ја единицата за потрошувачи и потврдете три проводници под напон пред да нарачате.

Погрешно: поврзување преку постоечко споделено коло. Десно: активирајте посебно трифазно коло со сопствен прекинувач и RCD со големина на инсталацијата.

Погрешно: потпирање на IP65 за да се преживее млазното перење од непосредна близина. Десно: тој е запечатен од млаз вода во стандардниот тест, но не насочувајте ја машината за перење под притисок директно кон шевовите на куќиштето.

Погрешно: монтирање со влезот на кабелот свртен нагоре. Десно: следете ја ориентацијата во упатството. Водата го следи кабелот и се базени на која било влезна точка свртена кон небото.

Погрешно: прескокнување на проверката на ротација на фазата. Десно: потврдете го при пуштање во работа - единицата пријавува дефект наместо да се полни, и тој повик што може да се избегне чини дневна стапка на инсталаторот.

Повратни информации од европските инсталации

Инсталатер во Долна Саксонија поставил околу четириесет од нив низ новоизградените куќи од почетокот на 2025 година. Неговиот практичен коментар: компактното тело е повеќе важно отколку што сугерира листот со спецификации, бидејќи германските простории за помош се преполни, а големата ѕидна кутија стандардно често завршува надвор.

Сопственик на дом во Тромсо, внатре во Арктичкиот круг, пријавил дека единицата поминала две зими без дефект, иако забележа дека апликацијата за телефонот бавно се поврзува на длабок студ пред да се загрее електрониката. Го пренесовме тоа на тимот на фирмверот; тоа е однесување за будење преку Bluetooth, а не проблем со полнењето.

Управител на имот во Ротердам кој работи шест единици низ три згради рече дека балансираното трифазно извлекување е одлучувачки фактор - снабдувањето на зградата не можело да потрае шест еднофазни полначи кои сите го вчитуваат истиот крак.

Заеднички прашања

П: Како да знам дали имам трифазен дома?

О: Проверете ја единицата за потрошувачи дали има три проводници под напон или погледнете го вашиот броило - трифазните броила покажуваат посебни отчитувања по фаза. Вашиот електричар може да потврди за неколку минути.

П: Што ако мојот автомобил зема само 7,4 kW AC?

О: Ќе се полни со 7,4 kW. Ништо не е оштетено, но плаќате за капацитет што не можете да го искористите - наместо тоа, купете го еднофазниот модел.

П: Колку долго за целосно полнење?

О: Околу 50-60 км опсег на час. Батеријата од 60 kWh од 20% до полна трае околу пет часа.

П: Дали му треба интернет?

О: Не. Контролата со Bluetooth работи од телефон до полнач без мрежа. WiFi е изборен ако сакате далечинска видливост.

П: Дали е погоден за монтирање на отворено во Скандинавија?

О: Да - IP65 и оценет до -30°C. Следете ја ориентацијата за монтирање во упатството за да не може да се собере вода на влезот на кабелот.

П: Кој конектор е поставен?

О: Тип 2, европски стандард. Должината на кабелот е стандардно 5 метри.

П: Дали ми треба дополнително RCD?

О: Единицата интегрира детекција на преостаната струја на наизменична струја и 6 mA DC. Вашиот инсталатер сепак треба да потврди дека заштитата нагоре ги исполнува локалните прописи за ожичување.

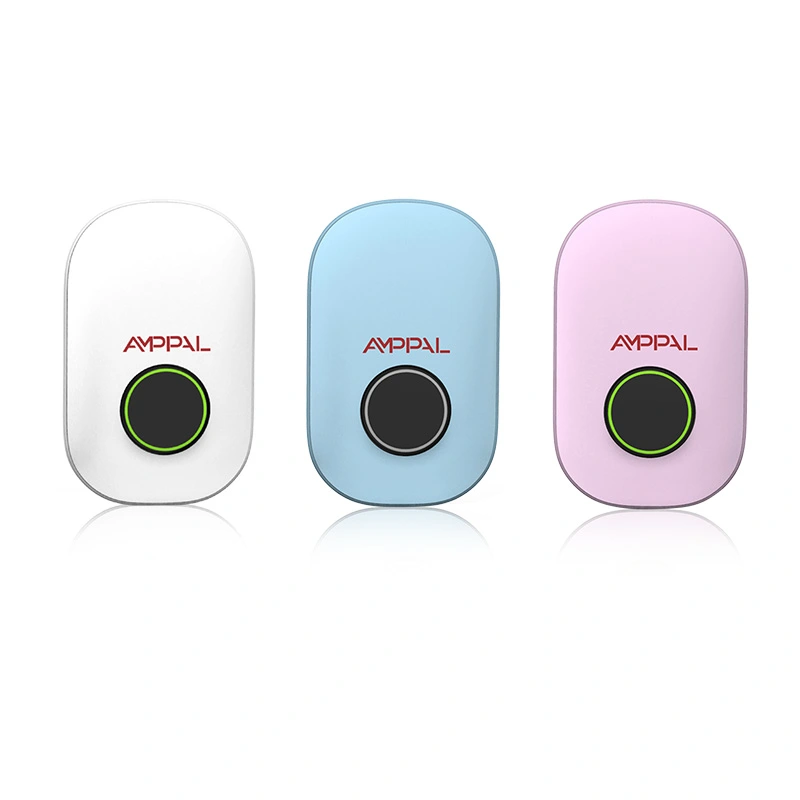

П: Може ли да го маркирам?

О: Да — лого, боја на куќиштето и печатено мало пакување од 100 единици, со времетраење од 25-30 работни дена.
