Компактен ѕиден DC EV полнач од 30 kW за дилерите и работилниците

Вграден околу протокот на сесијата, а не моќта на насловот

Операторите на точките за полнење не купуваат киловати. Тие купуваат сесии дневно по залив, затоа што од тоа е направена линијата за приходи. AF-DC-030-B-A-O-2-H постои на 30kW / 100A од одредена причина: тоа е точката каде што единицата монтирана на ѕид започнува да произведува комерцијално интересен промет без да ја турка локацијата во надградба на мрежната врска.

Стартувај ја аритметиката. Со 30 kW типичен патнички автомобил од 60 kWh оди од 20% до 80% за околу седумдесет минути. Дозволете десет минути за пристигнување и поаѓање и еден залив реално поддржува шест до осум сесии во текот на денот на тргување. На 20 kW истиот залив управува со четири или пет. Хардверот чини малку повеќе; заливот заработува значително повеќе.

Компактниот ѕиден DC EV полнач од 30 kW за дилерите и работилниците го дели својот куќиште од 450 × 660 × 240 mm со нашите модели од 20 kW и 40 kW, така што локацијата може да ги измеша нивоата на моќност на еден ѕид и да чува единечен комплет за резервни делови.

Карактеристики кои влијаат на приходите, а не само на листовите со спецификации

0-100A низ целиот напонски опсег: струјата не се намалува при повисоките напони, така што возилото од 800V сè уште го добива номиналниот излез наместо тивко забавување.

Точност на фактурирање Ниво 1.0: споровите за испорачаните kWh се решаваат од класата на броила, а Ниво 1.0 е она што повеќето европски оператори треба да го покажат.

Стандардно три методи за пристап - RFID картичка, QR скенирање и PIN. Сајтовите губат сесии кога возачот не може да започне наплата; три правци во го намалува тоа.

Монтирање на ѕид: без основа, без ровови, без постојана основа на изнајмени површини. Трошоците за инсталација паѓаат со значителна маржа наспроти шкафот на подот.

IP54 и -25°C до +50°C: куќиштето е оценето за видот на отворен преден дел каде што обично завршуваат овие единици.

95% врвна ефикасност: при 30 kW работи неколку часа на ден, разликата помеѓу 95% и 91% конверзија е вистински пари во текот на една година.

Технички спецификации

Сценарија за распоредување со предвидливо враќање

Малопродажни паркиралишта и супермаркети: времето на престој од 60-90 минути се редат речиси точно со сесија од 20-80%. Возачите купуваат, заливот се превртува, никој не чека.

Ресторани и попатни постојки: две седници на ден по залив, со наплата на приходи на врвот на кориците.

Магацини на флота со непречено враќање: комбињата што пристигнуваат во текот на попладневните часови добиваат употребливо полнење наместо да чекаат во ред за една единица со висока моќност.

Станбени блокови со заеднички заливи: 30 kW го задржува заедничкиот залив во движење каде точка со наизменична струја од 7 kW би била окупирана цела ноќ од еден жител.

Такси и станици за возење со град: возачите прават пауза од 30-40 минути; 30 kW враќа приближно 20 kWh во тој прозорец, што е вредно за урбан опсег.

Како полначот управува со сесија од 100 А

Струјата не пристигнува едноставно на 100 А. При поврзување, полначот врши тест за изолација на DC излезот додека контакторите се уште се отворени. Само откако ќе помине, ги затвора контакторите и почнува да рамни, следејќи ја моменталната цел што ја објавува BMS на возилото преку врската за комуникација.

Во текот на сесијата, BMS постојано ја ревидира таа цел - бидејќи ќелиите се загреваат или состојбата на полнење се искачува над околу 80%, бара помалку. Полначот ја следи надолу наместо да присилува струја, поради што последните 20% секогаш одземаат несразмерно долго на кој било DC полнач, вклучувајќи го и нашиот.

Термичкото управување работи независно. Температурата на модулот се зема континуирано и излезот се враќа назад пред нешто да го достигне прагот на патување. Корисниците гледаат малку подолга сесија на 45°C попладне; тие не гледаат грешка и прекинато полнење, што е она што го произведува неуправуваниот дизајн.

Контрола на квалитет и докази за усогласеност

Усогласеност со EN IEC 61851-1:2019 и EN IEC 61851-23:2014, со CE декларација и извештај за тестирање испорачани заедно со стоката.

Калибрација на мерачот според референтниот стандард на секоја единица, при што записот за калибрација се задржува под серискиот број.

Континуирано целосно оптоварување на 30 kW со термичка слика на спојниците на собирниците и површините на модулите.

Тестирање на 100% диелектрик и изолација - без сериски примероци за електрична безбедност.

Тестиран со сол-спреј на куќиштето 96 часа; компресија на дихтунгот е потврдена при склопување наместо да се претпоставува.

Секоја единица заминува со сериски тест сертификат. Ако се појави барање за гаранција, можеме да побараме точно како таа единица функционирала на линијата.

Секвенца на производство

Чекор 1 — Проверка на модулите, мерачите, контакторите и склоповите на каблите во однос на набавната спецификација.

Чекор 2 - ЦПУ удирање и свиткување на панелите на куќиштето на машините TRUMPF.

Чекор 3 — Роботско заварување на конструктивната рамка, потоа брусење на видливи шевови.

Чекор 4 - Пред-третман и електростатско премачкување во прав, излечено во рерна за адхезија.

Чекор 5 — Склопување на напојување: монтирани модули, шини со вртежен момент и означени од сведок, запрегнувачки и отсечен подалеку од изворите на топлина.

Чекор 6 — Контролно склопување: вградени и поврзани плочка, метар, екран и читач за пристап.

Чекор 7 — Оптоварување на фирмверот, калибрација на сензорот и верификација на мерачот.

Чекор 8 - Вклучување со целосно оптоварување, безбедносно тестирање на батеријата, проверка на IP, потоа пакување и палета.

Избор помеѓу 30 kW и алтернативи

Земете 30 kW кога вашите заливи ќе се превртат за приближно еден час и ќе ја полните енергијата. Тоа е најмалата единица во нашиот асортиман што поддржува вистински деловен случај со плаќање по употреба на патнички автомобили.

Спуштете до 20 kW кога паркирањето се мери во половина дена - канцеларии, хотели, паркиралишта со долг престој. Плаќањето за 100 А кои никој не ги користи е отпад.

Дојдете до 40 kW кога работите со поголеми пакувања или до опсегот од 60 kW+ на подот кога ви требаат сесии од 30 минути или ракување со два пиштоли. Една точка што треба прво да се провери: 30 kW црпи околу 45 А по фаза. Ако вашето дојдовно снабдување е веќе блиску до капацитетот, поврзувањето со мрежата - а не полначот - станува ограничување и тоа е разговор што вреди да се води пред да нарачате.

Споредбени точки при тендерирање

Прашајте ја секоја конкурентна единица од 30 kW за нејзиниот моментален рејтинг на 800 V. Многумина цитираат 100 А на 400 V и значително помалку на врвот на опсегот. Нашиот држи 100А низ бендот.

Прашајте дали мерењето на Ниво 1.0 е стандардно или е надградба. На неколку конкурентни единици тоа е надградба.

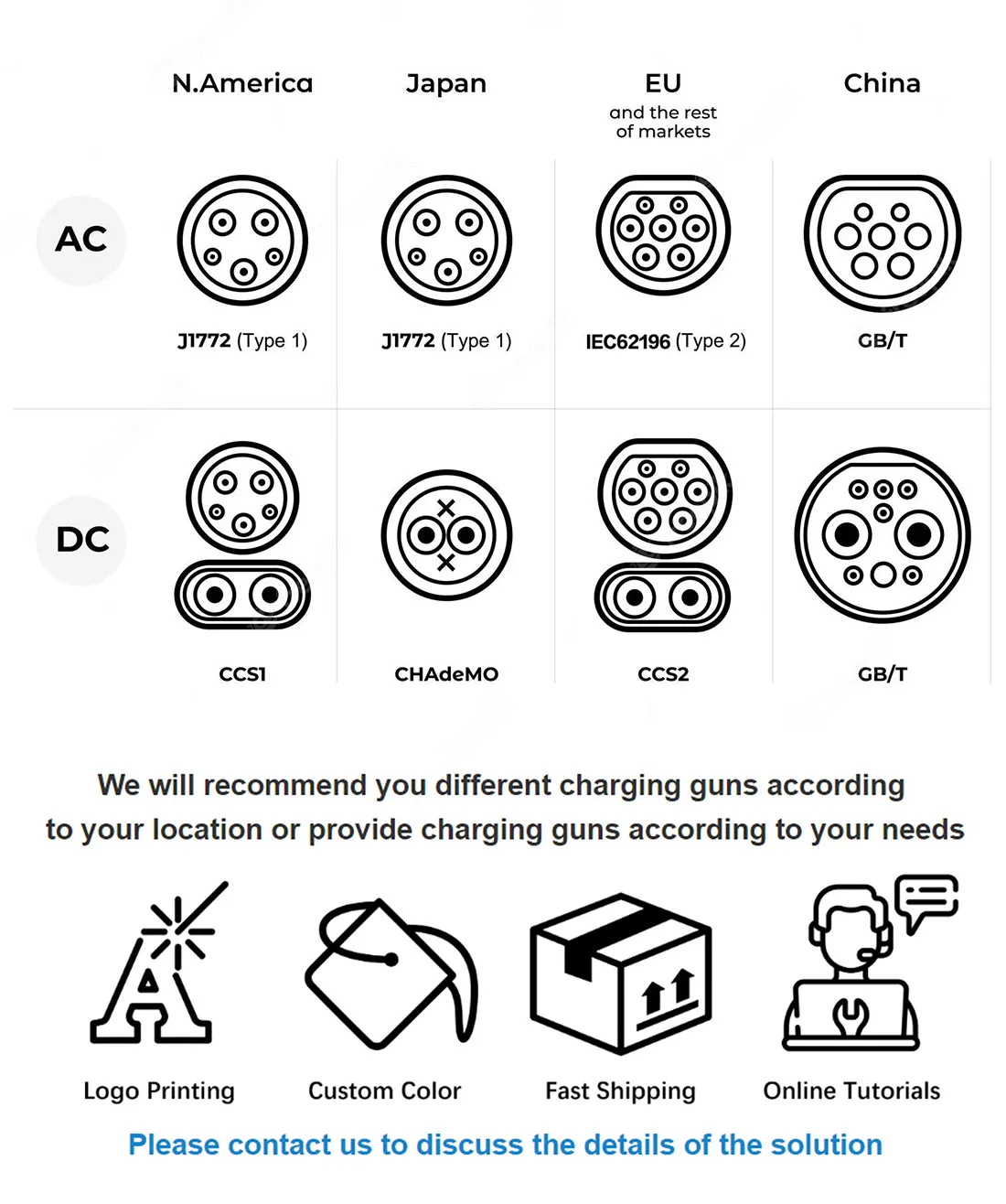

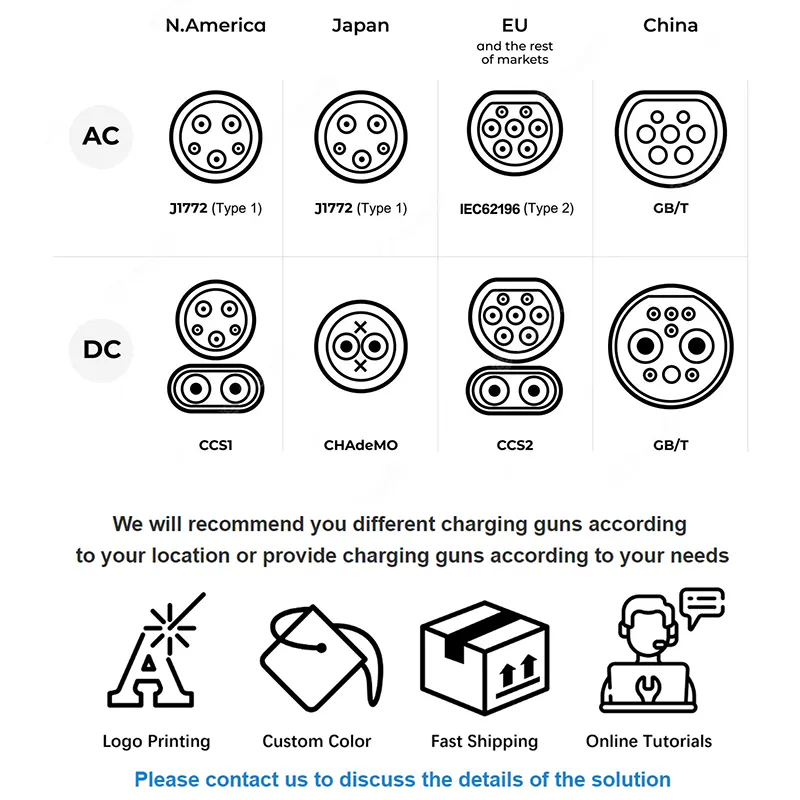

Прашајте за опциите за конектори откако ќе се изврши нарачката. На истата платформа градиме CCS1, CCS2, CHAdeMO, GB/T и NACS.

Време на испорака: 15-20 работни дена стандардно, 25-30 со сопствено брендирање. MOQ 1 единица стандард, 50 за нарачана боја или лого.

Гаранција: две години со вклучени модули за напојување, со можност за продолжување на три или пет на местото на нарачката.

Пакување, тежина и услови за испорака

Картонот за извоз на една единица има приближно 540 × 750 × 330 mm со околу 45 кг бруто, петслојна плоча со EPE пена и запечатена облога за влага што содржи десикант.

Дванаесет единици по палета на термички обработено дрво без фумигација, врзано со ремен и завиткано со растегнување. Контејнер од 20 стапки содржи околу 96 палетизирани единици; за коцка висока 40 стапки потребни се приближно 200.

Ги цитираме EXW, FOB Ningbo или Шангај, CIF и DDP во поголемиот дел од Европа и во Заливот. Примероците се движат по воздушен пат или изразуваат за 5-7 дена. Доставени документи: комерцијална фактура, листа за пакување, CE декларација за сообразност, сериски тест извештај и сертификат за потекло каде што дестинацијата бара таков.

Обврски по продажбата

Двегодишна гаранција за модули за напојување, контролна електроника, броило, контактори и HMI.

Кодовите за грешка се читаат од далечина преку OCPP каде што е поврзана страницата, што ги решава повеќето проблеми без посета на локацијата.

Заменските делови испратени во рок од 48 часа од потврдата; 3-5 работни дена транзит со DHL или FedEx.

Препорачано годишно одржување: проверка на вентилаторот и филтерот, проверка на дихтунзите, проверка на вртежниот момент на терминалот, проверка на местото на метар. Постапката е документирана во прирачникот.

Бесплатна поддршка за далечинско пуштање во работа за првата инсталација на која било нова локација, со видео повик со нашиот инженер.

Оперативни грешки кои ги чинат операторите пари

Погрешно: рекламирање „брзо полнење од 30 kW“ без да се квалификува. Десно: наведете реални времиња на сесии. Возачите кои очекуваат 20 минути и чекаат 70 оставаат лоши критики кои чинат повеќе од разликата во тарифите.

Погрешно: инсталирање без проверка на фазната рамнотежа низ таблата. Десно: дистрибуирајте повеќе единици низ фазите; неурамнотеженото товарење ги повлекува снабдувањето и го скратува векот на контакторот.

Погрешно: монтирање на единицата каде што кабелот мора да помине низ лента за возење. Десно: поставете така што пиштолот да стигне до влезот на возилото без кабелот да лежи под тркало. Оштетувањето на кабелот е нашата најчеста поправка без гаранција.

Погрешно: оставање на стандардната тарифа по пуштањето во работа. Десно: конфигурирајте и тестирајте-наполнете еднаш. Операторите со недели пуштаат бесплатна струја бидејќи никој не проверил.

Погрешно: игнорирање на филтерот на вентилаторот една година. Десно: чистете квартално на правливи места. Ограничениот проток на воздух предизвикува термичко враќање назад, а корисниците го доживуваат тоа како бавно полнење.

Повратни информации од операторот

Ланец на супермаркети во Хрватска постави осум единици низ четири продавници во 2025 година. Менаџерот на нивните објекти пријави просечно искористување од нешто помалку од три сесии по залив на ден во шестиот месец и посочи дека ѕидниот носач им дозволува да ги користат постоечките периметарски ѕидови наместо да ги предаваат местата за паркирање на кабинетите.

Такси задруга во Баку купи пет. Нивните повратни информации беа специфични и вредеа да се пренесат: возачите сакаа екранот да биде малку под агол надолу за читливост додека стоеше блиску до единицата, па затоа ја приспособивме геометријата на заградата по нивниот редослед за повторување.

Изведувач за логистика во Турција кој работи дванаесет единици низ три складишта, забележа дека заедничкото куќиште со моделите од 20 kW и 40 kW ги скрати нивните резервни држачи на еден комплет вентилатори, еден контактор и еден екран за целиот имот, наместо три посебни комплети.

Најчесто поставувани прашања

П: Колку автомобили дневно може да опслужува една единица?

О: Шест до осум патнички автомобили на сесија од 20-80% со реално време на промена, претпоставувајќи континуирана побарувачка во текот на денот на тргување.

П: Која влезна струја ја црпи?

О: Приближно 45А по фаза на трифазно напојување од 380V со целосен излез. Проверете го капацитетот на таблата пред да нарачате повеќекратни.

П: Дали е доволно 30 kW за електрични комбиња?

О: За ноќевање или повеќечасовно престојување, да. За брзо превртување во средината на смените на големи пакувања, погледнете на 60 kW или повеќе.

П: Дали две возила можат да се полнат одеднаш?

О: Не, ова е единица со еден пиштол. Истовременото полнење со повеќе пиштоли започнува со нашите кабинети за напојување со поделен тип.

П: Дали работи со соларна инсталација и инсталација за складирање?

О: Да, преку системот за управување со енергија на локацијата. Кажете ни го вашиот инвертер и EMS платформата и ние ќе ја потврдиме патеката за интеграција.

П: Како се постапува со наплатата?

О: Мерењето на ниво 1.0 ја храни вашата задна канцеларија на OCPP; алтернативно, стартувајте го самостојно со РФИД картички и помирете го од дневниот дневник на внатрешните сесии.

П: Какво одржување е потребно?

О: Квартална проверка на филтерот и вентилаторот на места со прашина, годишна проверка на дихтунзите и вртежниот момент. Нема потрошни делови освен филтри.

П: Може ли да го брендирам куќиштето?

О: Да — приспособена графика во боја и екран од 50 единици, без наплата за алат за промени на бојата, рок на испорака од 25-30 работни дена.
