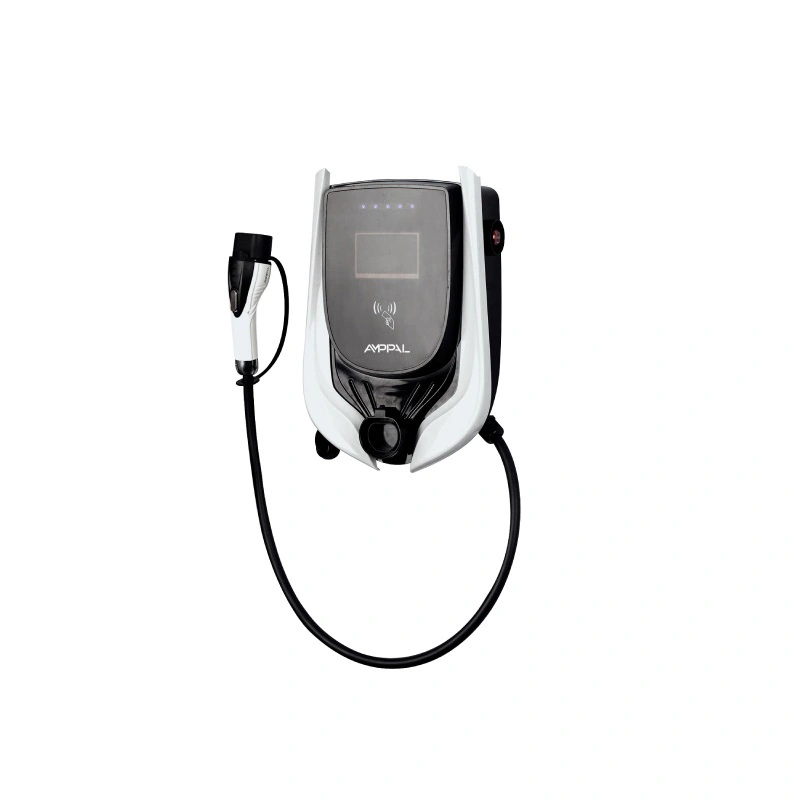

11 kW OCPP Комерцијална AC EV станица за полнење за хотели и апартмани

Разликата што ја прави трифазната моќност на местото за полнење

Веб-страницата со ограничена дојдовна моќ сè уште може да опслужува многу електрични возила - ако станиците се договорат кој што црта. AMPPAL 11kW OCPP Комерцијална AC EV станица за полнење за хотели и апартмани (модел AF-AC-11-L/B-A-M-4-SD-P) е изградена токму за тоа преговарање, а трифазниот влез е основата.

Еднофазен полнач од 11 kW би барал приближно 46 А од една фаза, што повеќето комерцијални панели го мразат. На оваа станица ѝ се потребни околу 16 А по фаза низ три фази за да ги испорача истите 11 kW, одржувајќи го рамномерниот фазен баланс на локацијата и панелот среќен. Тоа е разликата помеѓу полнач што одговара на зграда и полнач што принудува надградба на услугата.

Додајте го мрежниот оџак - RFID, LCD, LED лента, OCPP 1.6j преку четири опции за поврзување - и ќе имате станица што не само што брзо се наплаќа, туку известува, сметки и дава до менаџерот за оптоварување на страницата.

Шест предности за сајтови што работат на повеќе станици

Трифазниот влез на ~ 16 А по фаза го одржува ниско оптоварувањето по фаза, така што повеќе тезги се вклопуваат во постојната услуга.

Координирано управување со оптоварување го ограничува вкупното извлекување на локацијата, заштитувајќи го главниот прекинувач кога секој штанд е зафатен.

LED лентата ја прикажува состојбата на секоја станица од другата страна, што ги намалува проверките за пешачење за персоналот на локацијата.

RFID и OCPP 1.6j ја одржуваат точната наплата по корисник дури и кога се извршуваат десет сесии одеднаш.

Оценката за бучава од ≤40 dB им овозможува на станиците да седат во близина на канцелариските прозорци и ѕидовите на становите без поплаки.

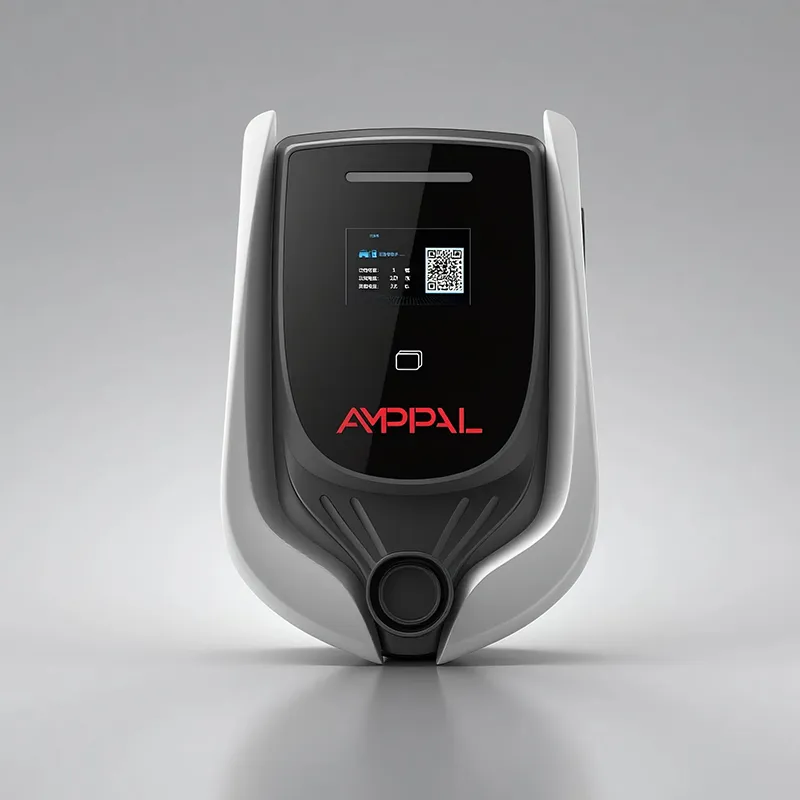

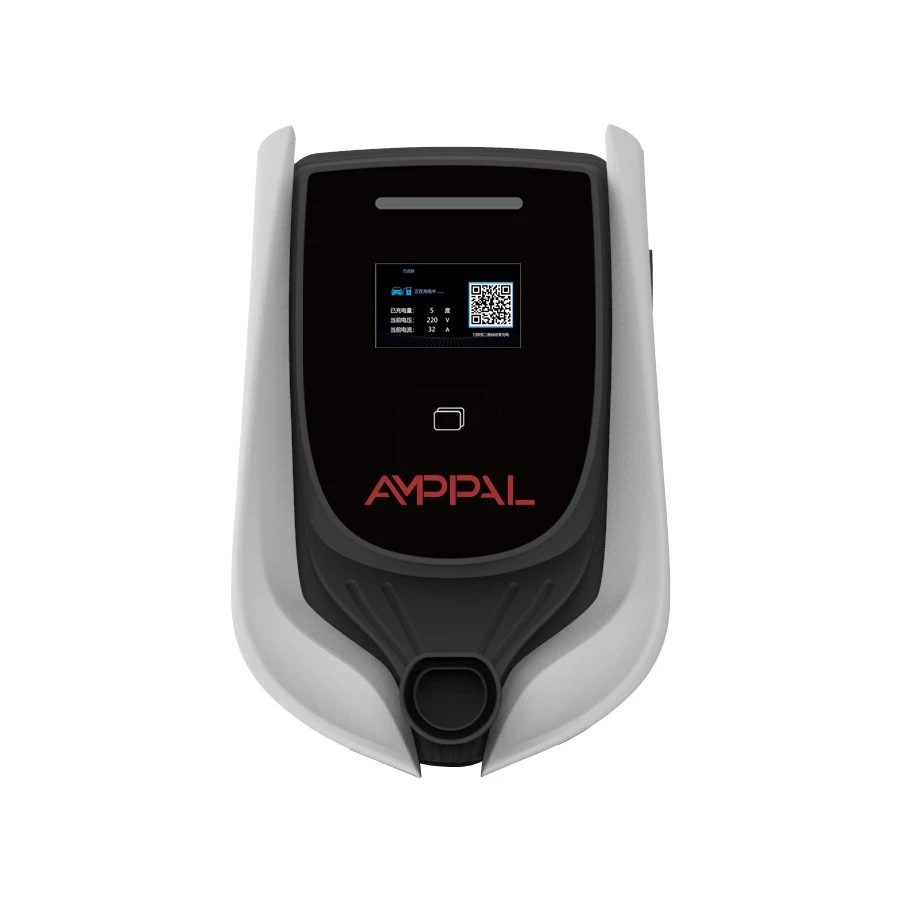

4,3-инчниот LCD екран ги прикажува деталите за сесијата на локацијата, додека задниот дел ги прикажува истите податоци од далечина.

Технички спецификации

Околини што имаат најголема корист од станица од 11 kW

Канцелариски кампуси каде што на вработените им треба значајно надополнување во текот на 8-часовниот ден, а не само малку.

Станбени кули со трифазен довод на куќа и 5-20 жителски паркинг тезги.

Плоштади за малопродажба и разнови со мешана употреба каде што е важен прометот и гостите плаќаат по сесија.

Мали дворови во флота кои полнат комбиња меѓу смените, со извештаи за потрошувачката по возило.

Згради со тесна граница на поврзување каде што електроинженерот го буџетира секој засилувач.

Како динамичкото балансирање на оптоварување ја дели достапната моќност

Секоја локација има плафон: главниот прекинувач, трансформаторот, договорот за комунални услуги. Балансирањето на товарот го претвора тој плафон во буџет. Станиците во групата го известуваат своето извлекување во живо до платформата за управување или локален контролер преку RS485, и секоја единица добива тековен лимит во реално време што ја задржува сумата под плафонот.

Кога ќе се приклучи нов автомобил, групата повторно распределува: сесиите што траеле најдолго може накратко да се намалат, новодојдениот добива удел и никој не го исклучува главниот прекинувач. Кога ќе завршат автомобилите, ослободениот капацитет се враќа на преостанатите сесии. Возачите ја гледаат промената на бојата на LED лентата; инженерот на локацијата ги гледа бројките во задниот дел.

OCPP 1.6j ја носи трансакциската и конфигурациската страна - старт/стоп, kWh, тарифи, идентификатори на картички - додека координацијата на оптоварувањето ја вози локалната врска. Тоа разделување е намерно: за наплата е потребен облакот, за тековната контрола потребни се милисекунди и милисекундите не треба да чекаат за 4G повратно патување.

Сертификација и верификација на безбедноста

UL 2202 ја покрива конструкцијата и електричната безбедност на целосниот систем за полнење; UL 2231-2 ги покрива колата за заштита на персоналот.

Трофазната рамнотежа и однесувањето на губење фази се потврдени во фабричкото тестирање, вклучително и сценаријата за затегнување.

IP54 е потврден со калибрирани тестови со прскање и прашина на производните примероци.

Акустичниот рејтинг од ≤40 dB се мери на еден метар на држачот за тестирање, а записот се запишува со серијата.

Секоја единица поминува хипот и тестови за изолација со сериски нумери резултати кои се чуваат во датотека.

Повторно го тестираме однесувањето на OCPP 1.6j на референтен заден дел при секое издание; Логиката за балансирање на оптоварување особено се проверува во однос на сценаријата со повеќе единици.

Осум производни чекори зад станица од 11 kW

Склопувањето се одржува во кампусот Жеџијанг кој испорачал над еден милион единици за полнење во 2024 година, каде што роботите FANUC и ласерската опрема TRUMPF го делат подот со линиите за наизменична струја и еднонасочна струја.

1. Челикот на куќиштето се сече со ласер и се кочи со притискање, а потоа се премачкува со прав.

2. Дојдовните релеи, контактори и табли се проверуваат според одобрените списоци на добавувачи.

3. Таблите за напојување и комуникација се изградени во SMT и се лемеат со повторно проток.

4. Трифазните жици се склопуваат и се проверува вртежниот момент со калибрирани драјвери.

5. Фирмверот трепка и единицата се регистрира со тест OCPP backend.

6. Ракувањето за балансирање на оптоварување RS485 се вежба помеѓу спарени единици.

7. Хипот, изолацијата и напојувањето со горење работат на секоја станица.

8. Именската табличка, UL ознаките и пакувањето од картон ја затвораат линијата.

Водич за големина за локации со повеќе станици

Работете наназад од услугата. Ако зградата има трифазно напојување и инженерот може на секој штанд да му даде коло од 16 А по фаза, станицата од 11 kW по штанд е вистинската густина за канцеларии, станови и парцели со мешана употреба. Ако локацијата е само еднофазна, станицата OCPP од 7 kW е чесниот избор - на оваа единица и се потребни три фази за да вреди за нејзината цена.

Сега тапиот дел. Ова е погрешен производ за патека со два автомобила (единица од 3,5 kW или 7 kW чини помалку и ја завршува работата), за која било локација која планира промет од под 30 минути (тоа е DC територија) и за локација чиј електроинженер не го потврдил трифазното напојување на хартија. Нарачувањето пред ревизијата на панелот е како се појавуваат трошоците за надградба.

Кога се сомневате, купете ја групата управувана со оптоварување: станиците од ова семејство може да се мешаат со браќа и сестри со помала моќност на една локација, координирани под еден плафон. Таа флексибилност обично е поевтина отколку да се погоди точната мешавина на моќност на првиот ден.

Зошто операторите на страницата избираат AMPPAL

Стандардна испорака е 15-20 работни дена; фазно распоредување на локацијата може да се резервира во планираните производствени слотови.

Опциите за OEM опфаќаат брендирање на куќиштето, LCD екран за подигање и уметнички дела со RFID картичка.

Интеграцијата на OCPP 1.6j е документирана, а нашите инженери и помагаат на вашата платформа да се поврзе при првото распоредување.

Сертификатите UL 2202 и UL 2231-2 се обезбедени со пратката за вашите консултанти и инспектори.

Сами управуваме со над 200 станици за полнење, а нашите инженери ги поддржуваат 500 единици за течно ладење на проектот за зелен водород NEOM - скала што се покажува во фабриката.

Пакување и товар за тешки станици

Секоја станица се испорачува во картон со пена близу 60 × 44 × 32 cm со бруто тежина околу 14 kg, вклучувајќи го ѕидниот држач, стартерните RFID картички и прирачникот. Тестирано паѓање во агол, со табличка со името на моделот и ознака UL испечатени на картонската картонска површина.

Палетизираниот морски товар трае околу 20-24 станици по палета и приближно 250 на контејнер со 40 HQ; мешањето на варијантите OCPP од 3,5 kW, 7 kW и 11 kW во една пратка е стандардно за дистрибутерите.

Цитираме EXW, FOB Ningbo или CIF со комерцијална фактура, листа за пакување, сертификат за потекло и копии од сертификатот UL за царинскиот посредник.

По продажбата: гаранција, фирмвер и одржување

Двегодишна гаранција за производни дефекти на станицата и внатрешните модули.

Ажурирањата на фирмверот оддалечуваат низ задниот дел; Параметрите за балансирање на оптоварување може да се подесат без посета на локацијата.

Ви треба читач, панел или модул? Испраќањето е 3-5 работни дена од потврдата.

Далечинската дијагностика го чита статусот на OCPP и евиденцијата со вашиот инженер на повик.

Достапноста на делови трае пет години по крајот на производството за ова семејство.

Погрешно наспроти правилно: Водење на локација со повеќе станици

Погрешно: дозволувајќи му на локалниот електричар да претпостави дека секоја станица може да повлече цели 11 kW без да ја провери услугата. Десно: потврдување на трифазен капацитет и поставување на таванот за оптоварување пред да се напојува групата.

Погрешно: конфигурирање на балансирање на оптоварување еднаш и заборавање откако зградата ќе додаде станари. Десно: прегледување на таванот секогаш кога се менуваат оптоварувањата на страницата.

Погрешно: читање на LED лентата од 50 m и погодување. Десно: договарање легенда за боја со персоналот на страницата - зелената значи бесплатно, сината значи полнење, црвената значи грешка.

Погрешно: монтирање станици директно зад ѕидот на спалната соба бидејќи рејтингот е 40 dB. Десно: заедничка положба на ѕид или коридор; 40dB е тивко, но тишината не е тишина.

Погрешно: потпирајќи се на облакот за тековната контрола. Десно: одржување координација на оптоварувањето на локалната врска RS485 или контролорот за да ги преживее мрежните икање.

Искуства на операторите од локации со повеќе точки

Менаџер на објект во канцелариски кампус во близина на Минхен води осум станици за 300 вработени. Плафонот за оптоварување е 45 kW, а за време на утринскиот приклучок, системот ги скратува долгите сесии за да ги собере новодојденците; Неговата единствена жалба е што првичната интеграција на задниот дел траеше цел ден повици пред тарифната логика да се однесува како што се очекуваше.

Одборот на 40-катната станбена кула во Истанбул постави шест станици во подземната гаража, каде што веќе имаше трифазно снабдување. На жителите им се допаѓаат извештаите по сопственик; таблата забележува дека ЛЦД-то на станицата покажува англиски менија, за кои прашаа неколку постари жители, а тимот на имотот испечати картичка од една страница на турски.

Малопродажен плоштад во Мелбурн додаде четири станици на влезните редови. Операторот наплаќа по сесија преку задниот дел и вели дека LED лентата е најевтината алатка за услуги на клиентите на локацијата - возачите забележуваат слободно место од автомобилот. Неговата единствена желба: подолг стандарден кабел, иако тој признава дека повеќето возачи сепак паркираат на дофат.

Прашања за балансирање на оптоварување од оператори на сајтови

П: Што значи трифазниот влез за мојата страница?

О: Околу 16 А по фаза низ три фази испорачува ~ 11 kW, така што ниту една фаза не носи тежок товар од 46 А.

П: Дали сите станици на локацијата треба да бидат 11 kW?

О: Не. Ова семејство меша единици од 3,5 kW, 7 kW и 11 kW под еден координиран плафон за оптоварување.

П: Што се случува кога нов автомобил ќе се приклучи на средината на сесијата?

О: Групата прераспределува во рамките на плафонот; сесиите за трчање може накратко да се намалат, а капацитетот се враќа како што завршуваат автомобилите.

П: Дали 16А по фаза е тешко на жиците?

О: Тоа е понежно од еднофазното коло од 11 kW и одржува рамнотежа на фазата - тоа е поентата на дизајнот.

П: Како LED лентата помага на зафатена локација?

О: Ја прикажува состојбата на секоја станица на прв поглед од другата страна, што ги заштедува проверките на персоналот.

П: Дали 40dB е навистина тивок?

О: Потивко од компресорот за фрижидер на еден метар, поради што единицата одговара на канцелариите и станбените ѕидови.

П: Може ли еднофазен автомобил да ја користи оваа станица?

О: Да, ќе се полни со пониска стапка користејќи ги фазите што може да ги достигне; станицата и автомобилот преговараат за сигурната струја.

П: Што ако страницата го изгуби интернетот?

О: Познатите РФИД картички сè уште работат од локалниот список, трансакциите се складираат и сè се поставува кога врската ќе се врати.
