Станица за полнење 3,5 kW OCPP Smart AC EV за станови и работни места

Што додава OCPP станица преку обичен Wallbox

Точка за наплата што не може да ви каже кој што наплатил е центар за трошоци, а не услуга. Станицата за полнење AMPPAL 3,5 kW OCPP Smart AC EV за станови и работни места (модел AF-AC-3.5-L/B-A-M-4-SD-P) постои од една причина: да дозволи зграда, компанија или заедница да работи на полнење за многу корисници без да стојат над кабелот.

РФИД е влезната врата. Издадете картичка по жител или вработен, а станицата ги активира само картичките што ги препознава задниот дел или нејзината локална листа. Зад тоа се наоѓа OCPP 1.6j, отворениот протокол што ја поврзува станицата со системот за управување со полнење по ваш избор, така што трансакциите, тарифите и извештаите за дефекти течат на една контролна табла.

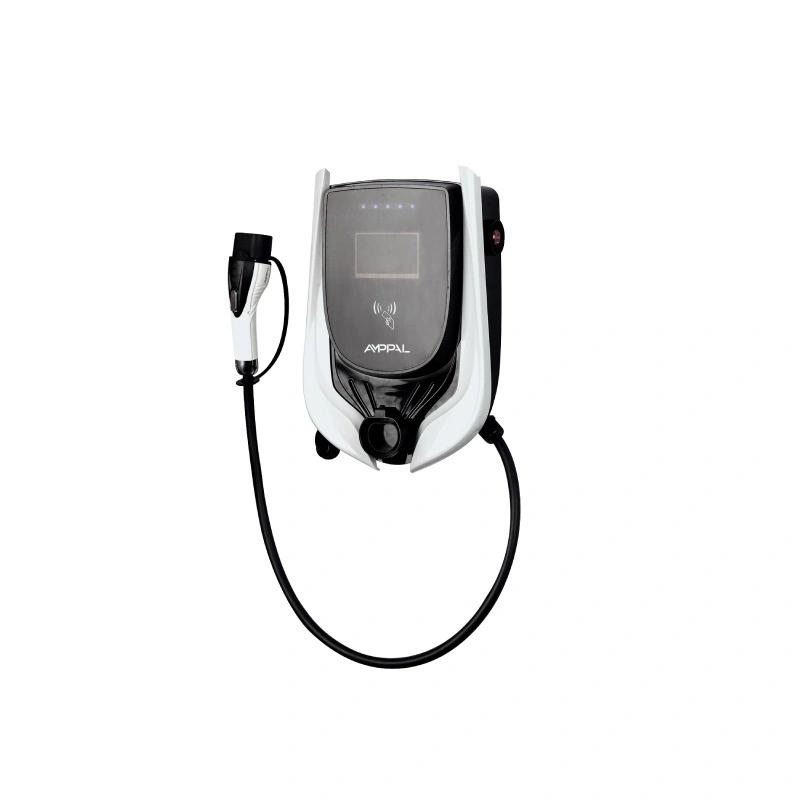

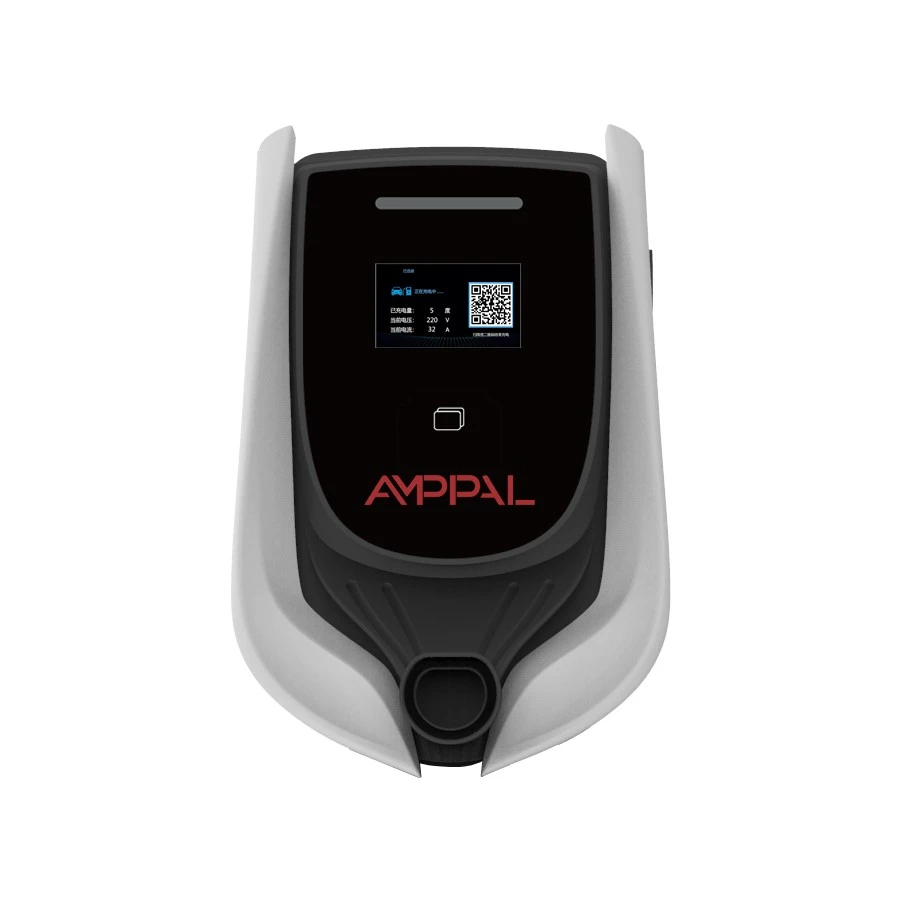

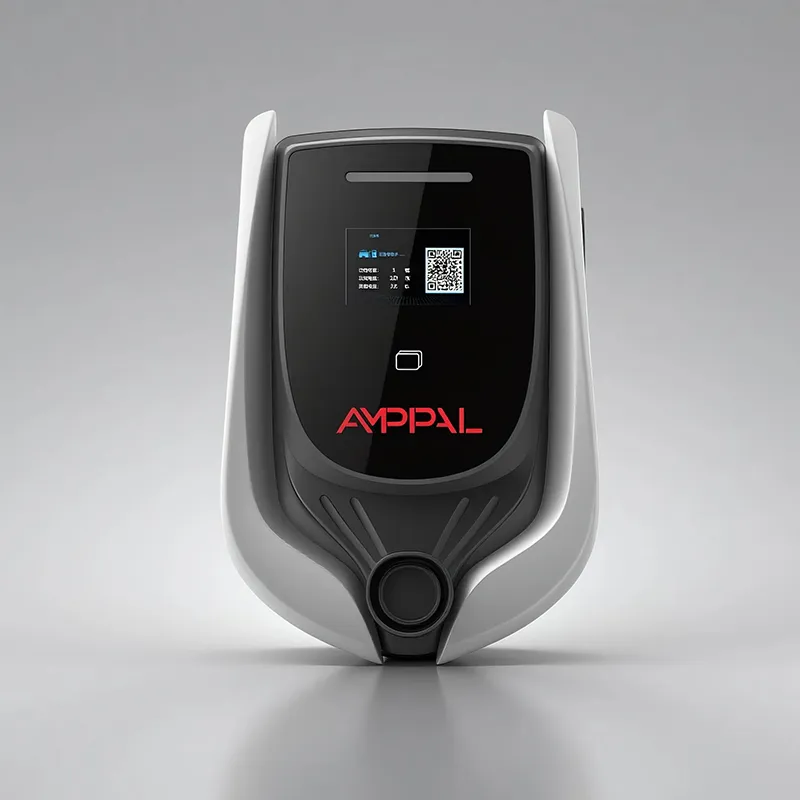

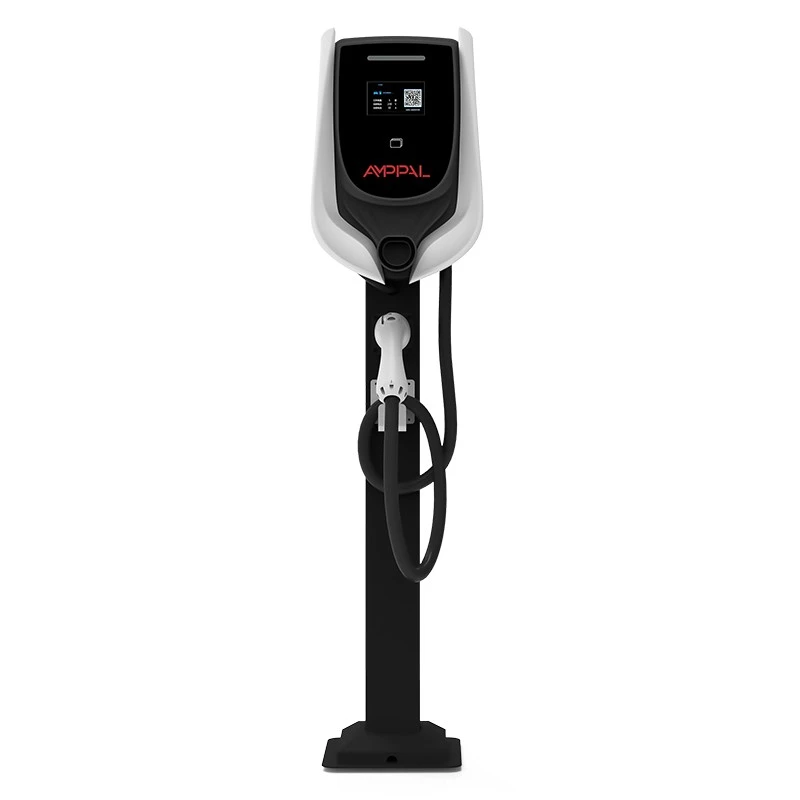

Ова не е домашен гаџет што се случи да добие слот за SIM. Станува збор за комерцијална единица со димензии 454 × 306 × 147 mm со 4,3-инчен LCD екран, LED лента за статус и четири опции за поврзување, изградена да седи на заеднички паркинг и да се управува од далечина.

Пет причини зошто Менаџерите на имот избираат мрежна станица

Одговорност по корисник: секоја сесија се снима со ID на картичката, време на почеток, време на завршување и kWh, така што месечниот извештај за распределба сам се запишува.

Флексибилност на тарифите: задниот дел поставува различни стапки за жителите, посетителите и персоналот - или не наплаќа ништо за првите два часа.

Далечински управувач: заклучете изгубена картичка, паузирајте станица или турнете нови цени без да го допирате хардверот.

Праведност во заедничкото паркирање: нема повеќе расправии за тоа кој прв се вклучил; системот означува сè.

Обезбедување на иднината: бидејќи зборува OCPP 1.6j, можете подоцна да ги менувате платформите за управување без да го замените хардверот.

Технички спецификации

Каде што мрежна станица од 3,5 kW има финансиска смисла

Станбени блокови каде 10-30 жители делат подрум за паркирање и секој сака своја сметка.

Канцелариски згради кои нудат наплата на вработените како придобивка, со наплата на трошоците за работодавачот.

Мали хотели и куќи за гости кои рекламираат паркинг за ЕВ и ја додаваат цената на сметката за собите.

Затворени заедници каде што управниот одбор сака контролиран пристап за сопствениците и посетителите.

Лесни комерцијални дворови каде што неколку комбиња се полнат преку ноќ и на управителот на возниот парк му требаат податоци за потрошувачката по комбе.

Како станицата зборува, наплатува и продолжува да работи офлајн

Допрете картичка и станицата бара авторизација од задниот дел. На интернет, одговорот се враќа за секунда или две; LCD-екранот го покажува името на картичката и LED лентата станува сина, а потоа конекторот се вклучува. Кога сесијата ќе заврши, станицата ја снима трансакцијата и ја прикачува преку OCPP 1.6j, каде задниот дел ја претвора во линија за сметки.

Достапни се четири врски бидејќи нема две слични локации. Етернет одговара на фиксни инсталации со структурирана мрежа; 4G покрива подруми и далечински места без кабли; WiFi ги прави евтини доградбите; RS485 се поврзува со надворешни броила или контролер на локацијата. Сите четворица делат еден куп OCPP, така што контролната табла изгледа идентично без оглед на врската.

Искрениот дел за вмрежувањето: врските не успеваат. Така, станицата чува локален список со овластувања, прифаќа познати картички офлајн, ги складира трансакциите локално и ги турка до задниот дел кога врската ќе се врати. Мртов рутер никогаш не значи мртва сесија на полнење - тоа значи одложена документација.

UL 2202 и UL 2231-2: Што покриваат сертификатите

UL 2202 го покрива самиот систем за полнење: конструкција, електрична безбедност и ризик од пожар на комплетната опрема за снабдување со EV.

UL 2231-2 го покрива системот за заштита на персоналот, колата што го штити корисникот од електричен удар при вклучување и полнење.

Двата сертификати се наведени на единицата и може да се проверат во онлајн директориумот UL, на кој инженерите на американските проекти ги проверуваат барањата.

Усогласеноста на OCPP 1.6j е потврдена во нашата фабрика со тест заднина пред секое објавување на фирмверот.

IP54 и ограничувањето на бучавата од 40 dB се мерат на производствените примероци, а резултатите се чуваат со тест записот на единицата.

Секоја станица дополнително поминува тестови за хипот и отпорност на изолација на линијата, со записи со сериски нумери.

Внатре во фабриката AMPPAL: Осум производни чекори

Овие станици се изградени на кампусот Жеџијанг кој испорача над еден милион единици за полнење во 2024 година, заедно со линиите за наизменична струја и еднонасочна струја што обезбедуваат проекти како локацијата за зелен водород NEOM.

1. Лим од челик се сече на ласерска опрема TRUMPF и се формира на CNC сопирачки за притискање.

2. Куќиштата се обложени со прашкаст и вградени дихтунзи IP54.

3. Главните и комуникациските табли се склопуваат со SMT и се лемеат со повторно проток.

4. LCD, LED лента и RFID читач се монтирани и калибрирани.

5. Фирмверот продолжува, а потоа единицата е направена да се пријави со нашиот тест заднина пред да помине.

6. Приклучоците за етернет, 4G, WiFi и RS485 се користат еден по еден.

7. Следат никулци, проверки на изолацијата и неколкучасовно согорување на струја.

8. Завршната визуелна инспекција и пакувањето во картон ја затвораат линијата.

Усогласување на вистинската станица со вашата страница

Започнете со шемата за паркирање, а не со бројот на моќност. Ако возилата паркираат шест часа или повеќе - жители преку ноќ, вработени преку цел ден, гости во хотелот - 3,5 kW се доволни и го одржуваат вкупното оптоварување на локацијата на ниско ниво. Автомобил од 40 kWh добива околу 14 kWh за четири часа; за повеќето патувања, тоа е возење цел ден.

Оваа станица е погрешна алатка за три ситуации. За полнење на промет во стил на автопат треба DC, а не AC. Локациите каде што секој штанд мора да испорачува 7 kW или 11 kW треба да се засили до поголемите единици во ова семејство на OCPP. И сајтот што никогаш нема да наплати никого, подобро е да се опслужува со глупав ѕидна кутија - зошто да плаќате за контролна табла што нема да ја отворите?

Изборот за поврзување е важен повеќе отколку што очекуваат луѓето. Ако просторот за паркирање нема пад на мрежата и сигналот во подрумот е слаб, планирајте за позицијата на етернет или 4G антена пред да нарачате, а не после. Кажете им на нашите инженери за распоредот на вашата страница и ние ќе ви ја препорачаме врската.

Зошто AMPPAL за вашата мрежа за полнење

Нарачките се испраќаат за 15-20 работни дена. Операторите што додаваат единици секој квартал може да резервираат повторливи производни слотови.

ОЕМ брендирање на куќиштето, LCD екранот за подигање, па дури и уметничкото дело на RFID картичката.

OCPP 1.6j е отворен и документиран; ја обезбедуваме листата за проверка на интеграцијата за вашата избрана платформа за управување.

Сертификатите UL 2202 и UL 2231-2 се во датотека и се споделуваат со вашите проектни консултанти.

Сами работиме над 200 станици за полнење, така што луѓето што одговараат на вашите билети за поддршка работат и со полначи.

Документи за испорака, пакување и увоз

Секоја станица се испорачува во картон со пена близу 58 × 42 × 30 cm со бруто тежина околу 12 кг, вклучувајќи го ѕидниот држач, RFID-картичките за стартување и прирачникот. Картонот е оценет и означен за бројот на моделот наведен во UL.

Морски товари палети 24-30 станици по палета; контејнер со 40 HQ носи приближно 300 единици. Мешаните оптоварувања со варијантите од 7 kW и 11 kW се рутина за дистрибутерите кои градат опсег.

Ги цитираме EXW, FOB Ningbo или CIF и обезбедуваме комерцијална фактура, листа за пакување, сертификат за потекло, а сертификатот UL ги бара вашиот царински посредник или купувач.

Поддршка, ажурирања на фирмверот и резервни делови

Двегодишна гаранција на станицата и нејзините внатрешни модули против производствени дефекти.

Ажурирањата на фирмверот се туркаат од далечина низ задниот дел; не е потребна посета на локацијата за повеќето промени.

Резервни делови - RFID читачи, LCD панели, табли за напојување - се испорачуваат во рок од 3-5 работни дена за гарантните случаи.

Далечинската дијагностика го чита статусот OCPP на станицата и се најавува со вас на повик, што ги решава повеќето проблеми без ролна камион.

Резервните делови за ова семејство остануваат достапни пет години откако моделот ќе замине од производството - релевантно ако ја поврзувате зградата долгорочно.

Погрешно наспроти правилно: Ракување со заедничка станица

Погрешно: монтирање на станицата каде директно сонце го погодува LCD-от цело попладне. Десно: засенчената или северната положба го одржува екранот читлив, а кутијата е поладна.

Погрешно: дозволивте на 4G SIM-картичката да снема податоци во средината на месецот. Десно: предупредување за ниски податоци во задниот дел, со етернет како резервна врска.

Погрешно: предавање на една заедничка картичка на цел кат и рачно делење на сметката. Десно: една картичка по корисник, така што евиденцијата на трансакцијата е сметката.

Погрешно: ако се претпостави дека прекинот на мрежата престанува да се наплаќа. Десно: познатите картички сè уште работат од локалниот список; трансакциите се поставуваат кога врската се враќа.

Погрешно: дозволувајќи да се повлече кабелот на конекторот преку подот на заливот. Десно: кука за кабел или држач и доволно олабавено за возачите никогаш да не го истегнуваат кабелот.

Искуства на менаџер на имот

Управниот комитет на стан од 240 единици во Куала Лумпур инсталираше шест станици во 2025 година по две години жалби на жителите за ад-хок наплата. Благајникот сега извезува извештај за kWh по жител секој месец; Нејзиниот проблем е дека сигналот за WiFi во подрумот на почетокот бил слаб, а комисијата морала да испушти еден пад на етернет пред да се смират сите шест единици.

Сопственик на канцеларија во Дубаи постави станици за 120 вработени и постави различни тарифи за персоналот и посетителите. Вработените во установите како што е изгубена картичка може да се убие од контролната табла за неколку секунди; тие забележуваат дека LCD интерфејсот е само на англиски јазик, што тие го прифаќаат, но би сакале да се локализира.

Сопственик на хотел во Варшава води две единици за гости и сметки ги наплаќаат низ фолиото на собата. Тој го ценеше офлајн однесувањето кога интернет-провајдерот на зградата имаше дводневен прекин - гостите сè уште се наплаќаа, а трансакциите се појавија во задниот дел потоа. Тој само сака РФИД стартер сет вклучува повеќе картички.

Прашања од операторите на страницата

П: Дали станицата престанува да работи ако интернетот е исклучен?

О: Не. Познатите картички наплаќаат од локалниот список, а трансакциите се складираат и се поставуваат кога ќе се врати врската.

П: Кои платформи за управување со полнење работат со него?

О: Секоја платформа која зборува OCPP 1.6j; ви ја даваме листата за проверка на интеграцијата и ви помагаме со првата врска.

П: Како жителите добиваат сметка?

О: Секоја картичка се мапира на сметка во задниот дел, што ги претвора сесиите во фактури или извештаи за распределба.

П: Дали различни корисници можат да плаќаат различни цени?

О: Да. Тарифите се конфигурирани по група на картички во задниот дел, а не по станица.

П: Што се случува со изгубена или украдена картичка?

О: Блокирајте го во задниот дел; блокот се синхронизира со локалниот список на станицата на следното поврзување.

П: Колку картички може да собере офлајн листата?

О: Локалниот список за овластување складира стотици картички за идентификација, што опфаќа секоја реална градба.

П: Дали 3,5 kW се доволни за станбена зграда?

О: За наплата на жител преку ноќ, да; посетителите во текот на денот можеби ќе треба да чекаат, така што многу локации се мешаат во една или две единици со поголема моќност.

П: Која е разликата од едноставната ѕидна кутија со RFID?

О: OCPP 1.6j интеграција, записи за трансакции, далечинска конфигурација и слобода на повеќе платформи - едноставна кутија нема ништо од овие.
