Компактен Wallbox AC EV полнач од 7 kW за станбени гаражи

Вашиот полнач не мора да биде постојан

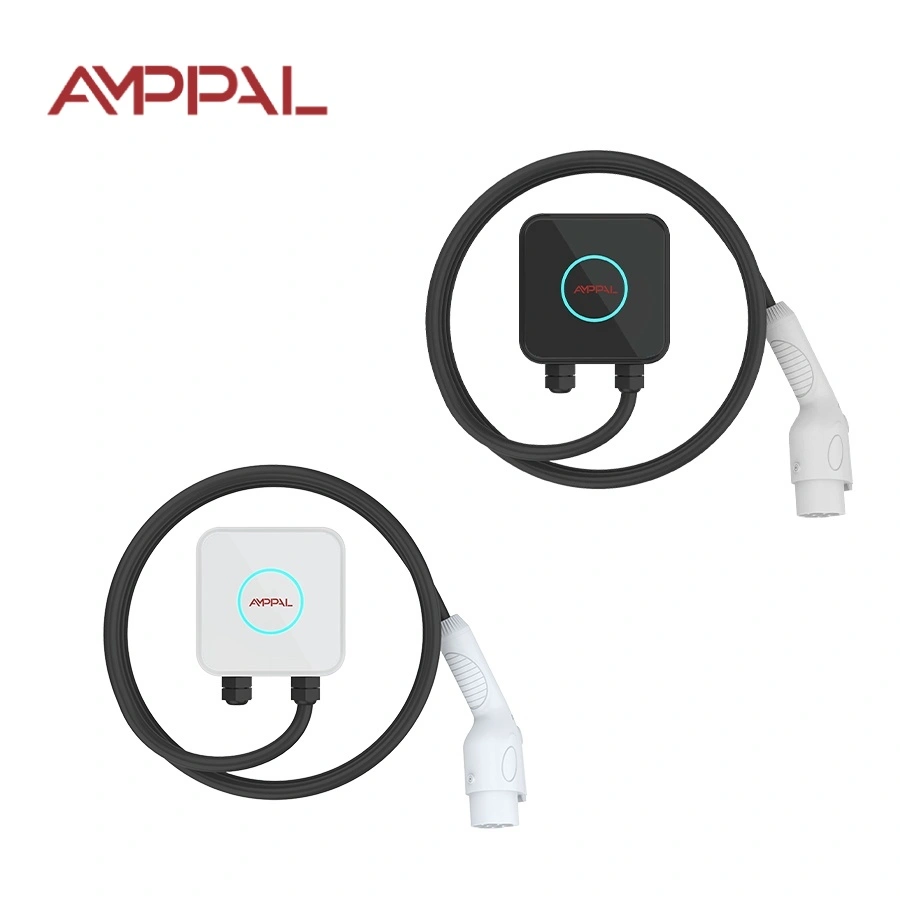

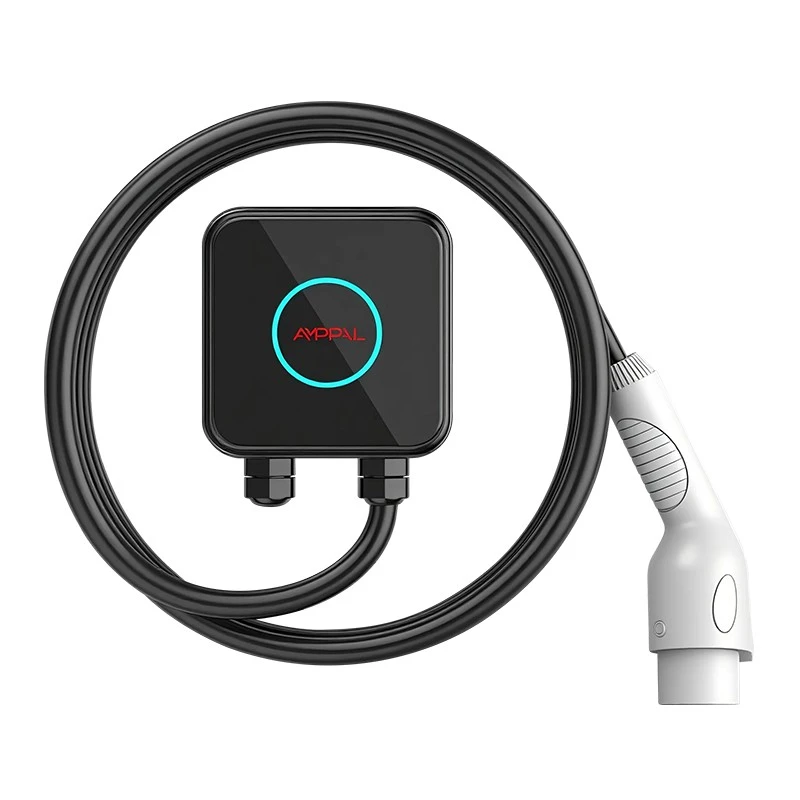

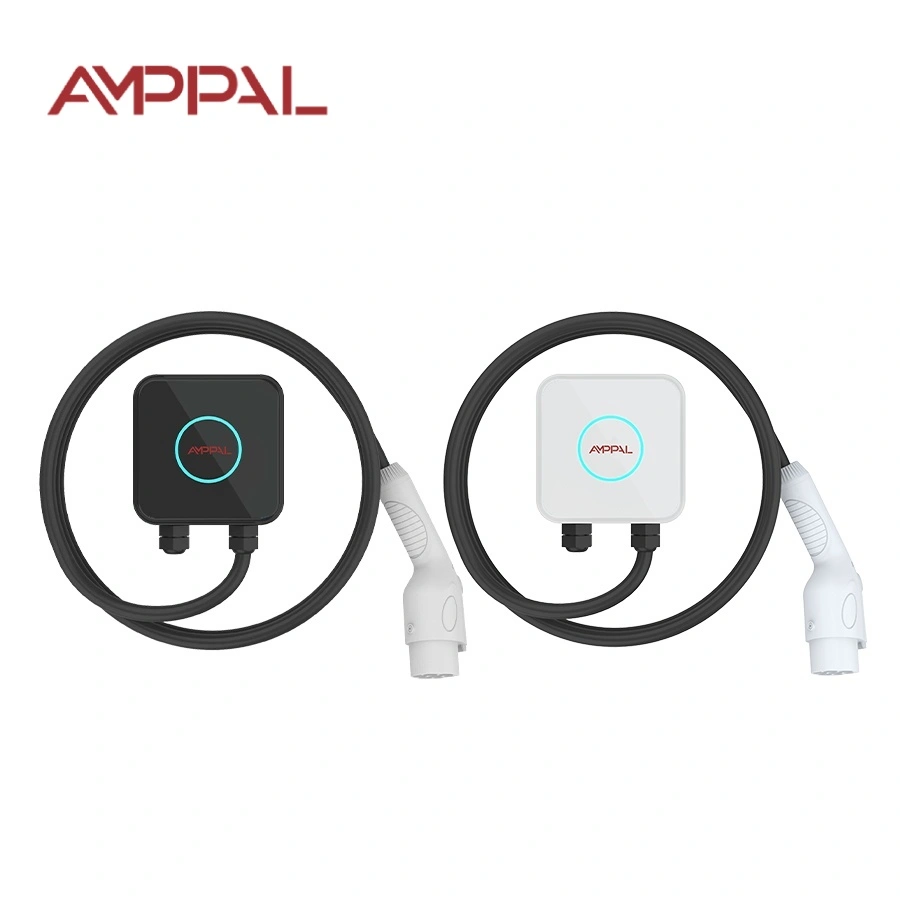

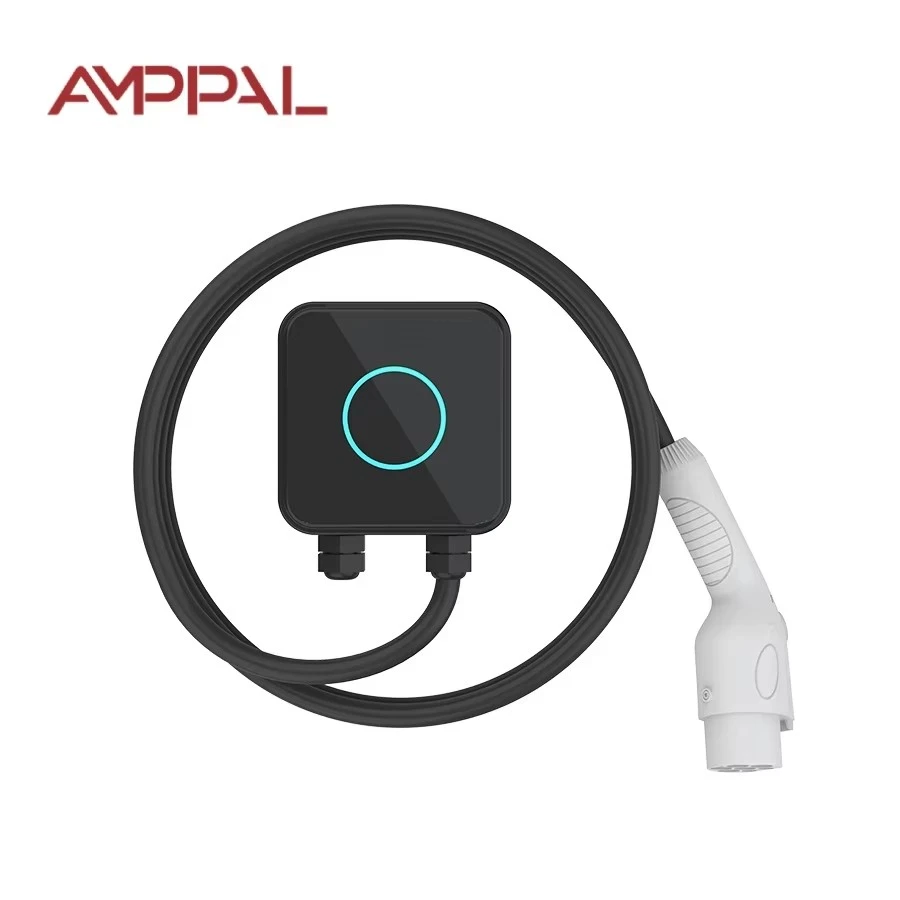

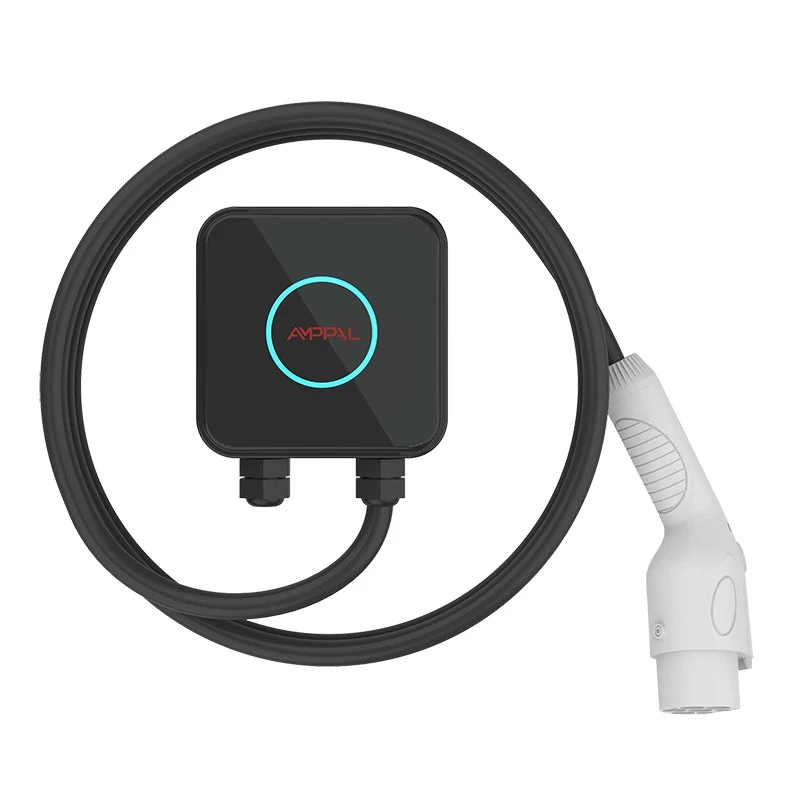

AMPPAL 7kW Compact е полначот што можете да го одвртите од ѕидот во петок попладне и да работи во нов град до понеделник.

Повеќето сопственици на електрични возила ја третираат ѕидната кутија како мебел - заштрафена, со кабел, дел од куќата. Ако изнајмите, менувате работни места или летувате на втор имот, таа трајност станува обврска.

Оваа единица тежи околу 1 кг и се фиксира со четири завртки. Деинсталирајте, завиткајте го кабелот од 5 метри и тој се вози во багажникот до резервната гума.

Целосно полнење од 32 А од тело со големина на книга

Седум киловати на 230 V значат 32 А - приближно 30 km досег на час на типично EV или батерија од 40 kWh наполнета за околу шест часа.

Телото е сè уште 150 на 150 на 65 мм. Трикот: полнењето со наизменична струја нема трансформатор во кутијата; конверзијата живее во автомобилот. Така, станицата останува мала додека рејтингот на моќноста расте.

Термичкото управување се разликува од нашата верзија од 3,5 kW - 7 kW работи со запечатено јадро од алуминиумски ладилник во термопластичната UL94 V-0 обвивка, а тестирањето на оптоварување ја одржува површината под 60C на амбиентална температура од 35C.

IP54 не дозволува прскање од дожд и прашина, а контролната плоча со конформално обложена ја преживува кондензацијата во незагреана гаража.

Релето 32А и патеката за снабдување со сплотена се оценети за континуирана работа, така што кутијата работи осумчасовни сесии преку ноќ без вознемирувачки патувања.

Како функционира системот за брзо монтирање

Задната плоча се завртува на ѕидот еднаш; телото на полначот се лизга на него и се заклучува со две завртки за затворање. Отклучувањето трае стандарден хексаген клуч, вкупно околу три минути.

Електрично, ви треба посветено 32А коло со тип А или Б RCD. Ние испорачуваме жлезди за кабел со големина за доводниот кабел, така што истата куќиште се справува со цврсто жичено инсталирање.

За навистина привремени поставки - изнајмена куќа за една сезона, работилница - електричар може да ја поврзе ѕидната страна на штекерот 32А и единицата се приклучува преку сопствен доводен вод. Потврдете ги локалните правила; некои земји го ограничуваат ова.

Страната за полнење е фиксен кабел од 5 метри. Приклучокот за автомобил е она што се разликува, затоа изберете тип 2, тип 1 или GB/T за да одговара на вашето возило кога нарачувате.

Технички спецификации

Изнајмувачи, кампери и втори домови: кој има најголема корист

1) Изнајмувачи кои се движат на секои 1-3 години - полначот се движи со закупот, а не ѕидот на станоиздавачот. 2) Сопственици на викендичка или ски вила кои одбиваат да купат два полначи. 3) Возачи на ЕВ кои поминуваат недели во куќата на роднина и сакаат вистинско полнење преку ноќ. 4) Преземјувачи и кампери кои влечат електрично возило, се полнат на приклучоци за кампување. 5) Дилери и препродавачи кои демо полначи на саеми и клиенти сајтови.

Секој од овие корисници се соочува со истиот проблем: фиксниот полнач се троши во моментот кога заминувате. Компактот го претвора тој фиксен трошок во пренослив.

За контекст, две единици плус кабли се вклопуваат во стандардна 60-литарска чашка - детаљ што е важен кога препродавачот оди на саем со демо залихи.

Отстранлив наспроти фиксна инсталација: трампа

Ги продаваме и станиците само за фиксна и оваа отстранлива, па нека бидеме искрени за компромисот.

Постојаниот полнач е поуреден: нема видливи завртки, нема повторно жици на следното место, обично подолг кабел. Ако го поседувате вашиот дом и ќе останете пет години, подобро е да купите фиксна единица.

Компактот заменува малку уредност за преносливост. Неговите вистински лоши страни: мора да организирате коло од 32 А на секоја нова локација, а кабелот од 5 метри е пократок од 7-8 метри што се наоѓа на поголемите единици.

Ако никогаш не планирате да се преселите, плаќате мала премија за функцијата за брзо ослободување што нема да ја користите. Тоа е искрената математика.

Стандарди, тестирање и усогласеност

CE ознака; тестирано според IEC 61851-1:2017 за полнење на наизменична струја во режим 3.

Куќиште UL94 V-0 отпорно на пламен; истото семејство на куќишта се користи во нашите единици на флота.

100% тестирање на производство: континуитет на заземјување, 500V DC изолација, 1,5kV диелектрик отпор.

Тестирањето на типот вклучува 96-часовен прскање со сол и трчање на издржливост со реле од 500.000 циклуси.

Сериски сертификати за контактори, струјни сензори и MCU од одобрени добавувачи.

Фабрички сертификати: CE, TUV, CB, UL - ревидирани од надворешни нотифицирани тела на возен распоред.

Од SMT линија до картон за испорака

Редоследот на градење во нашата фабрика во Јуекинг (Жеџијанг) е:

1) SMT склоп со автоматска оптичка инспекција.

2) Нанесен и излечен конформален слој.

3) Јадрото на ладилникот и оџакот на релето собрани во обвивката.

4) Кабел од 5 метри вграден преку жлезди со контролиран вртежен момент.

5) Симулиран функционален тест на возило на 32А.

6) Тестирање на високо-тенџере и континуитет на земјата.

7) Сериско ласерско обележување и финална визуелна проверка.

8) Картонско пакување со плоча за монтирање, хексадецимален клуч и рачен, плус 24-часовен примерок за согорување по серија.

AC и DC линиите работат одделно во постројката; Лимот за поголемите станици доаѓа од линиите на роботи изградени со партнерите на FANUC (Шангај) и TRUMPF (Германија). Годишниот капацитет надминува еден милион единици.

Дали 7 kW е вистинската брзина за вашето возење?

Седум киловати ја покриваат класичната шема во текот на ноќта: 30 километри досег на час, осум часа паркирање е еднакво на додадени 240 километри. Тоа ги задоволува повеќето патници, па дури и патувањата за изнајмување на долги растојанија.

Не е вистинскиот производ ако возите повеќе од 250 km дневно без друго полнење, или ако вашиот автомобил прифаќа 3-фазни 11 kW, а вашиот дом има 3-фазни жици - тогаш станицата од 11 kW ви служи подобро.

И тоа е претерано за plug-in хибрид со батерија од 10 kWh; 3,5 kW Compact би го наполнил тоа преку ноќ и би чинел помалку за купување.

Што добивате од фабриката што другите ја прескокнуваат

Директен производител: Zhejiang Anfu New Energy Technology Co., Ltd., основана во 2014 година, специјализирано претпријатие на национално ниво со над 260 вработени.

Стандардно време на испорака 15-20 работни дена; примероци испорачани со воздух за 3-5 работни дена.

OEM опции од 100 единици: лого, должина на кабел, стандарден приклучок (Тип 1/Тип 2/GB/T), боја на куќиштето.

Извозната документација е завршена: CE декларација, извештај за тестирање IEC 61851-1, сертификат за фабричка инспекција.

рекорд во 40+ земји; референтни партнери вклучуваат NEOM (Саудиска Арабија) и Sime Darby (Малезија).

Пробен MOQ од 1 единица; ценовни нивоа од 50 и 500 единици.

Опции за кутија, тежина и товар

Картонот за испорака е 210 x 210 x 120 mm со тежина од околу 1,7 kg со плочата за монтирање и алати. Палета од 50 единици тежи под 90 кг, поради што воздушниот товар е стандарден за мали нарачки - обично 5-7 дена од врата до врата до Европа.

Морски товар: околу 1.200 единици по контејнер од 20 стапки на 24 палети од 50 картони завиткани со смалување.

Услови: FOB Ningbo или Шангај, EXW или CIF. Документацијата вклучува комерцијална фактура, листа за пакување, CE декларација и сертификат за потекло; L/C и D/P прифатени.

Гаранција, резервни делови и сервисен одговор

2-годишна гаранција за производствени дефекти; труд и враќање-превозот договорени по случај.

Резервни - реле, контролна табла, кабел, плоча за монтирање - испорачани во рок од 7 работни дена.

Дијагноза на дефекти на фотографија или видео со одговор на инженерот во рок од еден работен ден.

Одржување на корисникот: избришете ги отворите за вентилација, проверете ја обвивката на кабелот, повторно затегнете ги завртките еден месец по инсталирањето.

Договори за услуга на дилери со локални партнери во Германија, Франција и ОАЕ.

Што треба и што не треба при движење на полначот

Погрешно: исфрлање на доводниот кабел и мокрење на уредот. Десно: исклучете го прекинувачот, исушете ги жлездите, лабаво завиткајте го кабелот, чувајте ја кутијата исправена во багажникот.

Погрешно: повторно инсталирање на новата адреса без електричар да го провери колото. Десно: локален електричар нека потврди капацитет од 32 А и типот на RCD пред да ја навртувате плочата.

Погрешно: носење на уредот со кабелот за полнење. Десно: подигнете го за телото - кабелот е оценет за струја, а не за ракување со багажот.

Погрешно: оставајќи го пиштолот тип 2 да виси на земја на привременото место. Десно: употребете ја ѕидната футрола или вметнете го пиштолот ако не постои футрола.

Погрешно: ако се претпостави дека било кој приклучок од 230 V на дестинацијата ќе биде добар. Десно: проверете дали има вистинско коло способно за 32А; приклучокот од 13 А ќе ја прекине или гаси сесијата.

Сопственикот доживува со подвижен полнач

Софтверски инженер што изнајмува во Даблин се сели во просек на секои 18 месеци. Тој го чува комплетот за монтажа во торбичка и вели дека за потег сега е потребна „една пауза за ручек“: прекинувач, четири завртки, кутија во автомобилот, повторно инсталирај во новиот стан. Неговиот грч: кабелот од 5 метри е прицврстен за далечната страна на двојниот залив, така што тој се паркира со носот.

Брачен пар во Ванкувер чува еден Compact за нивниот стан и кабина покрај езеро на четири часа, купувајќи втора задна плоча за ѕидниот хардвер да остане на двете локации. Уловот што го најдоа: во кабината, 7 kW го максимизира колото од 32 А, така што бојлерот и полначот не можат да работат заедно - тие закажуваат полнење преку ноќ.

Преземач во Австралија наплаќа од кампот 32А и известува дека единицата преживеала 4.000 километри патишта со чакал во багажникот. Мала забелешка: картичката за брз почеток е само англиски и тој сака француска/шпанска верзија во кутијата.

Прашања што најмногу ги поставуваат изнајмувачите

П: Дали ми треба дозвола од сопственикот за да го инсталирам ова?

О: Задната плоча остава четири мали отвори за завртки, затоа прашајте прво; повеќето сопственици го прифаќаат бидејќи отстранувањето е чисто.

П: Дали навистина можам сам да го преместам?

О: Деинсталирањето е безбедно, но на секое повторно инсталирање му треба електричар за да го потврди колото.

П: Дали ќе се полни побрзо од кабелот за баба?

О: Да - околу три пати побрзо од полнењето на кабелот за домаќинство од 8А.

П: Што ако мојот следен дом има само еднофазен 16А?

О: Единицата се прилагодува и се полни со 3,7 kW таму.

П: Кој приклучок да нарачам?

О: Тип 2 за европски автомобили, Тип 1 за повеќето јапонски и американски модели, GB/T за возила на кинескиот пазар.

П: Дали куќиштето е доволно цврсто за патување во багажникот?

О: Обвивката UL94 V-0 со запечатено јадро на ладилникот е докажана во флота; ако е можно, пакувајте го во оригиналниот картон.

П: Што ако го изгубам хексадетичниот клуч?

О: Тоа е стандардна големина што се продава насекаде; во кутијата вклучуваме и резервна.

П: Колку долго е целосно полнење на типично EV?

О: Батеријата од 40 kWh оди од 10% до 100% за околу 5,5-6 часа на 7 kW.

П: Дали една единица може да наполни два автомобили?

О: Не - еден конектор по единица; додадете втор Compact ако ви требаат две заливи.
