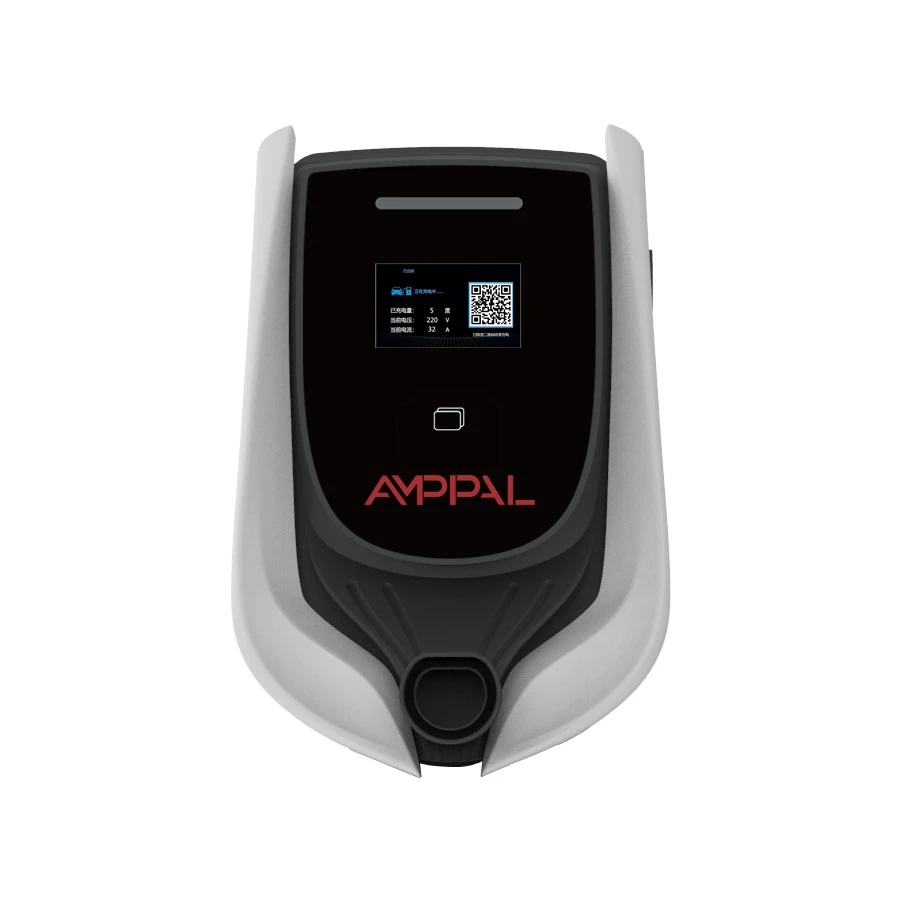

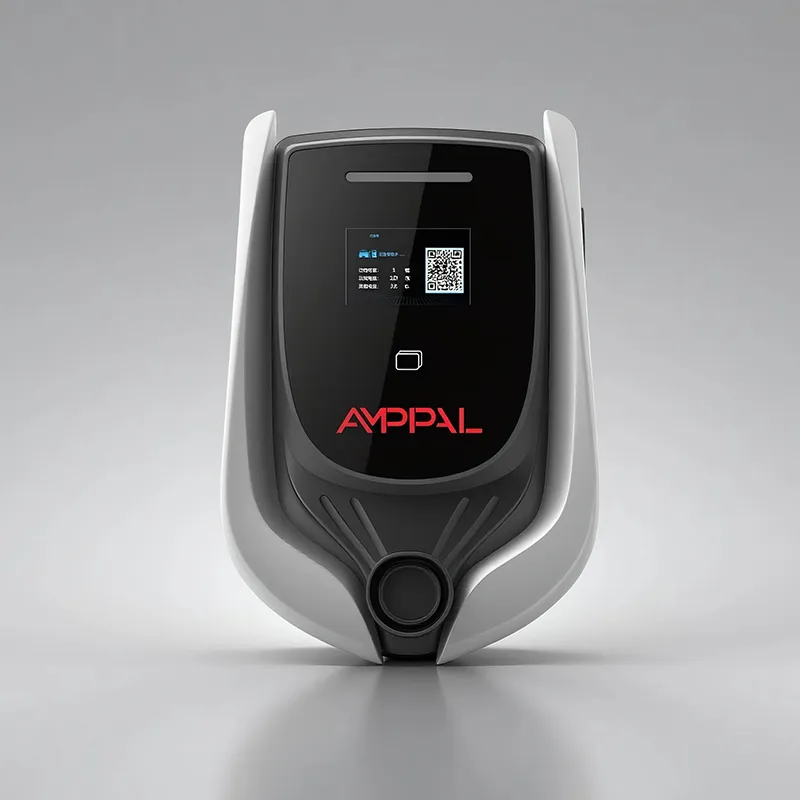

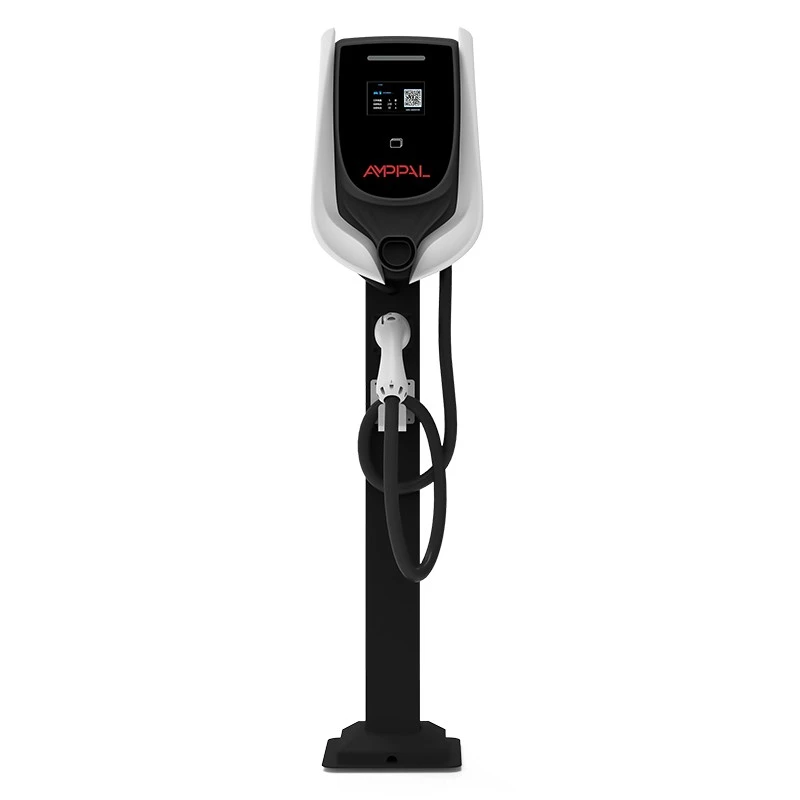

Станица за полнење 7 kW OCPP Smart AC EV за комерцијални објекти

Зошто UL сертификацијата е важна повеќе од рејтингот на моќност во САД

Во Соединетите Држави, сертификатот е важен повеќе од киловатите - а сертификатот е UL. Оваа станица од 7 kW (Модел AF-AC-7-L/B-A-M-4-SD-P) не е европски производ продаден на Американци; тоа е единица за снабдување со EV изградена, тестирана и документирана според двата UL стандарди што американските власти всушност ги проверуваат: UL 2202 и UL 2231-2.

Разликата помеѓу продажбата во ЕУ и продажбата во САД е разликата помеѓу самодекларацијата и огласот од трета страна. CE е декларација на производителот за европскиот пазар; Американските градежни инспектори, осигурителни компании и комунални претпријатија бараат UL, а многу програми за попуст за комунални услуги едноставно одбиваат опрема без неа.

Членот 625 на NEC е шифрата што ги регулира инсталациите на опремата за полнење ЕВ, а инспекторите ја применуваат преку локалната власт која има јурисдикција. Станицата на списокот UL со јасна табличка со име го прави краток разговорот за дозволата. Тоа е вистинскиот производ овде: документација што се затвора, дозволи што поминува и осигурување што останува мирно.

Шест Предности на оваа станица предводени од усогласеност

Списокот UL 2202 го покрива целосниот систем за полнење, што е она што американските проектни инженери го ставаат во листот со спецификации.

UL 2231-2 ги покрива колата за заштита на персоналот, инспекторите на безбедносниот слој од удари проверуваат пред да стават енергија.

240V еднофазен на 32А одговара на стандардната северноамериканска резиденцијална и лесна комерцијална услуга.

RFID плус OCPP 1.6j ја претвора станицата во средство кое може да се наплати, а не во бесплатен излез за нерезиденти.

Запечатувањето IP54 и рејтингот на бучава од ≤40 dB го одржуваат одржлив за гаражи, паркинзи и внатрешен паркинг.

Ознаката UL на табличката со име може да се провери во онлајн директориумот на UL, на кој купувачите проверуваат пред да нарачаат.

Технички спецификации

Распоредување низ САД и Канада

Домување со повеќе семејства во држави со шифри за градење подготвени за EV, каде што секое паркинг место е претходно поврзано на 240 V.

Наплата на работното место за парти за вработени, со наплата на трошоците преку OCPP backend.

Гаражи на владение во Канада каде што на одборот му треба мерење и контрола на пристап по сопственик.

Хотелски и малопродажен паркинг каде гостите наплаќаат ноќевање, а фолиото ги носи трошоците.

Лесни флоти во дворови со комбиња и пикапи кои паркираат 8-10 часа и имаат потреба од сигурни сесии од 32А.

Што всушност потврдуваат UL 2202 и UL 2231-2

UL 2202 е безбедносен стандард за опремата на системот за полнење на електрични возила: конструкција, ожичување, изолација и однесување во пожар на комплетната станица при нормални услови и услови за дефекти. Поминувањето значи дека куќиштето, контакторот, распоредот на ПХБ и термичкиот дизајн се прегледани од инженерите на UL во однос на објавените барања.

UL 2231-2 е стандард за заштита на персоналот. Управува со колата што спречува електричен удар кога корисникот се приклучува, исклучува или допира влажен конектор: проверки на континуитетот на заземјувањето, следење на струјата на истекување и механизмите што го исклучуваат излезот пред да дојде до контакт со дел под напон.

Двата огласи се наоѓаат во јавниот именик на UL под бројот на моделот, така што електроинспекторот во Тексас и инженерот на станови во Торонто го гледаат токму истиот сертификат што ви го испраќаме. Нема игри за фотокопирање, нема јазик „еквивалент на UL“ - списокот е доказ.

Надвор од UL: Обезбедување на квалитет во производството

Секоја производна серија е проследена со сериски број до нејзините тест записи, кои ги чуваме десет години.

Секоја станица прави целосен хипотен и тест за изолација пред пакувањето; се евидентирани вредностите на пропусниците.

Секоја конструкција на фирмверот се извршува со референтен подлога пред објавувањето, така што ажурирањето не може тивко да ја наруши вашата интеграција за наплата.

Опсегот на RFID читачот, LCD контрастот и функцијата LED лента се проверуваат на секоја единица, а не на примерок.

Резултатите од IP54 и акустичните (≤40dB) се проверуваат на примероците за производство и се доставуваат со серискиот запис.

Сопствениот систем за квалитет на фабриката се ревидира во рамките на програмата за надзор на UL, така што листата останува во живо.

Од лим до завршена станица: осум чекори

Линијата го дели кампусот Жеџијанг кој испорача над еден милион единици за полнење во 2024 година, со роботи FANUC на склопување и TRUMPF ласерски секачи на куќиштата.

1. Челикот на куќиштето е ласерски исечен, со сопирачки притискање и обложен со прав.

2. Дихтунзи и површините за заптивање IP54 се монтирани и проверени.

3. Таблите за напојување и комуникација се изградени во SMT и се лемеат со повторно проток.

4. LCD, LED лентата и RFID модулот се монтирани и калибрирани.

5. Софтверот е вчитан и ниту една единица не поминува низ оваа станица додека не заврши ракување во живо со нашиот референтен заден дел.

6. Патеките за етернет, 4G, WiFi и RS485 се вежбаат во низа.

7. Тестовите за хипо, изолација и изгореници се извршуваат на секоја станица.

8. Табличките со имиња, UL ознаките и картоните се наоѓаат пред печатот за КК.

Проверка на усогласеност: Дали оваа станица е соодветна за вашата страница?

Оваа станица одговара на локациите во САД и Канада со еднофазна услуга од 240 V, коло од 32 А по штанд и потреба од контрола на пристап или наплата. Општините со шифри подготвени за ЕВ, сопствениците кои бараат попуст за комуналните услуги и изведувачите кои градат специфични проекти ќе откријат дека документацијата на UL прави половина од продажната работа за нив.

Тоа е погрешен производ во три случаи. Местото со трифазна услуга и барања за 11 kW по штанд треба да ја земат станицата OCPP од 11 kW. На локациите на кои им е потребен промет од под 30 минути им е потребен DC, а не оваа единица за наизменична струја. И сајт без намера да управува со корисници или сметки може да заштеди пари на поедноставен модел - стекот RFID и OCPP вредат само кога некој ги администрира.

Пред да нарачате, потврдете три работи кај вашиот електричар: услугата е 240V, колото за штанд е оценето за континуирано 32А, а просторот за паркирање има мрежна патека (Етернет, мобилен сигнал или WiFi) или одобрен офлајн оперативен план. Нашите инженери ќе ја мапираат поврзаноста со вас во секој случај.

Зошто американските монтери избираат AMPPAL

15-20 работни дена од нарачката до испраќањето, што одговара на распоредот за изградба подобро од типичното време на испорака на OEM.

Опции за OEM: вашиот бренд на куќиштето, екранот за подигање и RFID картички, плус англиски прирачници како стандард.

Сертификатите UL 2202 и UL 2231-2, плус фабричките датотеки CE, TÜV и CB, се споделуваат со вашиот тим за спецификации.

MOQ се преговара по нарачка; изведувачите и дистрибутерите најчесто започнуваат со 20-50 единици.

Сами работиме со над 200 станици за полнење, така што купувачите од САД разговараат со тим кој исто така работи со полначи, а не само што ги продава.

Извоз на пакување, вчитување контејнер и документација

Секоја станица се испорачува во картон со пена близу 58 × 42 × 30 cm, бруто тежина околу 12 kg, со ѕиден држач, стартер RFID картички и прирачник. Картоните ја носат табличката со името на моделот и ознаката UL за лесна проверка на пристаништето.

Палетизираниот морски товар трае 24-30 станици по палета и приближно 300 на контејнер со 40 HQ; мешаните оптоварувања со станиците OCPP од 3,5 kW и 11 kW се рутина за дистрибутерите што градат опсег.

За американските царински посредници се подготвуваат документи: комерцијална фактура, листа за пакување, сертификат за потекло и копии од UL сертификатите. Ги цитираме EXW, FOB Ningbo или CIF и испраќаме преку Ningbo или Шангај.

Гаранција и локална структура за поддршка

Двегодишна гаранција за производни дефекти на станицата и внатрешните модули.

Часовите за поддршка се преклопуваат со временските зони во САД, а далечинската дијагностика ги чита дневниците на OCPP со вас на повик.

Читачите, LCD панелите и модулите за напојување се испорачуваат од залиха за 3-5 работни дена.

Ажурирањата на фирмверот оддалечуваат низ задниот дел; Компонентите наведени во UL никогаш не се заменуваат со замени.

По укинувањето на овој модел продолжуваат пет години капак за резервни делови.

Грешки при инсталирање и ракување што треба да се избегнуваат

Погрешно: напојување на станицата пред локалната власт да ја потпише дозволата. Десно: повлекување на дозволата, прикажување на списокот UL и напојување по проверката.

Погрешно: слетување на станицата на заедничко коло 50А со други оптоварувања. Десно: посветено коло со 32А континуирано оценка по штанд, по NEC 625.

Погрешно: прескокнување на проверката на теренот бидејќи „работи на последната локација“. Десно: проверете го заземјувањето и континуитетот на заземјувањето на локацијата; Заштитата UL 2231-2 зависи од тоа.

Погрешно: давање една РФИД картичка на целата зграда. Десно: картички по корисник, така што дневникот за трансакции на OCPP останува значаен за наплата.

Погрешно: ако се претпостави дека мрежниот неуспех ја нарушува станицата. Десно: познатите картички наплатуваат од локалниот список и трансакциите се поставуваат кога врската ќе се врати.

Повратни информации од северноамериканските монтери и флоти

Електричен изведувач во метрото Далас-Форт Ворт инсталирал 30 станици во три проекти за повеќе семејства во 2025 година. Тој вели дека датотеката UL ги скратила разговорите за неговите дозволи од недели на денови, а неговата единствена жалба е единицата од 12 килограми е лифт за две лица на скала - неговата екипа сега користи помошник на секое качување.

Одбор за станови во Торонто управува со четири станици во подземна гаража. Управувачот со имот извезува извештаи по сопственик на kWh секој месец; единственото криво е менијата на LCD-екранот само на англиски, кои сопственикот на франкофонот ги означи во текот на првиот месец.

Надзорник на флотата во Чикаго наплаќа 12 работни комбиња во текот на ноќта на осум станици. Сесиите беа сигурни во текот на една зима во Илиноис; Неговата забелешка до нас беше дека LED лентата е доволно светла за читање на таблата со исечоци на темно место, што тој го смета како карактеристика, иако неговиот возач во ноќна смена го нарекува „светилник“.

Прашања за усогласеност што ги поставуваат купувачите од САД

П: Што значи UL Listed за оваа станица?

О: Инженерите на UL ја прегледаа и тестираа комплетната единица на UL 2202 и UL 2231-2, а списокот останува во живо под фабрички надзор.

П: CE е прифатен во САД, нели?

О: Не. CE е декларација на пазарот на ЕУ; Американските власти кои имаат јурисдикција бараат списоци од трети страни, како што е UL, и многу комунални услуги ги бараат за попусти.

П: Што е NEC 625?

О: Статијата од Националниот електричен законик што ја покрива инсталацијата на опремата за полнење EV - барања за големина на колото, заземјување и исклучување.

П: Дали инсталацијата бара дозвола?

О: Во повеќето американски и канадски јурисдикции, да, и листата на UL е токму она што инспекторот сака да го види на табличката со имиња.

П: Дали ќе наплаќа EV на американскиот пазар?

О: Да, испорачува еднофазен напон од 240V до 32А со конфигурирана варијанта на конектор за вашиот пазар.

П: Дали се применуваат попусти за комунални услуги?

О: Многу американски комунални претпријатија условуваат попусти за опремата на листата на UL; проверете ја програмската листа на вашата локална алатка.

П: Што ако паркинг просторот нема интернет?

О: Станицата води локален список за овластување и складира трансакции, прикачувајќи ги кога е достапна врска.

П: Како функционира комерцијалното наплата?

О: РФИД картичките се мапираат на сметките во заднината на OCPP, што ги претвора сесиите во фактури или извештаи за распределба.
