120 kW Multi-Gun DC EV полнач за повеќе возила и полнење на флота

Што всушност прави кабинетот со четири пиштоли од 120 kW

Приклучете единечно EV во AF-DC-120-Y-D-Z-4-H и ќе ги повлече целосните 120 kW; вклучете го во секунда и кабинетот тивко го пресекува буџетот на 60 kW секој. Тоа повторно сечење, а не самиот модул за напојување, е она што одлучува дали возачите ќе ви остават преглед со пет ѕвезди или галамење со една ѕвезда.

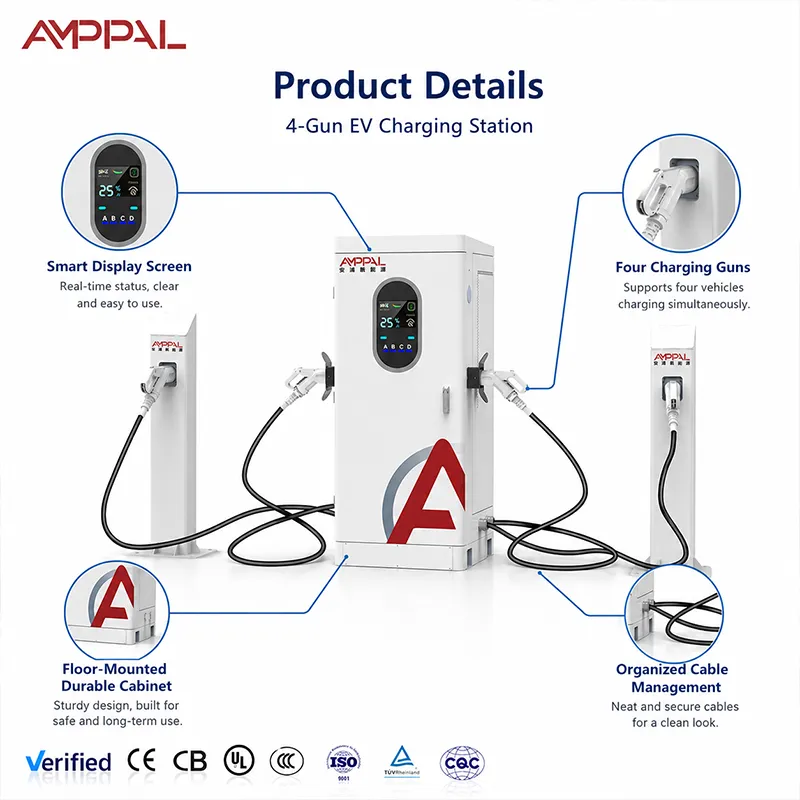

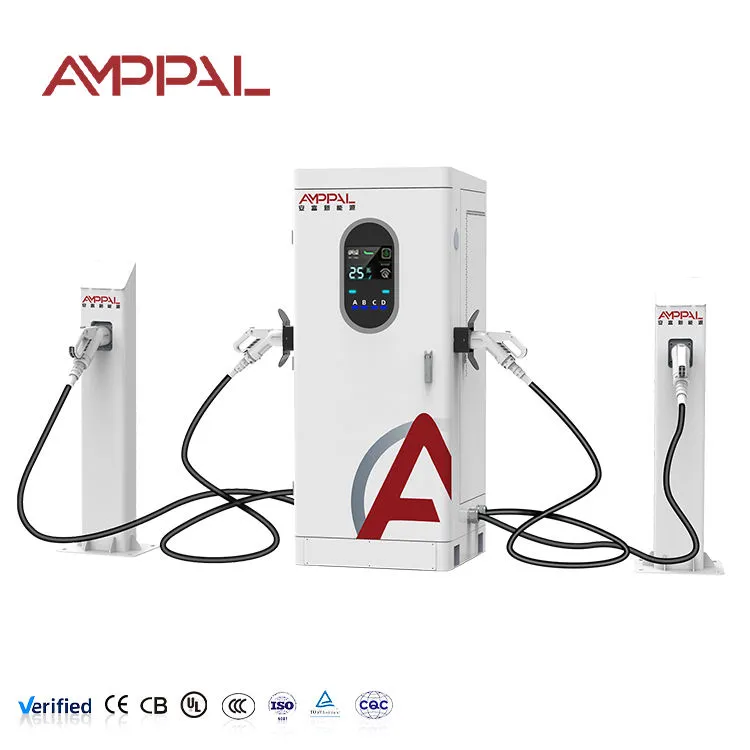

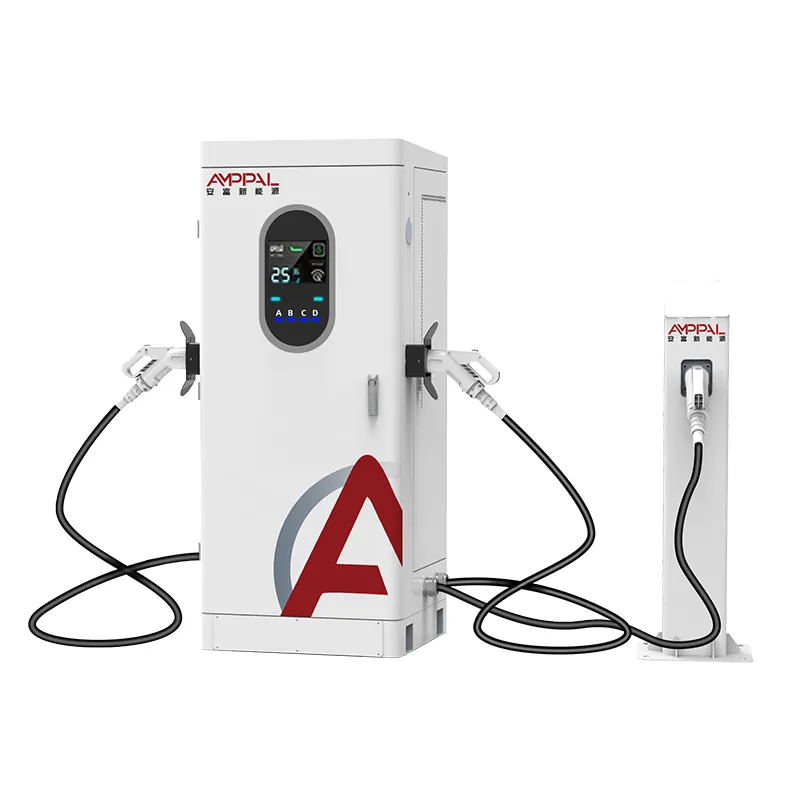

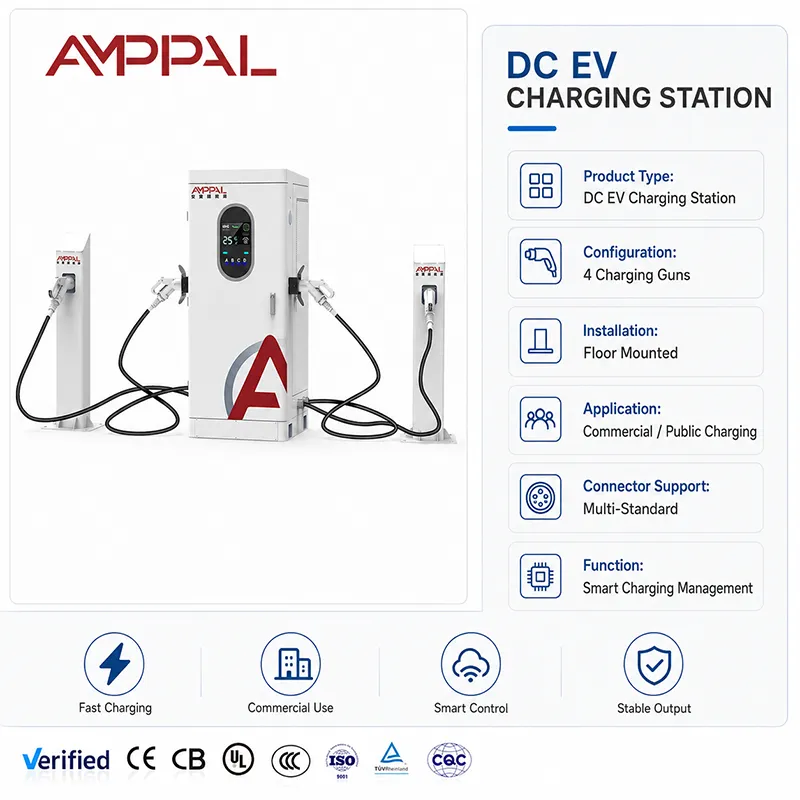

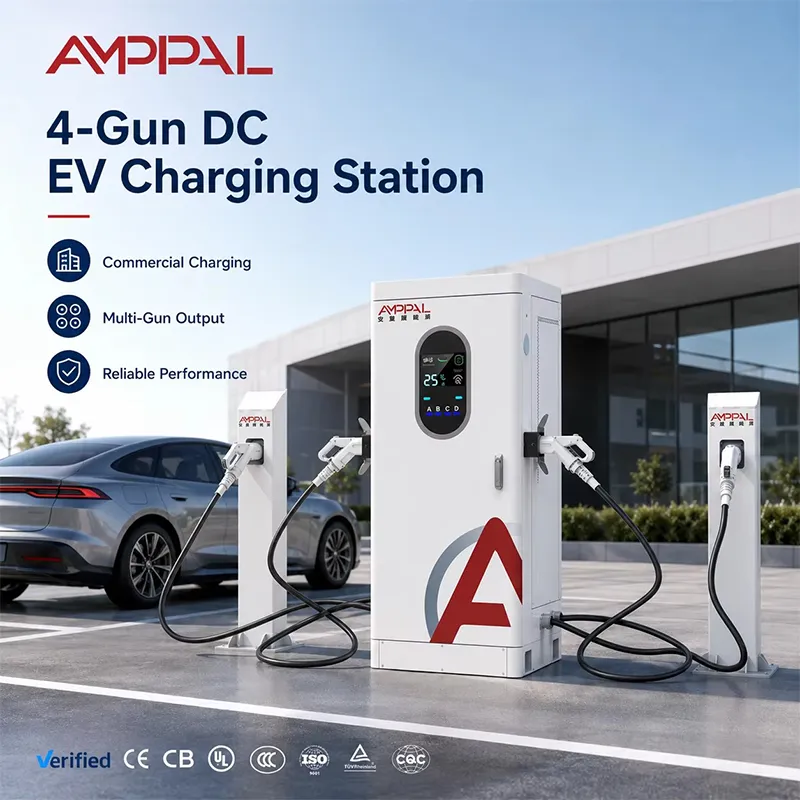

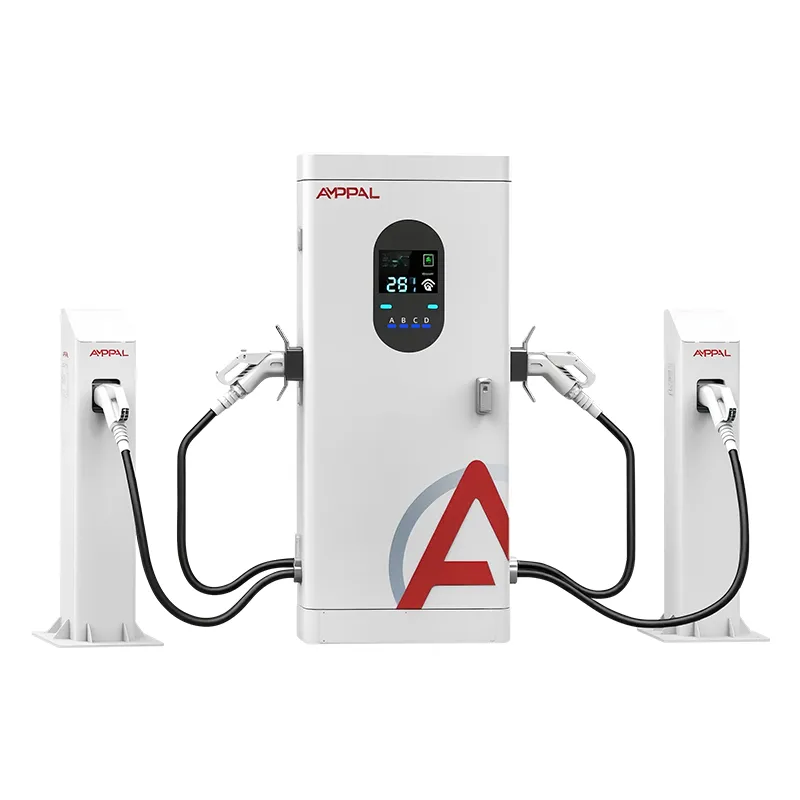

Овој DC EV полнач со повеќе пиштоли од 120 kW за повеќе возила и полнење на флота е интегриран DC полнач со повеќе пиштоли: еден кабинет, еден влез AC380V, четири излези кои делат еден базен за напојување. Не се четири полначи споени заедно. Тоа е една машина од 120 kW чиј софтвер одлучува каде оди енергијата, секунда по секунда. Операторите кои разбираат дека софтверот го обликуваат искуството на редот.

Пет работи што ги менува моторот за распределба

Правилата за распределба што сте ги поставиле, а не фабричките: прв дојден-прв услужен, дури и поделен или приоритетен пиштол - променети на екранот на допир или преку OCPP заднината, без отворање на кабинетот.

Пиштолите во мирување престануваат да плаќаат кирија: кога позицијата C е празна, нејзиниот удел автоматски тече кон зафатените пиштоли. 120 kW никогаш не се паркираат во неискористен штекер.

Екранот ја кажува вистината: секоја сесија покажува напон и струја во живо, така што возачот што „забавил“ може да види дека тоа е распределба, а не грешка. Тој еден екран завршува повеќе аргументи од кој било билет за помош.

Тековните ограничувања се дел од математиката: излезната моќност достигнува 250 А, така што само возило од 800 V може да ги преземе целосните 120 kW, додека автомобил од 400 V достигнува максимум околу 100 kW. Кабинетот ги прикажува двата броја во живо.

Технички спецификации

Каде што 120 kW сплитер заработува

Урбани магацини за такси: три такси возила пијат по 30 kW, додека една високонапонска лимузина го зема остатокот од базенот.

Паркинг во хотел и трговски центар: гостите за ноќевање наплаќаат со релаксирано темпо; само еден дневен посетител се приближува до целосните 120 kW.

Мали дворови со флота со 4-8 ЕВ и единечна линија за напојување од 120 kW, сопственикот нема да ги надгради.

Автопатски јам-стопирања со пристигнувања на пукање - четири пиштоли апсорбираат мал бран без втор трансформатор.

Врвни центри за возење во топла клима: присилното ладење со воздух и куќиштето со IP54 се справуваат со денови од 40 степени и правливите рабници.

Како Кабинетот одлучува кој што ќе добие

Контролорот постојано го проверува барањето на секој поврзан пиштол - напонот на батеријата, побарувачката на струја и правилото што сте го избрале. „Прв дојден-прв услужен“ е стандардно: првиот автомобил го добива она што го бара, вториот зема од она што останува, а подоцна пристигнувањата го делат остатокот. Дури и поделбата го дели базенот меѓу окупираните пушки.

Еве што всушност чувствуваат математичките возачи. Само еден автомобил: полн базен. Два автомобили: по 60 kW. Четири автомобили: по 30 kW - под претпоставка дека возилата можат да ги прифатат тие броеви. Две предупредувања се важни. Прво, таванот од 250 А: батеријата од 400 V што бара 300 А е ограничена на близу 100 kW, така што моментот „целосни 120 kW“ им припаѓа на возилата од 800 V.

Она што возачот го гледа, тогаш, е отстапување кога некој нов ќе се приклучи и бавно намалување на струјата додека нивната сопствена батерија се качува. Ниту е вина. На екранот се прикажува новото делење во рок од една секунда, а LED лентата ја менува бојата, така што редот знае кој пиштол е бесплатен.

Квалитетни порти зад ознаките CE, TUV, UL и CB

Тестирање на типот на целосниот кабинет, а не на примерок од клупата: EMC, отпорност на диелектрик и заштитно заземјување потврдено на единицата 1820x750x735 како што е испорачана.

96-часовно прскање со сол на куќиштето и пиштолите - проверка на корозија на крајбрежјето што е важна во заливските и југоисточните азиски локации.

Термичко натопување на амбиентална температура од 50C со затворени врати; кривата на намалување е отпечатена во прирачникот, не е откриена на лице место.

IP54 Испитување дожд и прашина на заптивките на вратите и жлездите за кабли пред уредот да ја напушти линијата.

Сериски записи: тест датотеката на секој кабинет може да се побара со пратката - корисно кога тендерот за проект бара доказ.

Осум чекори од челик за серпентина до тестиран кабинет

1. Ласерско сечење на TRUMPF машините и CNC свиткување со притискање на сопирачките — лимот ја поставува приказната IP54.

2. Облога во прав и стврднување, со примерок од прскање сол изваден од секоја серија.

3. склопување на PCBA на линијата DC; AMPPAL работи на склопот на наизменична струја и еднонасочна струја одделно, така што кабинетите со еднонасочна струја никогаш не ги споделуваат алатките со опремата за наизменична струја.

4. Интеграција на модулот за напојување со склоп на собирници контролиран со вртежен момент - лабавата собирница се појавува месеци подоцна како жариште.

Дали 120 kW низ четири пиштоли е вистинската математика за вашата страница?

Овој кабинет одговара на локации каде што може да се приклучат четири возила одеднаш, а сесиите траат 25-60 минути: магацини, трговски центри, хотели, мали постојки на автопат. Работете наназад од вашата цел. Приближно, со просечна моќност од 40 kW по зафатен пиштол, полнењето од 50 kWh трае околу 75 минути кога кабинетот е полн, и околу 25 минути кога еден автомобил има базен сам.

Бидете искрени за несовпаѓањата. Ако целиот ваш бизнис е една брза лента со едно возило во исто време, еден пиштол 120 kW или 160 kW чини помалку. Ако ви требаат четири истовремени сесии од 120 kW, овој кабинет е четири пати премал — купете посебни единици.

Зошто купувачите го нарачуваат овој кабинет од AMPPAL

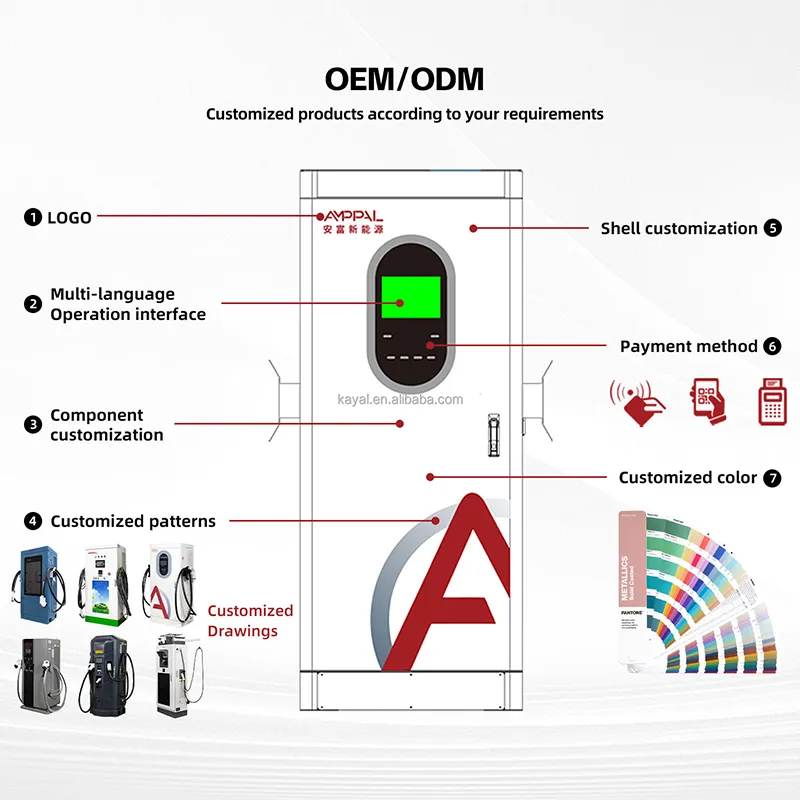

OEM/ODM без драма: лого, боја, етикети за пиштоли и именување на задниот дел конфигурирани по нарачка; Условите за MOQ се поставени по модел во понудата, а единиците на примерокот се испорачуваат пред волуменот.

15-20 работни дена стандардно време на носење на овој модел, сметано од депозит и одобрени уметнички дела.

Комплет за сертификација што одговара на тендери на Блискиот Исток, ЕУ и Америка: CE, TUV, UL, CB, плус CCC дома.

Референтни проекти со реални оперативни податоци: 500 единици со течно ладење испорачани за проектот NEOM за зелен водород во Саудиска Арабија, над 200 станици управувани од нашиот сопствен тим.

Фабрика од 260 луѓе основана во 2014 година во Јуекинг, Жеџијанг - „електричен главен град на Кина“ - што извезува во над 40 земји.

Кутија, палета, контејнер: Како се испраќаат 120 kW

Кабинетот се испорачува исправено во дрвена гајба со големина на телото 1820x750x735 mm со растојание од околу 100 mm по страна; четирите пиштоли се возат во прегради со пена до него. Ковертот на гајба излегува близу 2,0 x 0,95 x 1,0 m, а конечната бруто тежина е наведена на списокот за пакување пред испраќањето.

За товари од контејнери, планирајте околу тој плик: 40 стапки HQ одговара на шест гајби во еден ред со простор за додатоци, а ние повторно го проверуваме планот за складирање според вистинските димензии на контејнерот при секоја нарачка. Нема двајца клиенти кои ја пакуваат истата мешавина, така што конечниот дијаграм за товарење се потврдува со вас пред да замине камионот.

Условите се вашиот повик - FOB, CIF, CFR, DDP или EXW од нашата фабрика во Yueqing - а документите за испорака (комерцијална фактура, список за пакување, товарен лист, сертификат за потекло) ги подготвува нашата канцеларија за извоз, која работи со над 40 земји од дестинација годишно.

Гаранција и резервни делови

Две години на единицата. На ормарите со повеќе пиштоли, склоповите на пиштолите имаат најмногу абење - ги сместуваме сите четири позиции.

Резервни склопови пиштоли (со кабел од 5 или 7 метри) испратени од фабриката во Жеџијанг во рок од 48 часа за складирани предмети.

Далечинска дијагностика преку OCPP конекцијата: повеќето конфигурациски грешки се решаваат преку задниот дел без посета на локацијата.

Годишна листа за проверка за сервисирање испратена со секоја нарачка: филтри за чист воздух, собирници за повторно вртење, проверете ги контактите на пиштолот за изгореници.

Поддршка за пуштање во работа: далечински повик со нашите инженери за да одиме низ првата сесија од крај до крај.

Резервни резервни делови на ниво на модул, а не ветувања на ниво на табла: модулите за напојување може да се заменат и се чуваат за целиот гарантен период.

Погрешно наспроти правилно: Ракување со кабинетот

Погрешно: паркирање така што кабелот од 5 метри е затегнат, а потоа обвинувајќи го полначот кога ќе се истроши конекторот. Десно: совпаѓање на должината на кабелот со распоредот на заливот - пиштоли од 7 метри на далечни ленти, 5 метри на блиски ленти, каблите се враќаат во футролите по секоја сесија.

Погрешно: натрупување кутии на вентилираната страна на кабинетот. Десно: одржување на 40 cm чист простор околу доводот и дување на филтерот чист месечно.

Погрешно: да му кажеш на возачот од 400 V „ќе добиеш 120 kW“ затоа што на знакот пишува 120 kW. Десно: цитирање на вистинската бројка - околу 100 kW на 400 V, полни 120 kW на 800 V - и покажување на екранот во живо.

Погрешно: напојување на кабинетот од заеднички штекер или помал прекинувач. Десно: посветена линија AC380V+-15%, правилно оценет прекинувач и правилно заземјување - дијаграмот за поврзување е во прирачникот.

Погрешно: оставање пиштол да лежи на влажен асфалт додека следниот автомобил чека во редици. Десно: футрола по употреба; LED лентата покажува зелена боја само кога пиштолот е поставен и подготвен.

Што велат операторите по шест месеци

Менаџер на магацинот за такси во Дубаи има прв услужен и ни кажа дека ЛЕД бендот ги преполовил споровите во редот - возачите гледаат кој пиштол е бесплатен пред да паркираат. Неговата жалба: директното сонце го отежнува читливиот екран од 7 инчи во попладневните часови, па затоа завртка мала крошна над кабинетот.

Оператор на трговски центар во Куала Лумпур нарача пушки од 7 милиони на надворешните позиции за да можат автомобилите од задниот дел да стигнат без мешање. Приходите по кабинет се искачија откако тој се префрли на рамномерна поделба, бидејќи ниту еден автомобил не го закопа базенот при брзање на вечерата.

Превозна компанија во Варшава преку ноќ поминува четири комбиња низ еден кабинет. На -15C кабинетот стартуваше и добро ја одржуваше температурата. Нивната забелешка: звукот на звучникот на крајот на сесијата не може да се исклучи од апликацијата, така што работникот во ноќна смена мора да оди до екранот - малолетно, но тие го побарале тоа во следниот фирмвер.

Прашања што купувачите ги поставуваат за распределбата на енергијата

П: Ако се приклучат четири автомобили одеднаш, дали сите четири добиваат точно 30 kW?

О: Со изедначена поделба, да - 120 поделени со четири окупирани пиштоли. Со прв-дојден-прв услужен, првиот автомобил го задржува она што го побарал, а останатите го споделуваат она што останува. Екранот го прикажува делот во живо.

П: Возач рече дека брзината му паднала кога пристигнала друга кола. Дали полначот откажува?

О: Речиси сигурно не. Кабинетот го прераспределува базенот кога започнува нова сесија; неговото тековно се повлекува со еден потег и екранот се ажурира. Тоа е политика, а не неуспех.

П: Може ли еден пиштол секогаш да има приоритет?

О: Да, на една назначена позиција може да се резервира акција; другите три го делат тоа што остана. На два приоритетни пиштоли ќе им требаат два кабинети - математиката не го дозволува тоа.

Q: Will my 400V fleet see 120kW?

О: Не - излезниот плафон од 250 А го ограничува автомобилот од 400 V на приближно 100 kW. Целосните 120 kW се појавуваат на возилата од 800 V. Затоа ги објавуваме сегашните спецификации наместо маркетиншки кратенки.

П: 5m или 7m кабли?

О: Ред по геометрија на заливот. Блиските ленти заземаат 5 m (поевтини, помалку кабел за управување); дофат на попречна лента треба 7м. Мешаните нарачки се нормални - наведете по позиција.

П: Дали правилата за распределба може да се променат по инсталацијата?

О: Да, од екран на допир или преку OCPP, во секое време, нема промена на хардверот. Две недели A/B податоци обично се решаваат кое правило одговара на вашата страница.

П: Што се случува ако еден пиштол откажа?

О: Останатите три продолжуваат да работат. Склоповите на пиштолите се заменливи на терен и се складираат; неуспешната позиција се прикажува како дефект на екранот и во OCPP.

П: OCPP 1.6 или 2.0?

О: И двете. Кажете ни ја вашата платформа пред испораката и ние го тестираме ракувањето против тоа, така што пуштањето во работа не се претвори во сесија за отстранување грешки.
