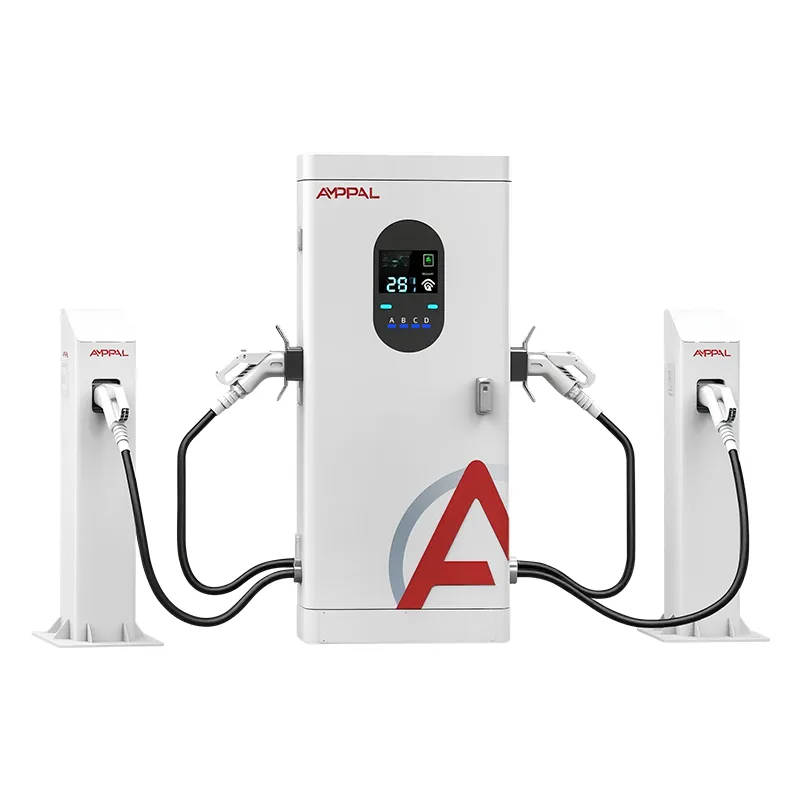

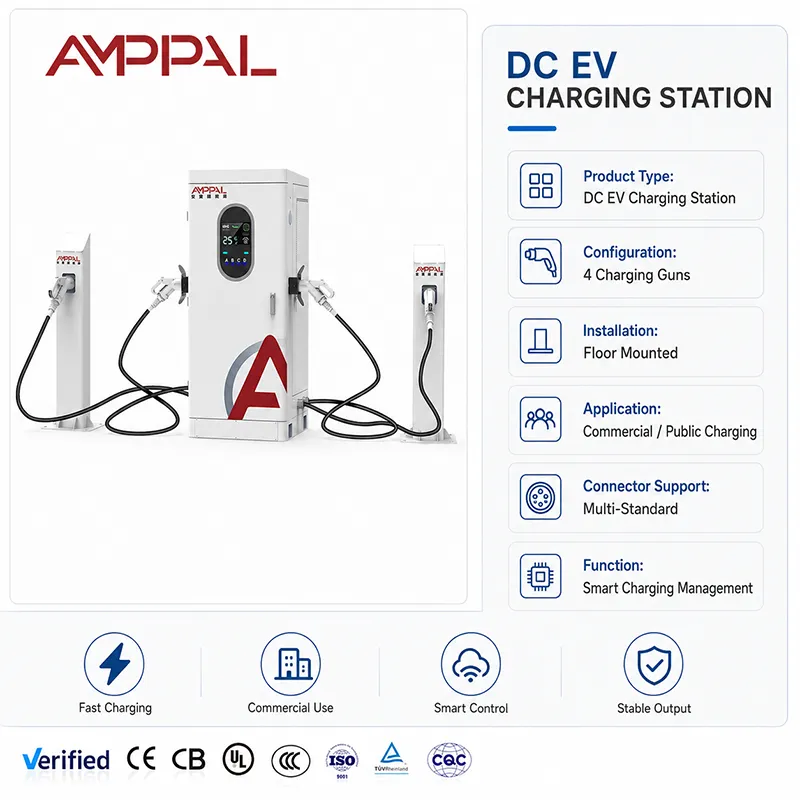

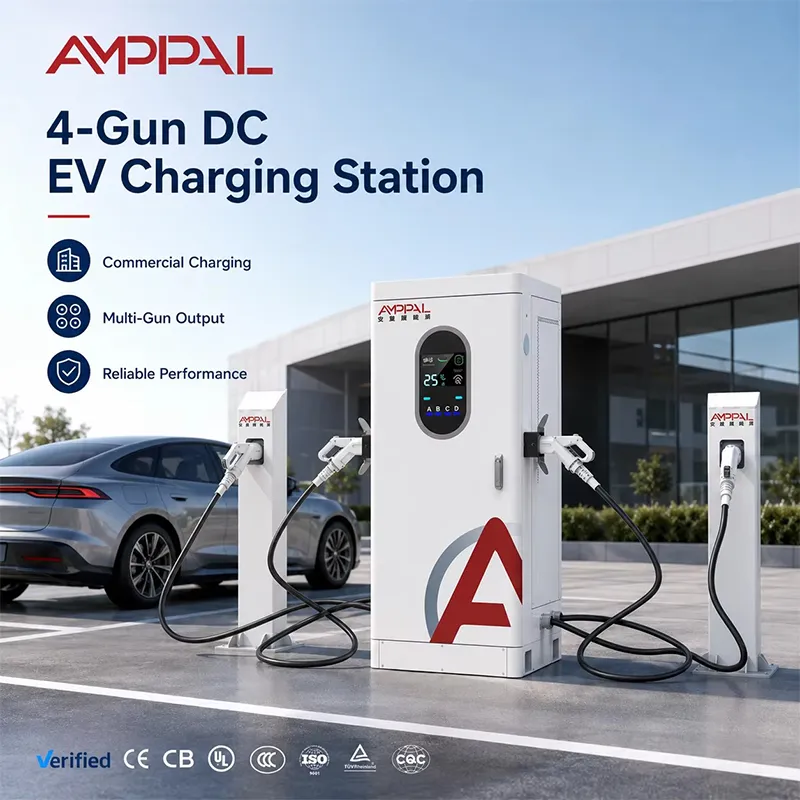

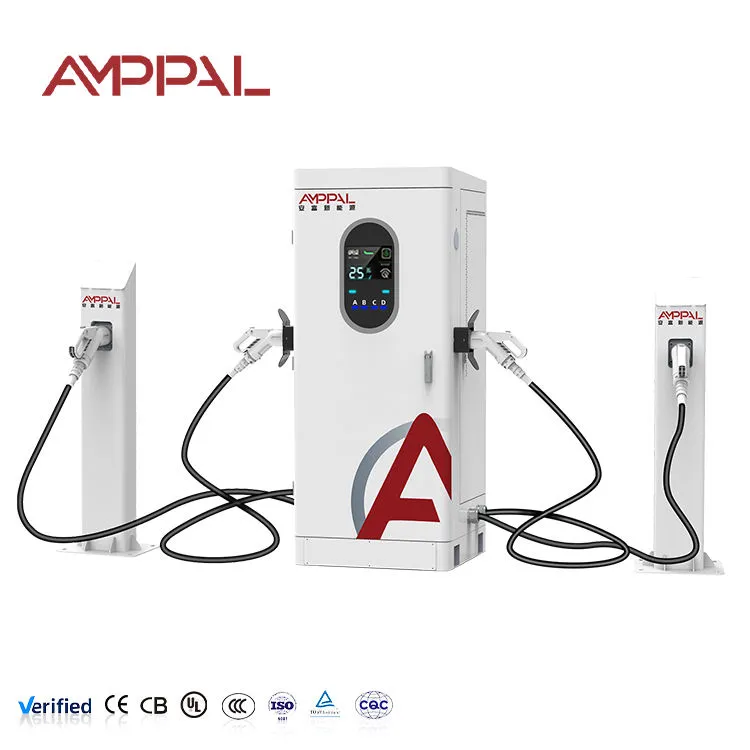

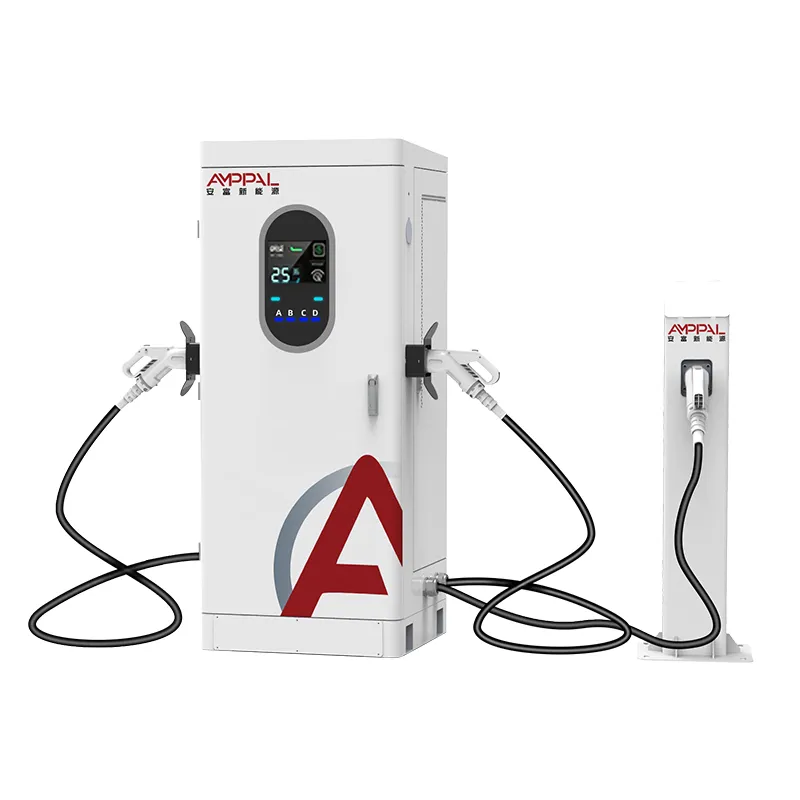

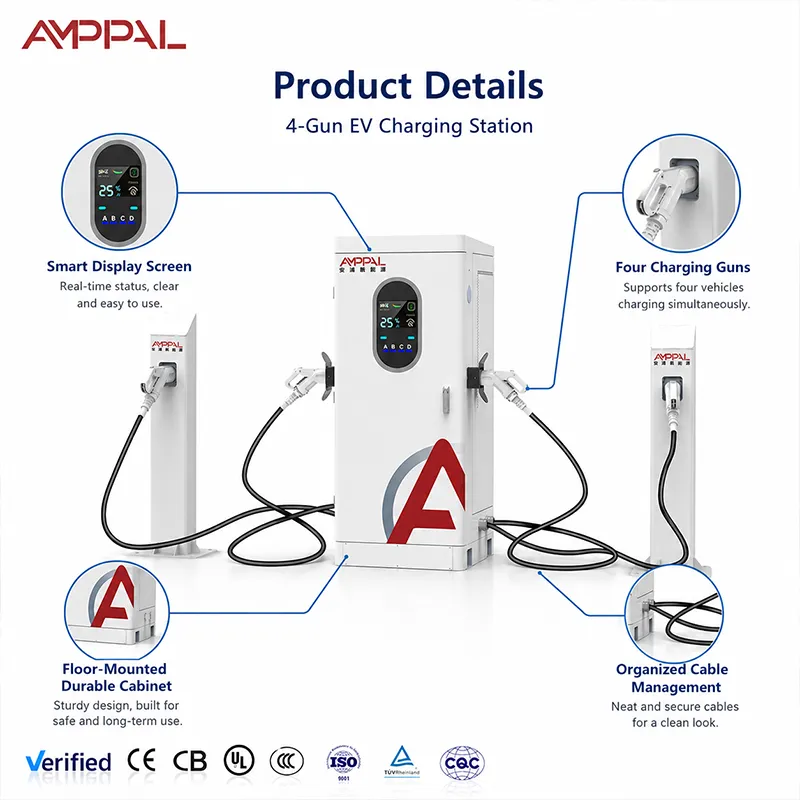

Станица за полнење со DC Fast EV со повеќе конектори од 160 kW за комерцијални флоти

Што ви купува 160 kW распространети преку четири пиштоли

Повеќето производители на станици започнуваат со погрешно прашање: "колку е голем полначот?" наместо „колку возила дневно мора да опслужува?“ Оваа страница ја прави аритметиката што ќе ја направи банкарот пред да ја потпише. AF-DC-160-Y-D-Z-4-H е интегриран DC кабинет со четири пиштоли - моќност од 160 kW, позиции A/B/C/D, еден влез од 380 V - и целиот негов економски аргумент е дека бројот на пиштоли, а не максималната моќност, го одредува плафонот за вашиот приход. Еден пиштол од 160 kW служи еден автомобил во исто време.

Сфатете го тоа како осигурување на капацитет. Автомобилите што пристигнуваат на вистинска станица се лотарија: такси што сака 40 минути, патник што сака 20, камион што сака 90. Единица со еден пиштол ја серијализира таа лотарија - секој автомобил го чека својот ред.

Економските аргументи за четири пиштоли наместо за еден

Иста моќност, до четири истовремени сесии: овој кабинет и единечен пиштол од 160 kW ја црпат истата храна; кабинетот само запира еден автомобил да ја блокира целата редица.

Употребата на пиштолот се зголемува затоа што шипката за зафаќање на пиштол е помала: секој автомобил може да заземе која било позиција, додека брзата лента со само 800V целосно ги отфрла постарите автомобили од 400V.

Просечното време на чекање опаѓа без да се купи повеќе мрежа: теорија на редици во пракса - четири кратки услуги победија една долга услуга за иста енергија.

Полесно е да се погодат целите на приходите по пиштоли: 160 kW поделени со четири пиштоли е просек од 40 kW по позиција, а денот на постојани сесии се враќа подобро од истиот kWh преку еден пиштол.

Пониски трошоци за инсталација по сервисирано возило: еден кабинет, еден фидер, една основа, една регистрација на OCPP - наспроти две единици со еден пиштол.

Таванот од 250 А е доволно дарежлив: на 400 V, единствениот пиштол може да повлече 100 kW; на 800V осамен автомобил зема до 160 kW. Базенот ретко е тесно грло во мешаниот сообраќај.

Технички спецификации

Типови на локации каде што бројот на пиштоли ја надминува моќноста на единицата

Работното место и паркирањето во складиштето каде што автомобилите седат 30-90 минути - времето на престој е доволно долго што просечната 40 kW не е компромис.

Општински рабници или места во супермаркети со непредвидливи пукања при пристигнување.

Локации со тврда мрежна капа: 160 kW е често најголемото извлекување кое скромниот додаток го толерира без надградба на трансформаторот.

Франшиза на бензински пумпи со додавање на нивните први ЕВ острови на постоечки електричен капацитет.

Дворови на возниот парк чии возила се од 400V-класа; распоредот со четири пиштоли го одржува секое возило наполнето без лента со висок напон.

Како базен од 160 kW служи четири возила во низа

Кабинетот го одржува базенот на вкупна моќност од 160 kW и го доделува според правилото што го поставивте - прв дојден-прв услужен, дури и поделен или приоритет. Под рамномерно поделени, четири окупирани пиштоли секој има моќност од 40 kW; автомобил од 50 kWh што се спојува со 40% наполнетост заминува за приближно 60-75 минути.

Деталот за парите е искористеност. Полнач со еден пиштол од 160 kW не заработува ништо додека е во мирување; овој кабинет заработува нешто секогаш кога некоја од четирите позиции е зафатена. Водете ја аритметиката со ваша сопствена тарифа: 40 сесии дневно со просечна по 20 kWh секоја е 800 kWh низ кабинетот.

Податоците од сесиите се враќаат по пиштол преку OCPP 1.6/2.0, така што ќе го гледате користењето од недела во недела и ќе ги поместувате правилата за распределба кога една позиција има недоволно перформанси. Таа јамка за повратни информации е разликата помеѓу поседување полнач и поседување линија за приходи.

Што всушност покриваат нашите извештаи за тестирање

Тестови за ЕМС и диелектрични типови со целосен кабинет, а не примероци само за модули - датотеката што еден европски службеник за тендери всушност сака да ја прочита.

96-часовен прскање со сол на куќиштето IP54 и куќиштата на пиштолот, со фотографии во извештајот.

Термичко впивање од 50 степени Целзиусови покажува каде се намалува излезот, така што планот на локацијата никогаш не ја открива границата во август.

Потврда за влез на IP54 на заптивките и жлездите, плус механички удар на куќиштето.

Сертификатите CE, TUV, UL, CB и CCC се актуелни и достапни на барање, со сериски како вграден тест запис по единица.

Како 1 милион единици годишно на капацитет го задржуваат времето за 15-20 работни дена

1. Метален лим: TRUMPF ласерско сечење и CNC прес сопирачки во Yueqing; куќиштето започнува како калем од челик, а не како каталошки дел.

2. Облога во прав со сериско земање примероци од сол-прскање.

3. PCBA на наменската линија за еднонасочна струја - склопните подови за наизменична и еднонасочна струја се одвоени, така што алатот и чистотата никогаш не се мешаат.

4. Склопување на собирницата и модулот за напојување со алатки контролирани од вртежен момент; се евидентира секој зглоб.

5. Инсталации со четири пиштоли: контактори по позиција, мерење и ослободување од напрегање.

6. Тестирање на фирмвер и ракување со OCPP против платформа за тестирање.

7. Согорување со полно оптоварување на товарен брег, најавено по кабинет.

8. Завршен QC, серијализација и предавање на пакување - затоа стандардната понуда вели 15-20 работни дена и зошто ние обично го надминуваме.

Водич за големина: кога 160 kW надминува 2x80 kW или единечна 160 kW

Споредете три опции на вашата страница. Еден пиштол 160 kW: најевтин кабинет, најдобро искуство со едно возило, најлошо однесување во редица. Две единици со еден пиштол со моќност од 80 kW: две ленти, но секоја од нив покрива близу 80 kW и плаќате за два фидери и две темели. Еден 160 kW четири пиштол: четири ленти од еден фидер; осамен автомобил сè уште добива до 160 kW (таванот 250 А дозволува на 800 V).

Кога не е: ако сите ваши возачи се камиони на кои им требаат 150 kW плус по сесија, четирите ленти со просечна моќност од 40 kW се погрешна форма - купете посебни големи единици. Ако сесиите мора да завршат под 15 минути, ништо во класата 160 kW не го поправа тоа. И ако вашиот сајт никогаш не гледа повеќе од два автомобили одеднаш, единицата со два пиштоли чини помалку.

Пет договорни факти Купувачите прво прашуваат за

Време на испорака: 15-20 работни дена од депонирањето и одобрувањето на уметничките дела - напишано во понудата, не е откриено подоцна.

MOQ: наведено по модел во понудата; примероците се испорачуваат прво, така што барањето за квалитет може да се тестира пред волуменот.

Гаранција: две години, ниво на модул и пиштол - деловите што откажуваат, а не бојата.

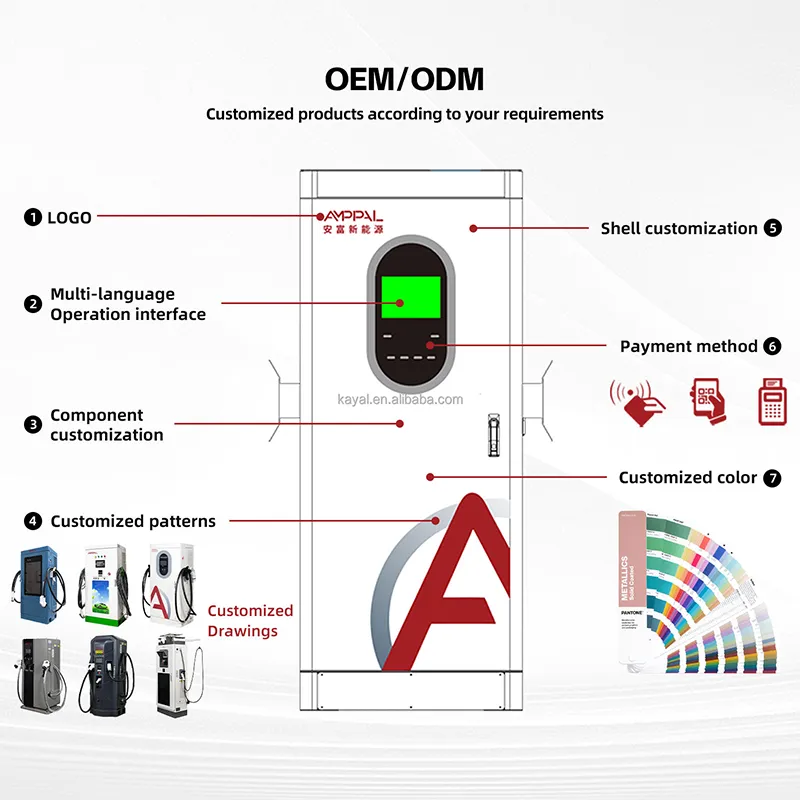

Приспособување: ОЕМ брендирање, боја, етикети за пиштоли и именување на заднината во време на нарачка; фабриката направи OEM/ODM за купувачи во 40+ земји.

Референтна скала: кумулативно испорачани 1 милион + единици до 2024 година, над 200 станици управувани од нашиот сопствен тим, 500 единици со течно ладење за саудискиот NEOM - фабриката има кожа во играта.

Испорака 1820x750x735 кабинет без драма

Ковертот на гајба е околу 2,0 x 0,95 x 1,0 m, вклучувајќи прегради за пиштоли обложени со пена; кабинетот патува исправено, пиштолите се обезбедени против движење. Бруто тежината се појавува на списокот за пакување, кој го испраќаме пред да тргне камионот за да може вашиот шпедитер да планира без изненадувања.

Поморскиот товар е стандарден: FOB, CIF, CFR или DDP од Жеџијанг. А 40 ft HQ држи шест гајби по ред според нашиот стандарден план за складирање; конечните дијаграми за вчитување се потврдуваат по нарачка бидејќи мешаниците варираат.

Документите - комерцијална фактура, список за пакување, товарен лист, сертификат за потекло - доаѓаат од нашето извозно биро, кое се доставува во над 40 земји годишно. Увозниците за прв пат добиваат листа за проверка на документи однапред; видовме кои царински шалтери што бараат.

Двегодишен мандат, 48-часовна испорака на делови

Двегодишен мандат. За оператор кој работи со броеви за користење, релевантната бројка е нашата испорака на делови од 48 часа, а не должината на самата гаранција.

48-часовно испраќање на порибени резервни делови - склопови за пиштоли, модули, контролери - од фабриката во Јуекинг.

Далечинска OCPP дијагностика за проблеми со конфигурацијата и фирмверот; повеќето билети се затвораат без посета на локацијата.

Годишен список за проверка: чистење на филтерот, повторно вртење на собирницата, проверка на контакт со пиштолот - го испраќаме со секоја нарачка.

Повик за пуштање во работа со инженер на првата сесија.

Резервните делови на ниво на модул се чуваат за целиот гарантен прозорец, така што неуспешниот модул е ​​замена, а не билет за поправка.

Операторски навики кои го продолжуваат животот на пиштолот

Погрешно: дозволувајќи им на возачите да го извлечат конекторот преку кабелот. Десно: фаќање за рачката и монтирање на мал знак - контактите со пиштолите се предмет на абење, а двегодишната гаранција не покрива злоупотреба.

Погрешно: завиткување на кабел од 7 метри цврсто околу футролата во студено време. Десно: лабави јамки и пролетна проверка на јакната за пукнатини.

Погрешно: поставување дури и поделба кога еден пиштол седи во мртва зона што никој не користи. Десно: месечно проверување на податоците за OCPP по пиштол и префрлување на позиција за слаба употреба на приоритет или поместување на нејзиното правило.

Погрешно: работи на кабинетот на генератор без соодветна врска со неутрална земја. Десно: стабилен AC380V+-15% напојување; дијаграмот за поврзување на прирачникот ги опфаќа деталите за поврзување.

Погрешно: чистење на екранот на допир со спрејови за растворувачи. Десно: сува крпа од микрофибер; растворувачите го заматуваат екранот во текот на една сезона.

Повратни информации од купувачот од работните локации

Франшиза на бензинска станица во Полска стави еден кабинет покрај две постоечки единици со еден пиштол и го гледаше кабинетот со четири пиштоли како заработува и за време на викендите - редот се шири низ четири ленти наместо да се натрупува зад една. Неговата жалба: рамномерното поделено стандардно на првиот фирмвер не го надополни неговиот приоритетен такси залив, што тој го поправи со промена на правилата во апликацијата.

Оператор на магацин во Мексико во текот на ноќта управува со осум комбиња за испорака низ еден кабинет. Тој ни рече дека времето на испорака од 15-20 работни дена е повеќе важно од цената - стариот полнач почина во декември, а новиот беше испорачан пред одморот. Грижата: неговиот електричар ги сакаше влезните терминали на левата страна; нашите седат на дното, па рутирањето на каналот траеше дополнителен час.

Општински купувач во Чиле ја тестирал единицата за примерок еден месец во складиште за автобуси пред да нарача волумен. 48-часовното резервно испраќање беше наведено во неговата оцена на тендерот како причина зошто победи АМППАЛ. Мала забелешка: тој сакаше LED бендот да има стабилна „резервирана“ шема; белешка за фирмверот влезе во нашиот заостаток.

Прашања за рентабилност што ги одговараме на 160 kW

П: Колку автомобили на ден може да послужи кабинет со четири пиштоли од 160 kW?

О: Тоа зависи од времето на престој, но реалната бројка за планирање е 30-60 сесии на 14-часовен работен ден со 20-30 kWh во просек по сесија. Под просекот од 30 kWh, базенот ретко седи неактивен долго време.

П: Дали 40 kW по пиштол е премногу бавен?

О: За автомобил од 50 kWh од 20% до 80%, околу 45 минути на 40 kW. Ако вашата публика очекува сесии од 30 минути, зголемете ја големината - овој кабинет е економска игра, а не соборување рекорди.

П: Дали осамениот автомобил од 800 V навистина добива 160 kW?

О: До излезниот плафон од 250 А - на 800 V што е целосна 160 kW; при напон од 400 V, осамен автомобил е близу 100 kW. На екранот се прикажува фигурата во живо.

П: Каква математика за созревање ја препорачувате?

О: Модел на приход по пиштол: зафатени часови повеќе од просечната моќност и тарифна маржа. Стартувај го за еден пиштол и за четири; кабинетот со четири пиштоли обично победува над околу 15 сесии на ден.

П: Може ли да го додадам овој кабинет на постоечка фидер од 160 kW?

О: Да - го влече истото AC380V како единечна единица од 160 kW. Разликата е чисто внатре во кабинетот.

П: Дали гаранцијата ги покрива пиштолите?

О: Две години, вклучени модули и пиштоли, со 48-часовно испраќање на складирани резервни делови. Оштетувањето на кабелот од злоупотреба на возачот не е покриено.

П: Што ако мојот сајт порасне над 160 kW?

О: Чувајте го овој кабинет и додајте втор; секој е независен на својот фидер. Многу оператори градат капацитет во чекори од 160 kW токму поради оваа причина.

П: Дали платформата за полнење може да биде OCPP 1.6 и 2.0?

О: И двете се поддржани. Ние го тестираме ракувањето со вашата платформа пред пратката.
