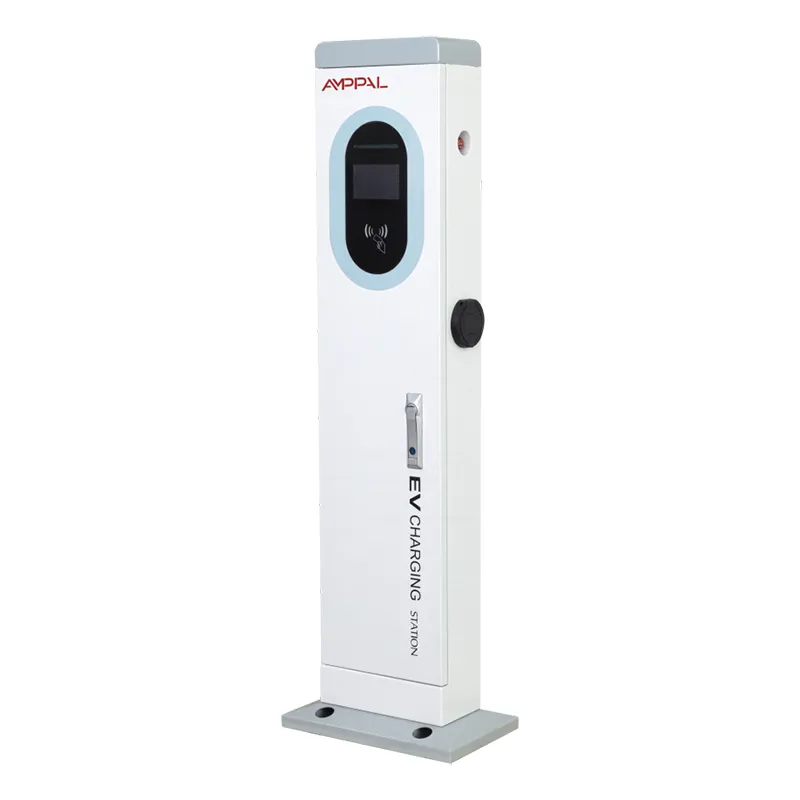

Кула за полнење на електрични возила со двојна порта 14 kW за комерцијални паркинзи

Две точки за полнење на една основа

Две места за паркирање можат да делат една колона за полнење - таа единствена одлука е целата приказна за овој производ. AF-AC-14kW е кула со димензии 410 x 240 x 1400 mm со два пиштоли за наизменична струја од 7 kW, еден екран на допир во боја од 5 инчи, еден сет терминал за плаќање и еден мрежен модул што ги опслужува двете страни.

Замислете го тоа како две ѕидни кутии кондензирани во една самостојна колона, без дупликатите делови. Една основа, едно куќиште, една каросерија IP54, една напојување од 220VAC +/-20% - и два автомобили кои се полнат во исто време со по 7 kW.

За сопствениците на сајтови кои ги бројат трошоците по залив, тоа е местото каде што кулата ја менува табеларната табела. Вториот залив престанува да чини речиси исто колку и првиот. Два заливи, еден договор за одржување, еден пакет документи - бројките престануваат да се удвојуваат.

Аргументот за трошоците за заливот

Една основа наместо две - единечна бетонска подлога и комплет за сидро ги покрива двата заливи.

Еден мрежен модул, една SIM, еден екран - деловите што се дуплираат на два посебни полначи се споделени овде.

Една посета на инсталацијата - една екипа и еден кабел одат до колоната, приближно половина од трудот на локацијата од две единици.

На буџетските листови на нашите клиенти, вкупните инсталирани трошоци по залив обично се спуштаат 25-35% под два одделни полначи од 7 kW.

Една влезна точка на OCPP - две заливи се појавуваат како еден уред на задниот дел, така што пуштањето во работа и секојдневното следење одземаат помалку време.

Стандардизирани резервни делови - истите екрани, пиштоли и контролни табли се користат во нашата серија на кули, така што еден резервен комплет покрива неколку локации.

Технички спецификации

Најдобри локации за кула со близнак пиштол

Хотелски и одморалишта каде што два заливи за гости обично се пополнуваат заедно околу времето за одјавување.

Парти на површината на трговскиот центар со спарени крајни заливи во близина на влезот.

Паркингите на работното место ги спојуваат заливите на вработените, каде што и двата автомобили пристигнуваат и заминуваат по ист распоред.

Општинските парцели каде што ширината на заливот е тесна и две посебни столбови ќе го преполнат редот.

Апартмани и станбени простории кои опслужуваат два посветени заливи за жители.

Како два пиштоли споделуваат една кула

Двата пиштоли црпат од истата 220VAC +/-20% напојување преку една контролна единица. Кога два автомобили ќе се приклучат одеднаш, секој пиштол испорачува до 7 kW - комбинирани 14 kW. Кога ќе се приклучи само еден автомобил, тој сепак добива до 7 kW; оваа кула не ја концентрира моќта на еден пиштол и ние не се преправаме поинаку.

Екранот од 5 инчи ги прикажува двете сесии, така што секое поле добива свој статус на наплата, проток на плаќање и потврда. Бидејќи двата пиштола седат на еден уред, возачот што плаќа со картичка или АПП не треба да знае на која заливка се наоѓа - сесијата следи по пиштолот во кој го приклучил.

Двата заливи известуваат до задниот дел преку една OCPP 1.6 или 2.0 врска. Тоа значи еден внес на уред, едно ажурирање на фирмверот и една сесија за далечинско дијагностика за две паркинг места. Менаџер со дваесетина кули гледа дваесетина уреди на контролната табла, а не четириесет и осум.

Квалитетни порти пред да продолжи ознаката CE

Кулата е означена со CE во однос на директивите за низок напон и EMC, а датотеката се чува по серии на модели.

IP54 потврдена со лабораторија и тестирање од трета страна - отпорен на прашина и прскање, со запечатени влезови на кабли.

96-часовно тестирање со сол-прскање на облогата во прав, стандард за нашата програма за извоз на крајбрежјето.

Тестирање на оптоварување со два пиштоли - двата излеза работат со целосна номинална моќност истовремено за да го докажат комбинираното однесување од 14 kW.

Тестирање на температурата од -20C до +50C, вклучувајќи читливост на екранот при ладен старт.

Нема бродови со кула без сопствен извештај за тестирање со сериски број. Сертификацијата на ниво на фабрика опфаќа CCC, TUV, UL и CB.

Како е изградена кулата со близнаци

Профилот на колоната од 410 x 240 е ласерски исечен и пробиен по нашите сопствени линии, наместо да се купува.

ТРУМФФ сопирачките за притискање ја формираат колоната; Роботите FANUC ги заваруваат шевовите.

Се нанесува премаз во прав, со сериски примероци испратени на испитување со прскање со сол.

Линијата за наизменична струја одговара на контролната единица, контакторот, екранот и двата пиштоли со нивните футроли.

Запечатувањето IP54 се проверува на влезовите на кабелот и на рамката на екранот.

Секоја кула спроведува тест за истовремено оптоварување со два пиштоли, плус тестови за плаќање и мрежа.

КК го снима серискиот број, резултатите од тестот и CE документите, а потоа се испраќаат книги.

Стандардно време на испорака е 15-20 работни дена; резервациите за контејнери се потврдуваат пред да започне производството.

Една кула со двојни пиштоли или два единечни полначи?

Два одвоени полначи од 7 kW победуваат во точно една ситуација: кога двете полиња се наоѓаат далеку еден од друг, како што се спротивните краеви на многу, каде што кабелот за поврзување до заедничка колона би чинел повеќе од куќиштето на втората единица.

Секаде на друго место кулата победува на пари и одржување. Два полначи значат две основи, два екрани, два мрежни модули, две SIM картички и две посети за инсталација. Една кула го заменува сето тоа со една од секоја, поради што трошоците за инсталирање по залив обично се намалуваат за една четвртина до една третина. Заштедата е доволно реална што неколку наши дистрибутери сега стандардно цитираат кули со двојни пиштоли секогаш кога две заливи се соседни.

Кој не треба да го купи: локации со еден залив денес и без планиран втор залив - кулата со еден пиштол од 7 kW е поевтина; или места каде што двете полиња за полнење мора да бидат физички одвоени на повеќе од неколку метри. Купете ја кулата кога два заливи седат еден до друг и ќе остане така.

Зошто увозниците го пренарачуваат вториот контејнер

Фабрички директни цени од Zhejiang Anfu New Energy Technology Co., Ltd. во Yueqing - основана во 2014 година, национално мало џиновско претпријатие.

Еден SKU што покрива две залини, што ги поедноставува залихите на увозникот и обуката на инсталатерот.

Датотеките за сертификација (CE плус CCC, TUV, UL и CB) подготвени да им се достават на локалните власти и комуналните претпријатија.

1.000.000+ единици испорачани до 2024 година низ 40+ земји, со повторени нарачки од дистрибутери во Малезија, Турција и Заливот.

Опции за OEM и ODM - приспособена боја, лого и брендирање за плаќање, со MOQ дискутирано по проект.

Испорака на кула од 1,4 метри без оштетување

Садот е вертикален, со загради вградени околу лицето на екранот и двете футроли. Завртките за прицврстување, шаблонот за дупчење и хардверот за монтирање се возат во истата гајба, така што инсталаторот има сè на првиот ден.

Должината на гајба од 1400 mm е клучната фигура за планирање на контејнерите - гајбите лежат рамно и наредени, а контејнер од 20 стапки носи приближно 60-80 кули во зависност од димензиите на гајбата. Нашето биро за испорака го потврдува точниот број пред да резервирате.

Стандардно ги цитираме ФОБ Нингбо или Шангај; EXW и CIF се достапни. Документацијата опфаќа фактура, лист за пакување, товарен лист и копија од CE сертификат - се подготвува во рок од 15-20 работни дена.

Услови за услуги што купувачите треба да ги знаат

2-годишна гаранција што ги покрива двата пиштоли, екранот и модулот за плаќање.

Резервни склопови и екрани пиштоли снабдени за брзо испраќање - двете најчести предмети за носење.

Далечинска дијагностика преку 4G или етернет, со ажурирања на фирмверот доставени преку задниот дел.

Совет за персоналот на локацијата: бришете го екранот со сува крпа неделно и проверувајте ги двете футроли за свиткување на кабелот.

Упатство за употреба, цртеж за инсталација и водич за поставување OCPP се испорачуваат со секоја единица.

Грешки при инсталацијата што рушат добра кула

Погрешно: закопување на доводниот кабел без канал и надеж дека ќе преживее. Десно: поминете го кабелот во каналот до основата на колоната, со сервисна јамка за идно повторно исклучување.

Погрешно: истурање на подлогата со око и бришење на кулата на ниво потоа. Десно: истурете во доставениот шаблон и проверете го нивото пред бетонот да се постави.

Погрешно: дозволувајќи им на двата кабли да лежат преку патеката помеѓу заливите. Десно: насочете го секој пиштол кон својот залив за возачите никогаш да не се сопнуваат преку кабелот на другата страна.

Погрешно: ако се претпостави дека канцелариската WiFi ги допира двата заливи. Десно: потврдете го сигналот во положбата на колоната пред да го истурите - или поставете 4G SIM.

Погрешно: прескокнување на проверката за заземјување бидејќи кулата изгледа цврсто. Десно: проверете го континуитетот на заземјувањето на шипката за заземјување на подлогата за време на пуштањето во работа.

Операторски приказни од сајтовите на Two-Bay

Управител на имот во Атина постави осум кули низ два станбени блока кон крајот на 2024 година, при што жителите споделуваа четири единици со двојни пиштоли за осум заливи. Нејзината забелешка по шест месеци: една футрола за пиштол требаше повторно да се затегне, а жителите се расправаа за ништо друго - што, за станбена табла, се смета за тивок успех.

Холандски паркинг оператор ја води кулата на P+R простор надвор од Утрехт - два заливи, една колона, плаќање со картичка. Неговиот коментар: вториот залив беше во основа бесплатна инфраструктура, го плативме само дополнителниот пиштол. Малата забелешка е положбата на екранот: добро стоење, непријатно ако сакате да го гледате од автомобилот.

Турски дистрибутер кој купува кули од 14 kW за синџири на хотели рече дека кулата го намалила неговото време за инсталирање по залив од два на еден ден. Неговото криво: доставениот шаблон претпоставува многу нивоа, а на две негови страници прво им требаа мали прилагодувања за израмнување.

Прашања за полнење со двоен пиштол

П: Ако два автомобили се полнат одеднаш, каква брзина добива секој?

О: Секој пиштол испорачува до 7 kW истовремено, комбинирани 14 kW - ниту едното не го изгладнува другото.

П: Дали еден пиштол може да ги испорача сите 14 kW?

О: Не. Таванот на секој пиштол е 7 kW, така што еден автомобил сè уште се полни до 7 kW; изберете ја кулата од 22 kW или 44 kW ако ви треба повеќе по возило.

П: Колку места за паркирање опслужува една кула?

О: Два, еден по пиштол, идеално рамо до рамо - кабелот на секој пиштол стигнува до својот залив.

П: Дали на кулата и требаат две посебни кола за напојување?

О: Не - ниту еден 220VAC +/-20% напојување им служи на двата пиштола преку единицата за внатрешна контрола.

П: Дали 14 kW се доволни за модерно ЕВ преку ноќ?

О: Да. 7 kW по автомобил додава приближно 45 километри досег на час, така што една ноќна сесија покрива полна батерија за повеќето патнички ЕВ.

П: Колку чини по залив наспроти два единечни полначи?

О: На типични локации инсталираната цена по залив е 25-35% помала, главно од споделување на основата, мрежниот модул и посетата на инсталацијата.

П: Може ли да управувам со двата пиштоли независно во задниот дел?

О: Да - секој пиштол е посебен OCPP конектор на еден уред, за да можете да цените, закажувате и известувате по залив.

П: Кое е времето на водство?

О: 15-20 работни дена, со целосниот пакет документи и CE сертификат испорачан од Нингбо или Шангај.
