44 kW Slim Tower Dual-Port AC EV полнач за комерцијални паркинг објекти

Прашањето од 44 kW е прашање на панел

Повеќето AC полначи со двојни пиштоли откажуваат на хартија пред да откажат на терен. Неуспехот не е полначот; тоа е првото прашање на електричарот: што има да даде панелот?

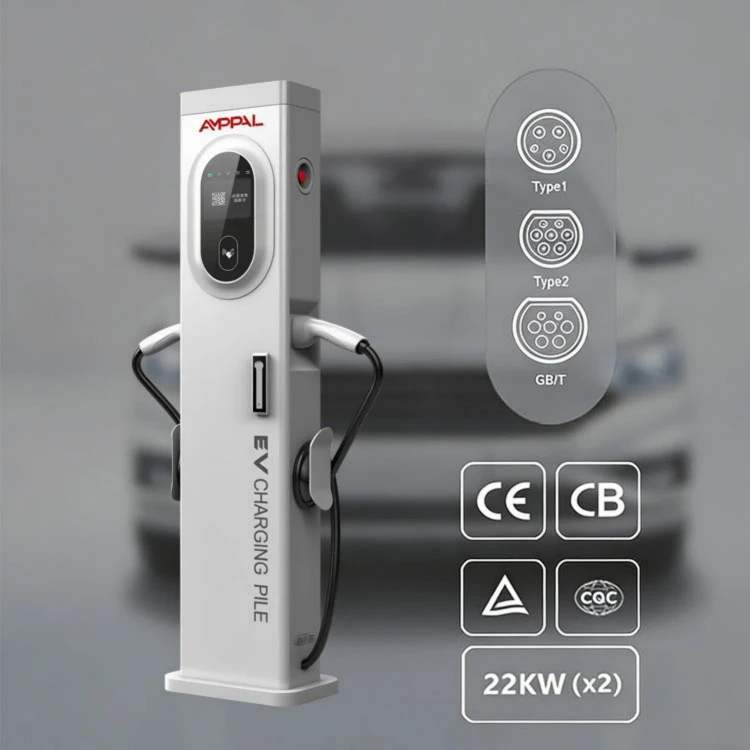

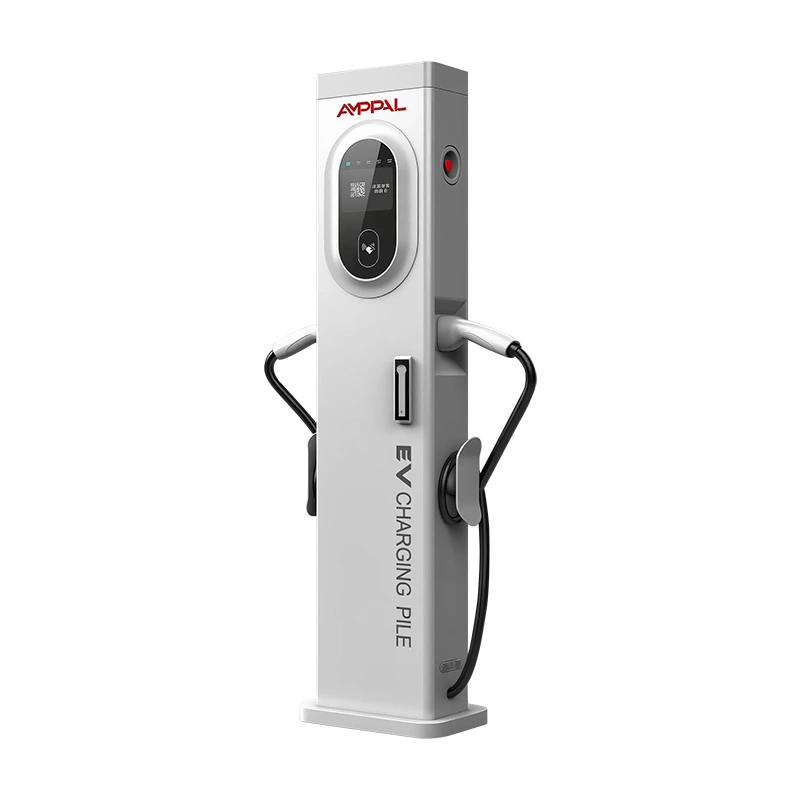

AMPPAL SlimTower од 44 kW (AF-AC-044-Y-A-0-4-JA-P) носи два пиштоли од тип 2 на 32A+32A на трифазен напојување од 380VAC, од столб од 300 x 150 x 1400 mm со екран на допир од 5 инчи. Секој штекер може да повлече приближно 21 kW; парот заедно се приближува до табличката со 44 kW.

Оваа страница е напишана за лицето кое ги потпишува електричните цртежи. Ако сте вие, прочитајте ја математиката за фидер подолу пред да се заљубите во листот со спецификации.

Добрата вест е дека математиката е едноставна и јавна: волти, засилувачи и квадратен корен. Лошата вест е што никој не го прави тоа на денот кога ќе пристигнат полначите. Направете го тоа сега, на хартија, пред да се резервира контејнерот.

Што значи целосно оптоварување 32A+32A за вашата страница

Два автомобили, и двата на 32 А по фаза: вашиот доводник мора да носи околу 64 А по фаза во истиот момент, или прекинувачот нагоре се активира во најлошото можно време.

Планирајте го трансформаторот: секоја кула додава до 44 kW поврзан товар; Десет кули значат 440 kW пред да ги броите осветлувањето и климатизацијата.

Големината на кабелот започнува од 16 mm2 бакар по фаза за кратко возење и расте со растојание; 25mm2 или 35mm2 се вообичаени за трчање над 50 метри.

Дејност на прекинувачот: трифазен прекинувач од 80 А, или две единици од 40 А со еден по пиштол, му дава на парот простор за глава без вознемирувачки патувања.

Фазниот баланс е странична придобивка: трифазното оптоварување 32A+32A е попријатно за мрежата отколку три еднофазни полначи од 7 kW наредени на една фаза.

Ако локацијата не може да нахрани целосно оптоварување, управувањето со оптоварување OCPP 1.6J може да ја затвори кулата со помал буџет додека го задржувате просторот за главата за подоцна.

Топлината е дел од буџетот: 44 kW работи со часови ја загрева просторијата на панелот, затоа планирајте вентилација пред првото лето.

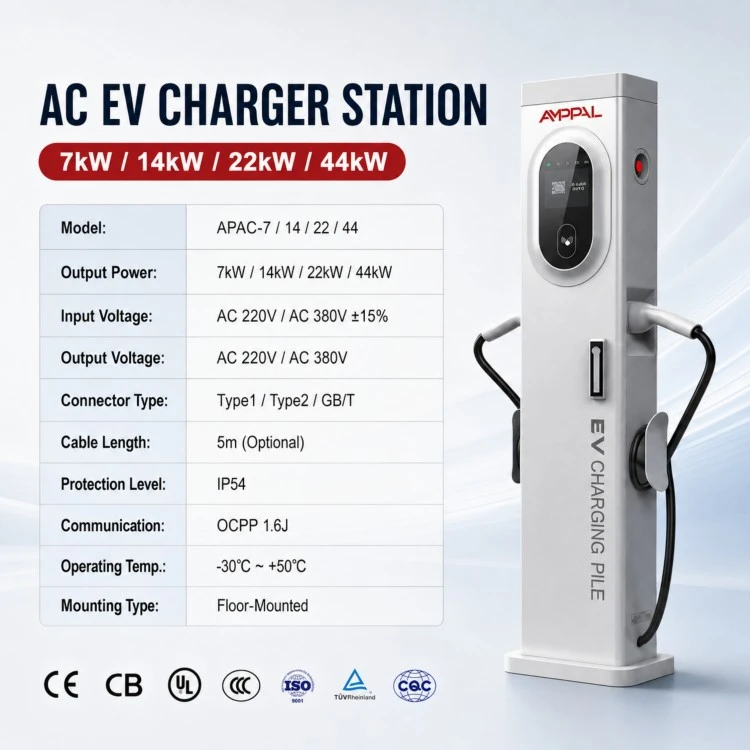

Технички спецификации

Користете случаи што го оправдуваат капацитетот од 44 kW

Депо дворови каде што паркираат комбиња од еден до три часа помеѓу смените; 44 kW по залив го претвора времето на застој во употреблив опсег.

Такси станици и центри за возење со град каде што возачите брзо ротираат и времето на престој е помалку од два часа.

Предни терени за застанување на камиони кои опслужуваат комбиња за испорака и лесни комерцијални возила до 3,5 тони.

Магацински пристаништа каде што низа кули делат една трансформаторска просторија.

Флоти за изнајмување EV кои мора да ги вртат автомобилите помеѓу изнајмувањата без да се чека преку ноќ.

Станбени блокови со трифазен сервис каде 44kW е најголемата наизменична струја што ја дозволува дистрибутерот на фидер.

Паркиралишта на аеродромот и станицата каде што на утринскиот налет на plug-in хибриди треба брзо полнење пред поаѓање.

Читање на протокот на енергија: од панел до приклучок

Моќта ја напушта дистрибутивната табла на трифазен фидер и влегува во кулата преку основната жлезда. Внатре, станицата го мери секој пиштол независно, така што табличката со име од 44 kW не е еден џиновски штекер, туку две кола од 32 А кои делат едно куќиште.

Кога еден автомобил ќе се приклучи, може да користи целосни 32А од сопствениот пиштол. Кога ќе пристигне вториот автомобил, и двата повлекуваат до 32А; кулата ги одржува двете сесии одделни за наплата, а OCPP 1.6J ја известува енергијата на секој конектор посебно.

Мерењето по штекер е важно за поделена наплата: закупецот А плаќа за пиштол 1, закупецот Б за пиштол 2, а серверот никогаш не ги меша збирките од два kWh.

Една стапица која вреди да се именува: поништување. Ако доводот е слаб, прекинувачот се активира наместо кулата да забавува. Капачето на фирмверот е контролирана алтернатива, затоа одлучете го буџетот пред да се поврзете, а не по првото патување.

Записи за квалитет на кои инженерот на објекти може да му верува

Сообразноста се одржува со директивите за низок напон и ЕМС, а датотеката повторно се проверува секогаш кога ќе се смени фазата на напојување.

Секоја станица е тестирана и поврзана со земја пред да ја напушти линијата - при 32 А по пиштол нема маргина за сомнителна патека на земјата.

Топлинско работење со целосно оптоварување: кулата од 44 kW се тестира со горење 48 часа непрекинато на струја на табличката со име, со евидентирани температури на кабинетот.

Применетите колони работат со IEC 60068 термички циклуси помеѓу -30°C и +70°C, плус 96 часа прскање со сол на завршницата.

Зглобови на собирницата и конекторите тестирани со вртежен момент; лабавите завршетоци се класичната причина за дефекти на топлина во опремата со наизменична струја со висока струја.

Изворот на компоненти ги следи RoHS и REACH во системот ISO 9001:2015; Опсегот на CCC, TÜV, UL и CB постои на ниво на фабрика.

Редоследот на собранието со осум станици

Обвивка со ласерско пресекување, толеранција од 0,1 mm, на линијата CNC.

Преклопување со сопирачки и заварување со шевови на телото на кулата.

FANUC роботско заварување на основната плоча и држачите за жлезда.

Тристепено чистење и доработка на површината.

Високо-струен дел: собирници, контактори и 32A-оценка на прекинувачот, вградени и со вртежен момент.

Мерење и електроника: метри kWh по приклучок, табла за комуникации и 5-инчен екран на допир.

Оптоварувањето на фирмверот и усогласеноста со OCPP се извршуваат против серверот за тестирање.

Тестирање на оптоварување на примероци, хи-тенџере, визуелна пропусница, потоа пакување. Производството трае 15-20 работни дена.

Водич за големина: кога одговара 44 kW (и кога не)

Купете ја кулата од 44 kW кога трансформаторот и панелот веќе имаат простор за глава, или кога го дизајнирате електричниот систем од нула и можете правилно да ја димензионирате. Дополнителниот капацитет наспроти моделот од 14 kW е реален само ако доводот може да го испорача.

Прескокнете го ако вашиот сајт е на еднофазен напојување од 32А; ќе ја управувате кулата со мал дел од нејзиниот рејтинг, плаќајќи за капацитет што не можете да го искористите. Прескокнете го исто така кога автомобилите се паркираат преку ноќ за осум и повеќе часа; 7-11 kW AC чини помалку и е понежен со траењето на батеријата. И ако ваше е стабилно паркирање со строги распореди, прво потврдете го дозволениот капацитет за поврзување на дистрибутерот; некои региони го ограничуваат полнењето со наизменична струја по локација.

Ако панелот е тесен, но побарувачката е реална, искрениот одговор е управувањето со оптоварувањето: нека OCPP ги затвора кулите сега и подигнете го капачето додека локацијата расте. Тој план работи со оваа кула бидејќи фирмверот прифаќа далечинска граница на струја.

AMPPAL наспроти буџетските ривали со двоен пиштол

Вистинска способност 32A+32A: некои буџетски кули рекламираат 44 kW, но се испорачуваат со контактори од 16А; го печатиме рејтингот по пиштол на табличката со имиња.

Независно мерење по штекер за поделена наплата, ниту еден сумиран метар.

OCPP 1.6J преку етернет, 4G и WiFi, така што кулата се приклучува на системите за управување со оптоварување и роаминг.

Доказ за тестирање: топлинско работење со целосно оптоварување, логови на вртежен момент и резултати од прскање со сол достапни по серија.

Комерцијални услови: MOQ 1 единица, времетраење од 15-20 работни дена, 2-годишна гаранција, резервни DHL/FedEx.

OEM опции за брендирање на лого, екран и кабли; извоз во над 40 земји од 2014 година.

Детали за логистика и пакување

Секоја кула се испраќа целосно склопена во 5-слоен извозен картон од околу 350 x 220 x 1460 mm со агли од пена, комплет за прицврстување и жлезди за кабел внатре; бруто тежина е околу 45 кг.

Четири картони одат во палета со заштитници на рабовите и со смалувачка обвивка; контејнер од 40 стапки содржи околу 60 кули палетизирани, или до 80 натоварени на подот, а повторно пакување LCL се организира на барање.

Цените обично се FOB Ningbo или Шангај, со EXW на барање. Секоја пратка носи фактура, листа за пакување, товарен лист, сертификат за потекло и CE декларација за сообразност. Консолидираните пратки до Блискиот Исток и ЗНД се организираат неделно, што го скратува транзитот за помалите нарачки.

Услуга која започнува со панелот

2-годишна гаранција од датумот на испорака, покривајќи ги производните дефекти вклучувајќи го и делот со висока струја.

24-часовен технички одговор; нашите инженери редовно се придружуваат на повиците за пуштање во работа за да го прегледаат поставувањето на панелот со вашиот електричар.

Резервни делови преку DHL/FedEx; контакторите, мерачите и екраните на допир заминуваат во рок од 2 работни дена.

RMA по фотографии и сериски број: замената или поправката се потврдува пред нешто да се врати.

Бесплатен пакет за поддршка: лист за пресметка на фидер, вредности на вртежниот момент и листа за проверка за пуштање во работа.

Предупредувања за поврзување и работа

Погрешно: ако се претпостави дека прекинувачот 32А ги покрива двата пиштола. Десно: големината на доводот за 64 А по фаза вкупно или заштитете го секој пиштол посебно.

Погрешно: повторно користење на тенок кабел од стара инсталација. Десно: 16mm2 минимум по фаза, зголемени за долги патеки; проверете го падот на напонот при целосно оптоварување.

Погрешно: дозволете кулата засекогаш да стои на капачето на фирмверот бидејќи панелот никогаш не бил надграден. Десно: запишете го капачето во дневникот за одржување и подигнете го само откако ќе се докаже напојувањето.

Погрешно: мешање пиштол 1 и пиштол 2 станари на една фактура. Десно: држете го овозможено мерењето по штекер; OCPP го известува секој конектор посебно.

Погрешно: игнорирање на вртежниот момент по посета на сервис. Десно: повторно вртежен момент приклучоците на собирницата и навртките годишно; топлинските дефекти во менувачот со наизменична струја се скоро секогаш лабави зглобови.

Погрешно: прескокнување на уредот за преостаната струја. Десно: поставете RCD од 30 mA според локални правила; кулата работи со стандардна заштита од RCD.

Инженери на објекти со свои зборови

Менаџер на депо во Алмати поставил шест кули за општински возен парк со 40 комбиња. Математиката на фидер од 64 А по фаза беше целиот разговор со неговиот дистрибутер; штом се потврди просторот на трансформаторот, пуштањето во работа траеше еден ден. Тој забележа дека ознаките на вртежниот момент на капакот на собирницата ги спречуваат неговите електричари да погодуваат.

Логистички оператор во Гвадалахара ги спои кулите со трансформатор од 250 kVA за дваесет планирани заливи. Тие признаваат дека го превидиле трансформаторот за еден чекор; дополнителните трошоци беа мали и патеката на раст сега е бесплатна. Нивната жалба: менито од 5 инчи е длабоко, а возачите и онака најчесто ја користат апликацијата.

Оператор на магацин во близина на Москва управува со кулите со капаче на фирмверот од 11 kW додека не се напојува вториот фидер следната година. Токму тоа е етапниот план што го предложивме и затоа не купија поевтин единечен полнач.

ЧПП: Моќ, панели и двојни пиштоли

П: Каков фидер и треба на една кула од 44 kW?

О: Трифазен напојување со големина за околу 64А по фаза при целосно оптоварување, со проводници од 16-25mm2 во зависност од должината на движење.

П: Дали двата пиштола навистина можат да испорачаат 32А одеднаш?

О: Да, секој пиштол е оценет 32А по фаза; заедно се приближуваат до табличката со 44 kW.

П: Колку столбови може да издржи трансформатор од 250 kVA?

О: Околу пет при целосно оптоварување; со управувањето со оптоварување OCPP можете да инсталирате повеќе и да го ограничите вкупниот број.

П: Дали кулата поддржува управување со товарот?

О: Да, далечинските ограничувања на струјата OCPP 1.6J дозволуваат платформата да го затвори секој конектор.

П: Дали оваа кула е еднофазна компатибилна?

О: Не, му треба трифазен 380VAC; за еднофазни локации видете ги нашите ѕидни станици од 3,5-7 kW.

П: Каква големина на кабел за трчање од 60 метри?

О: Пресметајте го падот на напонот на 64А по фаза; повеќето 60м трчања се приземјуваат на 25мм2, но проверете кај вашиот електричар.

П: Зошто е важно мерењето по пиштол?

О: На двајца станари на една кула им требаат посебни збирки на kWh за правична наплата; кулата го мери секој штекер независно.

П: Кое е времето на водство?

О: 15-20 работни дена за стандардни модели по депонирањето, исто како и нашите други AC кули; рефус нарачки се закажани на понуда.
