7 kW пиедестал AC EV Станица за полнење кула за станбени заедници

Кога ѕидот не е опција

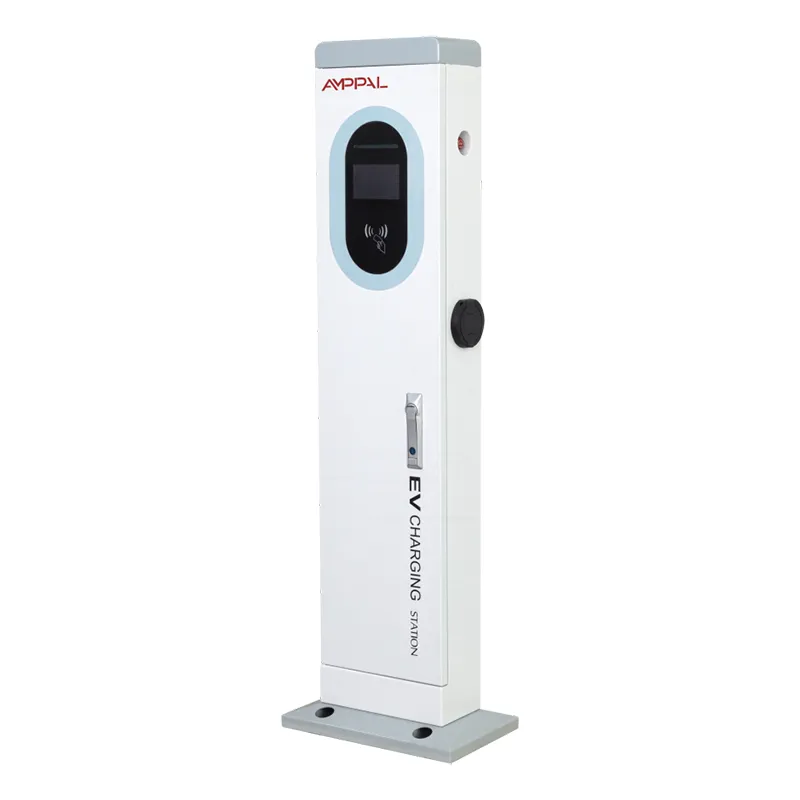

Отворените паркинзи ретко имаат ѕид каде што ви треба. Тој јаз е токму она за што е изграден овој производ. AF-AC-7kW е самостоечка кула за полнење: челична колона со димензии 410 x 240 x 1400 mm што носи една точка за полнење со наизменична струја од 7 kW, екран на допир во боја од 5 инчи и хардвер за плаќање и вмрежување во едно запечатено тело.

Инсталирањето е истурање на темелите, а не градежен проект. Завртете ја основната плоча на бетонска подлога со комплетот за прицврстување и шаблонот за дупчење што ги испраќаме, нахранете ја кулата 220VAC +/-20%, поврзете етернет или поставете SIM 4G. Нема фасада за дупчење, нема ѕид на сопственикот за расправање - само земја во која смеете да истурате бетон.

За хотелите кои поседуваат паркинг, трговски центри со површински површини или општините кои додаваат заливи на улица, таа слобода често одлучува дали наплатата ќе се појави овој квартал или следната година. Ѕидните кутии го решаваат проблемот со полнењето. Кулите прво го решаваат проблемот со локацијата.

Зошто купувачите го избираат столбот преку ѕидната кутија

Слобода на локацијата - поставете ја кулата во средината на редот, на крајниот залив или помеѓу дрвјата, каде и да паркираат автомобили, наместо каде и да се случи ѕид.

Ергономија на стоечка височина - на 1400 mm екранот се наоѓа на природното ниво на очите, така што возачите допираат, плаќаат и исклучуваат без да се свиткуваат или сквотираат.

Лесно ракување со кабел - пиштолот виси на висина на половината на футролата, значително поудобно за постарите возачи и куририте за испорака од нискиот ѕиден штекер.

Едно запечатено куќиште - целата електроника живее внатре во телото на кулата IP54, така што не е потребна посебна дистрибутивна кутија на типични локации.

Видлива од другата страна на плацот - овде се чита кула како полнење од 50 метри; ѕидна кутија исчезнува зад паркираните комбиња и ве чини придружните клиенти.

Отпечаток што расте со вас - секоја кула од оваа серија ја дели истата основа од 410 x 240, така што подоцна преместување на модел со двоен пиштол може повторно да ја користи истата подлога.

Технички спецификации

Каде што самостоен пол го заработува своето

Хотелски паркиралишта на отворено и одморалиште без фасада на зграда во близина на заливите.

Општински заливи на улица и јавни места каде што не е дозволено дупчење во блиските згради.

Работното место паркиралишта на изнајмено земјиште - закупецот не може да ги допира ѕидовите, но може да истури подлога.

Ресторани и малопродажни површини со расфрлани заливи далеку од зградата.

Новоизградени локации каде што полнењето мора да биде во тек пред да заврши зградата.

Како работи кулата на локацијата

Моќта тече од вашето напојување од 220 VAC +/-20% во кулата, преку контролната единица, надвор од пиштолот до едно возило со моќност до 7 kW - приближно 45 km на час за EV со средна големина и целосно полнење преку ноќ за речиси секој европски патнички автомобил.

Кулата известува до задниот дел на операторот преку етернет, 4G или WiFi користејќи OCPP 1.6 или 2.0. 5-инчниот екран го води возачот низ приклучокот, автентичноста, полнењето и приемот; податоците од сесијата стигнуваат до облакот во реално време.

Услугата е главно од далечина. Кога сесијата не успее, задниот дел ја евидентира и ја читаме дијагностиката на кулата преку мрежата пред да одлучиме дали е потребна посета на локацијата.

Што всушност зеде ознаката CE

CE ознака според директивите на ЕУ за низок напон и EMC, со тест документација чувана во досие за увозниците и царинењето.

IP54 потврден во нашата лабораторија и од трета куќа за тестирање - заштитена од прашина и отпорна на прскање од секој агол.

96-часовно тестирање со сол-прскање на куќиштето обложено со прав, големина за крајбрежни паркиралишта.

Целосно функционално тестирање низ номиналниот опсег од -20C до +50C пред дизајнот да замрзне.

Секоја производна единица спроведува тест за оптоварување, плус терминал за плаќање и тест за мрежно ракување пред пакувањето - не случаен примерок.

CE е основната линија; фабриката има и ознаки CCC, TUV, UL и CB за други извозни програми.

Од серпентина до кула: Осум чекори во нашата фабрика

Челичниот лим е ласерски исечен и пробиен со CNC до профилот 410 x 240 во нашата сопствена продавница за лим.

Сопирачките на TRUMPF ја преклопуваат колоната и роботите FANUC ги заваруваат шевовите.

Телото е обложено со прав; примероците од секоја серија одат во тестирање со прскање со сол.

Линијата за склопување наизменична струја одговара на контролниот модул, контакторот, екранот од 5 инчи и пиштолот за полнење.

Запечатувањето се проверува според барањето IP54, вклучувајќи ги влезовите на кабелот и рамката на екранот.

Секоја кула извршува функционален тест со отпорно оптоварување, потоа исплата и мрежен тест.

КК го потпишува серискиот број, извештајот од тестот и CE документите, а единицата е резервирана за испраќање.

Стандардно време на испорака е 15-20 работни дена од потврдата на нарачката; итни наредби одат на брза лента по договор.

Столб или ѕидна кутија? Искрената споредба

Ако веќе стои цврст ѕид точно на местото каде што се паркираат автомобилите, купете ја ѕидната кутија. Тоа чини помалку - без основа, помалку челик, побрза инсталација - и ние ги продаваме и тие. Изберете според факти, а не навика.

Дополнителните трошоци на кулата купуваат три работи: право да се избере место наместо да се наследи едно, ергономија на стоечка висина што не може да се совпадне со ѕиден штекер до колена и запечатено тело што преживува многу сообраќај подобро од кутија забравена на ѕидот на товарниот простор.

Кој не треба да го купува ова: станари кои не можат да фрлаат бетон, локации на кои им треба полнење само неколку недели или купувачи чиј автомобил поединечно се наплаќа преку ноќ од обичен штекер. За нив кулата е челик што не им треба.

Што го носи AMPPAL што не може да го направи препродавачот

Фабрика директно од Zhejiang Anfu New Energy Technology Co., Ltd. во Yueqing - електричната престолнина на Кина - основана во 2014 година.

Национално мало џиновско претпријатие со над 260 вработени и одвоени линии за склопување на наизменична и еднонасочна струја.

Над 1.000.000 единици испорачани до 2024 година, извезени во 40+ земји од ОАЕ и Германија до Малезија и Мексико.

Автоматизирани линии од FANUC и TRUMPF, плус внатрешно CNC удирање, виткање и ласерско сечење.

OEM и ODM добредојдени - прилагодени бои, логоа, брендирање на плаќање и пакување, со MOQ дискутирано по проект.

Пакување, контејнер и трговски услови

Секоја кула се испорачува во вертикална дрвена гајба со големина од 1400 mm, со внатрешно затегнување околу екранот и рамката. Завртките за прицврстување, шаблонот за дупчење и хардверот за монтирање патуваат во истата гајба, така што ништо не чека на локацијата за втора пратка.

Должината од 1400 mm го менува планирањето на контејнерот во споредба со ѕидните кутии: гајбите лежат рамно и се наредени, а контејнер од 20 стапки обично зафаќа 60-80 кули во зависност од димензиите на гајбата; цитираме товар по гајба.

Стандардно ги цитираме FOB Ningbo или Шангај, со EXW и CIF достапни на барање. Документите вклучуваат комерцијална фактура, список за пакување, товарен лист и копија од сертификатот CE.

Гаранција и поддршка по испораката

2-годишна гаранција на кулата, екранот и модулот за плаќање, покривајќи дефекти во материјалите и изработката.

Резервни делови - екрани, пиштоли, контролни табли - се чуваат на залиха и се испраќаат на барање.

Далечинска дијагностика преку 4G или етернет; повеќето софтверски и конфигурациски грешки се поправаат без посета на локацијата.

Совет за одржување: квартално проверувајте ги пиштолот и футролата и повторно завртете ги завртките за прицврстување еднаш годишно.

Целосна документација - упатство за употреба, цртеж за инсталација и водич за поставување OCPP - се испорачува со секоја единица.

Пет грешки при инсталацијата што ги гледаме се повторуваат

Погрешно: завртете ја основата директно на асфалтот. Десно: истурете бетонска подлога користејќи го испорачаниот шаблон и оставете го целосно да се залечи пред да ја наполните кулата.

Погрешно: оставете го пиштолот да лежи на земја помеѓу сесиите. Десно: секој пат вратете го во футролата - конекторот е делот што прво се носи.

Погрешно: потпирајте се само на WiFi на далечински простор. Десно: поставете SIM-картичка за 4G, така што плаќањата ќе продолжат да функционираат кога ќе падне канцеларискиот рутер.

Погрешно: поставете ја кулата таму каде што може да стигне камионот во рикверц. Десно: поставете го на крајниот крај на заливот или додајте столп.

Погрешно: заборавете на годишната проверка на вртежниот момент. Десно: повторно затегнете ги завртките за прицврстување на секои 12 месеци и повторно запечатете ја основната плоча ако видите траги од вода.

Што велат операторите на страницата после една година

Сопственик на хотел во Сплит, Хрватска, во пролетта 2024 година постави три кули во својот отворен двор. Тој ги избра затоа што зградата нема употреблива фасада во близина на заливите. Неговата жалба е отсјајот на екранот напладне - филмот против отсјај го реши тоа - но тој пријавува нула хардверски дефекти во текот на две лета на тешка употреба од гости.

Дистрибутер во Куала Лумпур продаде десет единици на површински парцели на малопродажната групација. Инсталаторот го пофали шаблонот за дупчење - неговата екипа ја завршуваше секоја основа наутро. Малиот грч: кабелот за пиштолот е краток за некои теренци на крајот од долгиот залив.

Една општина во ОАЕ има дванаесет кули на перничиња од улица. По 14 месеци, дневникот за одржување покажува една замена на екран на допир и ништо друго. Тие сè уште ја запечатуваат основната плоча секоја дождлива сезона, формалност што сепак ја следат.

Прашања што ги поставуваат купувачите за прв пат на кулата

П: Дали оваа кула ќе го полни секое ЕВ?

О: Секое EV што се продава во Европа со приклучок од тип 2 ќе се полни од него; вградениот полнач на автомобилот одлучува за точната брзина, до таванот од 7 kW на кулата.

П: Каква основа е потребна?

О: Бетонска подлога истурена на шаблонот за дупчење што го испраќаме со единицата; типичните влошки се околу 500 x 500 mm, а сидровите завртки доаѓаат во гајба.

П: Дали ѕидната кутија е поевтина?

О: Да, приближно 20-30% поевтино да се купи и инсталира таму каде што постои добар ѕид - цената на кулата плаќа за столбот, комплетот за основање и слободата да се избере место.

П: Дали екранот може да преживее директна сончева светлина?

О: Се чита на дневна светлина, иако суровиот пладневен сјај е единствената жалба што ја слушаме; филм против отсјај е евтин лек.

П: Дали IP54 е доволно за надворешна употреба?

О: Да за дожд и прскање - IP54 го блокира прскањето прашина и вода. На целосно потопените локации ќе им треба повисока оцена, што речиси на ниту еден паркинг не му треба.

П: Кои земји ја прифаќаат ознаката CE?

О: Сите земји на ЕУ и ЕЕА, плус многу други кои го прифаќаат CE како сертификат за влез; фабриката поседува и CCC, TUV, UL и CB за други пазари.

П: Може ли да ја надградам оваа кула од 7 kW подоцна?

О: Основата од 410 x 240 е споделена низ серијата, така што локацијата може да се пресели во кула со двоен пиштол на истата подлога - самата единица од 7 kW не може да се надградува теренски.

П: Колку време од нарачка до испорака?

О: 15-20 работни дена стандардно, испорака од Нингбо или Шангај, со целосниот пакет документи вклучувајќи го сертификатот CE.
