14 kW AC EV полнач за хотели и деловни згради

Што менува кулата од 150 мм на вашата страница

Земете го секој постамент за полнење со наизменична струја што сте го виделе на европска улица и обично е длабок околу 240 mm. Овој е 150 мм. Тие 90 мм звучат тривијално додека не застанете помеѓу две места за паркирање и не се обидете да ја одржите патеката чиста.

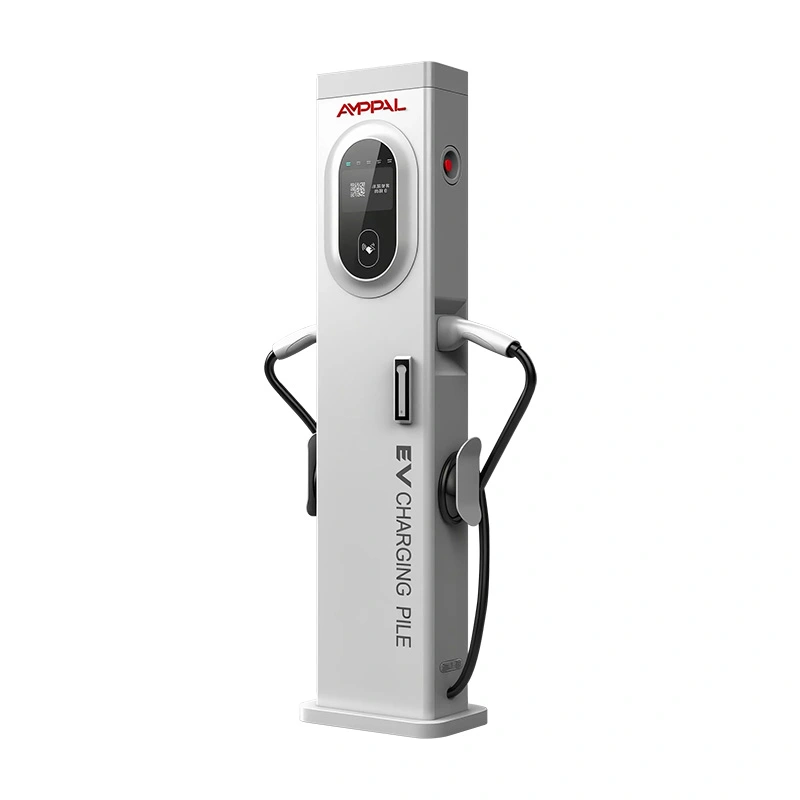

14 kW AC EV полнач за хотели и канцелариски згради (AF-AC-014-Y-A-0-4-JA-P) е колона од 300 x 150 x 1400 mm што носи два пиштоли од тип 2, оценети 16A+16A на трифазен екран на допир од 380VAC, со допир со допир. Ковертот постои за да реши еден проблем: каде оди полначот кога нема ѕид и широк остров?

Операторите го користат на лентата помеѓу две засолништа, покрај рабовите на тротоарите каде што поширок кабинет не би можел да се одобри, и внатре во гаражите каде колоните го јадат секој резервен метар. Самото полнење е стандардно наизменична струја; отпечатокот е карактеристика.

Пет исплати на колумна половина дебела

Длабочината од 150 mm ги чисти правците за инвалидска количка и нишалките на вратите што би ги блокирал постаментот од 240 mm; ова е димензијата што одлучува дали ќе помине анкетата на локацијата.

Два приклучоци од тип 2 (16A+16A) дозволуваат два автомобили да се полнат од една точка на напојување, приближно удвојувајќи ја пропусната моќ на столбот со еден пиштол.

Кулата е висока 1400 мм со 5-инчен дисплеј на висина на очите на многу зафатен простор.

IP54 заштита и работен опсег од -20°C до +50°C го покриваат времето на улица без засолниште или настрешница.

OCPP 1.6J со етернет, 4G и WiFi се придружува на постоечка задна канцеларија без нов софтвер.

Секоја единица е CE сертифицирана и носи 2-годишна фабричка гаранција, со времетраење од 15-20 работни дена од нашата фабрика во Жеџијанг.

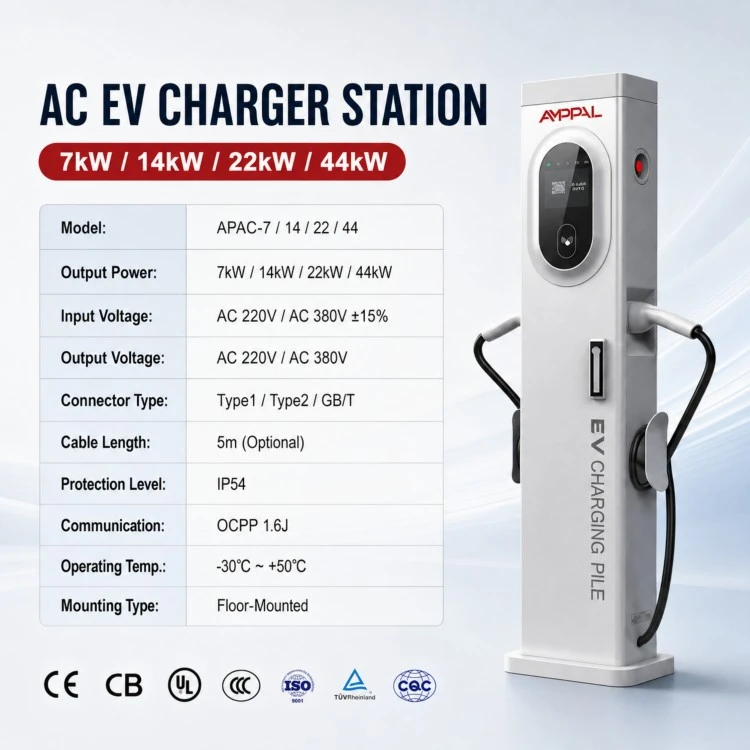

Технички спецификации

Веб-страници каде што се наплаќа секој сантиметар

Заливи на улица во старите европски градови каде тротоарот е премногу тесен за кабинет од 240 мм; кулата од 150 мм ја прегрнува границата.

Редови за паркирање со глава: една кула на заедничката лента опслужува два спротивставени редови.

Катни паркиралишта со тесни кривини на рампата; профилот ги одржува линиите на видот отворени за возачите и камерите.

Хотелски и канцелариски дворови каде пејзажниот архитект одбива гломазен пиедестал покрај влезот.

Места за привремени настани: една база за прицврстување M12, два пиштоли и довод од 380V може да се пуштат во употреба за еден ден.

Застапниците ги надополнуваат демо возилата преку ноќ без да се откажат од паркирањето во салонот.

Како кулата опслужува две возила од една колона

380VAC +/-15% трифазно напојување влегува низ основната плоча и слетува на делот DIN-шина внатре во колоната, каде што станицата го дистрибуира до двата приклучоци. Секој пиштол е оценет 16А по фаза; фирмверот ја ограничува вкупната моќност на табличката со 14 kW и го дели тој простор помеѓу двата автомобили.

Приклучете го првиот автомобил и го влече целиот буџет. Започнете втора сесија и кулата ја ребалансира струјата помеѓу двата приклучоци без да го прекине првиот; екранот ги прикажува kW и kWh на секоја сесија во реално време.

Екранот на допир работи на приклучок и полнење, додека OCPP 1.6J ја пренесува секоја трансакција запис до вашиот сервер преку етернет, 4G или WiFi. Ако мрежата падне, сесијата продолжува и записите се поставуваат подоцна.

Сертификација и тестови зад неа

Усогласеност со CE според директивите за низок напон и ЕМС, повторно потврдена пред секоја производна серија бродови.

100% од единиците поминуваат диелектрично тестирање и проверки на континуитетот на земјата на крајната линија.

Термички циклус од -30°C до +70°C според IEC 60068 на примероците, плус 96-часовен тест за прскање со сол за крајбрежни инсталации.

48-часовно континуирано согорување со целосно оптоварување со следење во живо на струјата, температурата и стабилноста на комуникацијата.

Компонентите се усогласени со RoHS и REACH, а фабриката работи со систем за управување со квалитет ISO 9001:2015.

Дојдовната инспекција ја покрива секоја серија на конектори; лабавиот приклучок од тип 2 е најчестиот дефект на теренот што го гледаме во кулите со наизменична струја.

Од рамен челик до колона од 1,4 метри: осум чекори

Ласерско сечење: листовите се сечат на CNC ласери до точниот профил на кулата, толеранциите се задржуваат на 0,1 mm.

Свиткување и формирање: ЦПУ сопирачка за притискање ја преклопува обвивката на столбот и заварите на место го блокираат спојот.

Роботското заварување на краците FANUC ги спојува основниот држач и жлездата за влез на кабелот, истиот процес што се користи во нашата линија за еднонасочна струја.

Површинска обработка: тристепената линија за чистење и завршна обработка ја штити лушпата пред склопувањето.

Пред-склопување: DIN шината, контакторите, уредот за преостаната струја и мерниот модул се монтирани и вртежен момент според спецификациите.

Електроника: дисплејот, таблата за соопштенија и таблата за напојување се монтирани и поврзани.

Вчитување на фирмверот и проверка на усогласеноста на OCPP: секоја единица е регистрирана и спарена со тест-сервер пред боксот.

Завршен КК и пакување: тест за хи-тенџере, визуелна инспекција и пакување во картон затворете ја линијата; стандардните нарачки заминуваат за 15-20 работни дена.

Дали 14 kW се соодветни за вашиот отпечаток?

Кулата од 14 kW заработува таму каде што ограничувањето е физичко. Ако вашата локација е широко отворена област со бетонски остров подготвен за стандарден пиедестал, купете го поевтиниот кабинет од 240 mm; тенкиот профил не ти купува ништо.

Тоа е исто така погрешна алатка кога автомобилите остануваат осум часа или повеќе. Паркингот во текот на ноќта е подобро опслужуван со ѕидни кутии од 3,5-7 kW по мал дел од цената, бидејќи 14 kW се враќаат само кога возилата влегуваат и излегуваат во текот на денот.

Изберете го кога ќе можете да ги броите сантиметрите: тесна средна лента, ред на работ со строго правило за назадување или гаража каде што поширок кабинет би чинел место за паркирање. Ако два автомобили со приближно 7 kW секој одговара на вашето време на престој, ова е најефикасниот начин за испорака на просторот.

AMPPAL наспроти стандардниот пиедестал од 240 mm

Отпечаток: 150 мм наспроти длабочина од околу 240 мм значи дека кулата ги минува истражувањата на локацијата што го отфрлаат постаментот.

Една храна, два автомобили: едно трифазно коло им служи на двата пиштоли, наместо две посебни инсталации.

Доказ за тестирање: CE, 100% хи-тенџере, 96-часовен прскање со сол и 48-часовно горење се документирани по серија, а не само во брошура.

Услови за купување: стандардни модели од MOQ 1 единица, времетраење од 15-20 работни дена, 2-годишна гаранција, резервни делови преку DHL/FedEx.

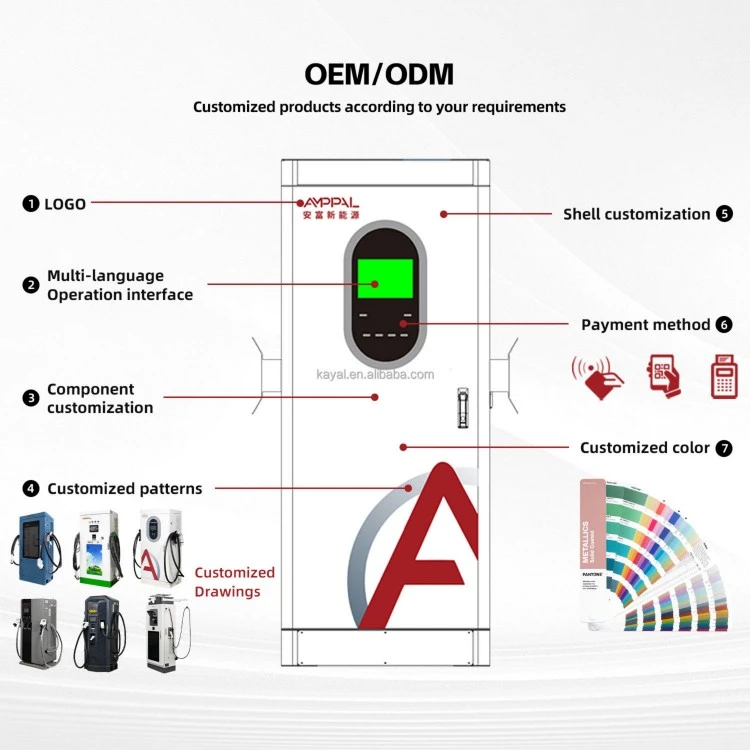

Приспособување: логото, екранот за стартување и брендирањето на кабелот може да се сменат; испорачавме извозни програми во над 40 земји, вклучувајќи ги ОАЕ, Саудиска Арабија, Казахстан, Германија и Мексико.

Пакување и испорака: Добивање колумни на страницата

Секоја кула се испорачува целосно склопена во еден картон за извоз од приближно 350 x 220 x 1460 mm со агли од пена; бруто тежина е околу 45 кг вклучувајќи го комплетот за прицврстување и кабелските жлезди.

Картони одат четири по палета, завиткани со заштитници на рабовите; контејнер од 40 стапки има приближно 60 палетизирани кули или до 80 натоварени на подот.

Стандардните термини се FOB Ningbo или Шангај, или EXW фабрика. Секоја пратка вклучува комерцијална фактура, список за пакување, товарен лист, сертификат за потекло и CE декларација за сообразност; Поморскиот товар до Ротердам или Џебел Али обично трае 30-40 дена.

Поддршка што ја почитува вашата временска рамка за инсталација

2-годишна гаранција за производствени дефекти, сметајќи од пратката наместо од пуштање во работа, за што монтери ни велат дека ги поедноставува барањата.

24-часовен одговор на техничките билети, со видео дијагностика за да може вашиот електричар да се најде низ поправка истиот ден.

Резервни делови од DHL/FedEx од нашиот централен магацин; предметите кои брзо се движат како екраните на допир и кабелските жлезди заминуваат во рок од 2 работни дена.

RMA пред хартија: испратете фотографии и сериски уред, а ние одлучуваме помеѓу замена или поправка пред да испратите нешто назад.

За пуштање на повеќе локации, предлагаме еден комплет за одржување на 20 кули што се чуваат во вашата залиха, така што замените на терен никогаш не чекаат на царина.

Ракување на лице место: Погрешно наспроти правилно

Погрешно: монтирање на кулата така што кабелот се врти кон сообраќајната патека. Десно: ориентирајте ја колоната така што двата кабли ќе излезат подалеку од лентата за возење.

Погрешно: напојување на кулата од недоволно коло бидејќи е само наизменична струја. Десно: големината на доводот за двата пиштола заедно; 32А трифазен прекинувач со проводници од 6mm2 е безбедна почетна точка, а потоа проверете според локалниот код.

Погрешно: вклучување на етернет кабелот во истиот канал како и кабелот за напојување. Десно: одделни канали, оддалечени најмалку 30 см, за заштита на мрежната врска од пречки.

Погрешно: покривање на екранот на допир со налепници или знаци. Десно: чувајте го лицето на екранот чисто; 5-инчниот екран е единствениот локален интерфејс на операторот.

Погрешно: ако се претпостави дека гаранцијата покрива вандализам. Десно: веднаш пријавете ја штетата со фотографии и сериски број; 2-годишната гаранција покрива дефекти во производството, така што колку побрзо го документирате, толку побрзо дејствуваме.

Што известуваат менаџерите на страницата по една сезона

Оператор за паркирање во Дубаи управуваше со 12 од овие кули по должината на редот покрај рабовите што општината го прогласи за премногу тесен за стандардни постаменти. По осум месеци лета на температура од 45°C, еден екран на допир разви треперење, што го заменивме под гаранција во рок од една недела. Неговото резиме: колоната е тенка, но не е свиткана, нишана или прегреана.

Германска хотелска групација ја стандардизираше кулата за нејзиниот двор паркинг откако архитектот отфрли поширок кабинет. Нивната една жалба: 4G антената паѓа на една лента внатре во дворот, па сега ја нарачуваат верзијата WiFi/Ethernet и ја поврзуваат со прекинувачот на зградата.

Саудиски изведувач купил прва серија од 20 за развој со мешана употреба. Инсталирањето на сидрото на неговите електричари им одзело два часа по кула првиот ден и помалку од еден час откако го видел шаблонот за дупчење; оттогаш нарачале уште три серии.

Најчесто поставувани прашања

П: Дали два автомобили навистина можат да се полнат во исто време на кулата од 14 kW?

О: Да, двата приклучоци се под напон и станицата го дели буџетот од 14 kW меѓу нив; еден автомобил го добива целиот буџет кога е сам.

П: Какво растојание и треба на кулата од работ или ѕид?

О: Чувајте околу 600 mm работен простор пред приклучоците; приближно 200 mm настрана е доволно за кабелската јамка.

П: Дали на тенката кула и треба бетонска основа?

О: Стандардна е основата за сидро M12 на бетонска подлога од 300 x 300 mm; на асфалт обезбедуваме држач за површинска монтажа.

П: Со кој конектор се испорачува станицата?

О: Два приклучоци од тип 2 со кабли од 4,5 m стандардно; овој AC модел не нуди CCS.

П: Дали кулата може да работи на еднофазна струја?

О: Не, потребни се 380VAC трифазни; за еднофазни локации погледнете ги нашите ѕидни станици за наизменична струја од 3,5-7 kW.

П: Како функционира наплатата без терминал за плаќање?

О: OCPP 1.6J дава тарифи и далечинско стартување/запирање до вашата заднина или платформа за роаминг, додека на екранот се прикажуваат податоците за сесијата локално.

П: Кое е времето за нарачка за контејнер?

О: 15-20 работни дена за стандардни модели по потврда и депонирање на нарачката.

П: Дали екранот се чита на директна сончева светлина?

О: Тоа е 5-инчен LCD во боја со поставка за надворешна светлина; на суровото пладневно сонце помага хаубата за сенка што ја нудиме како опција.
