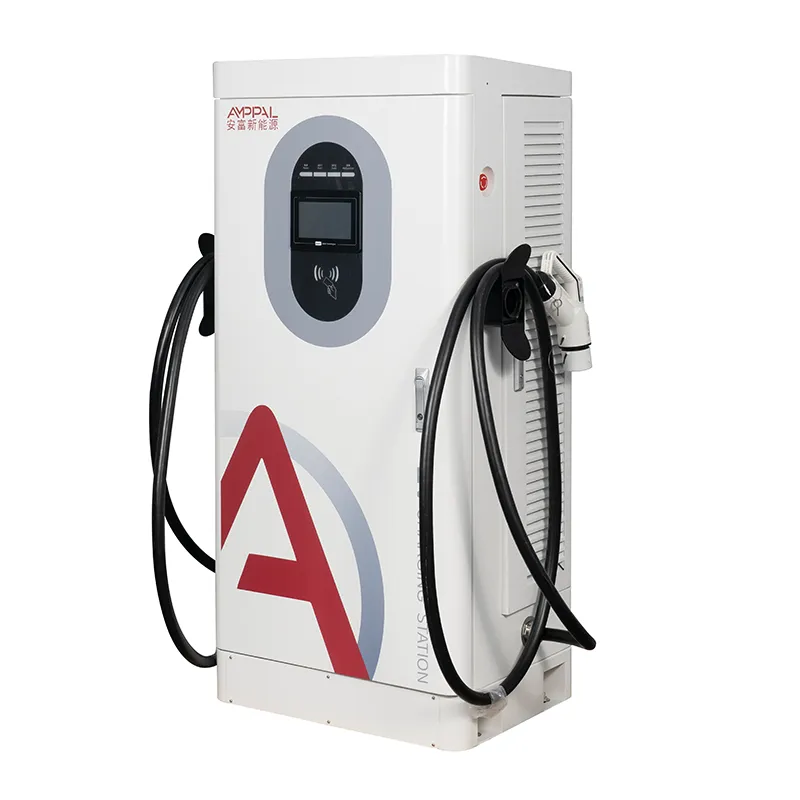

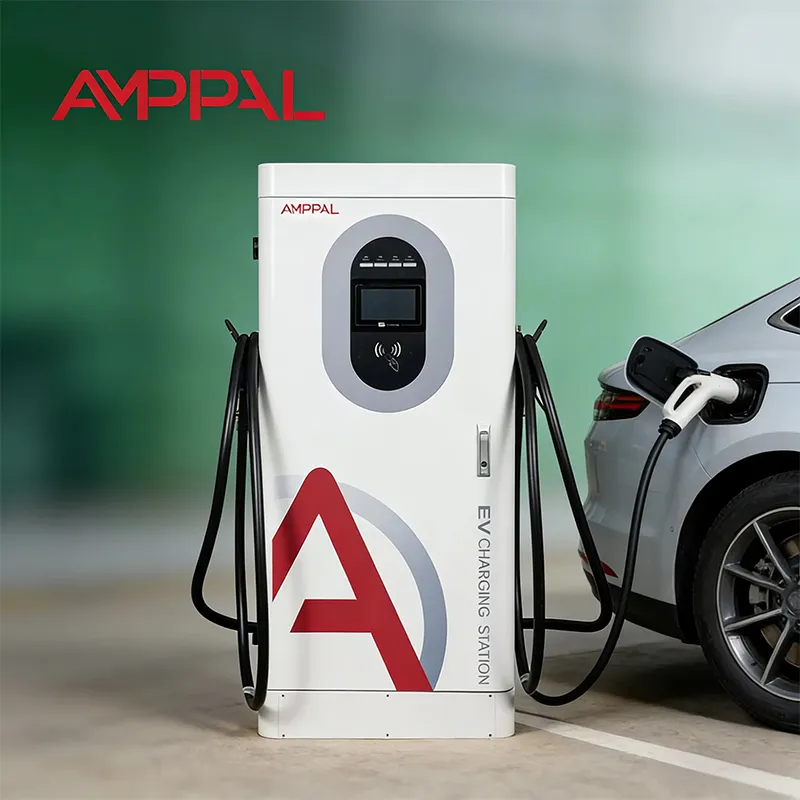

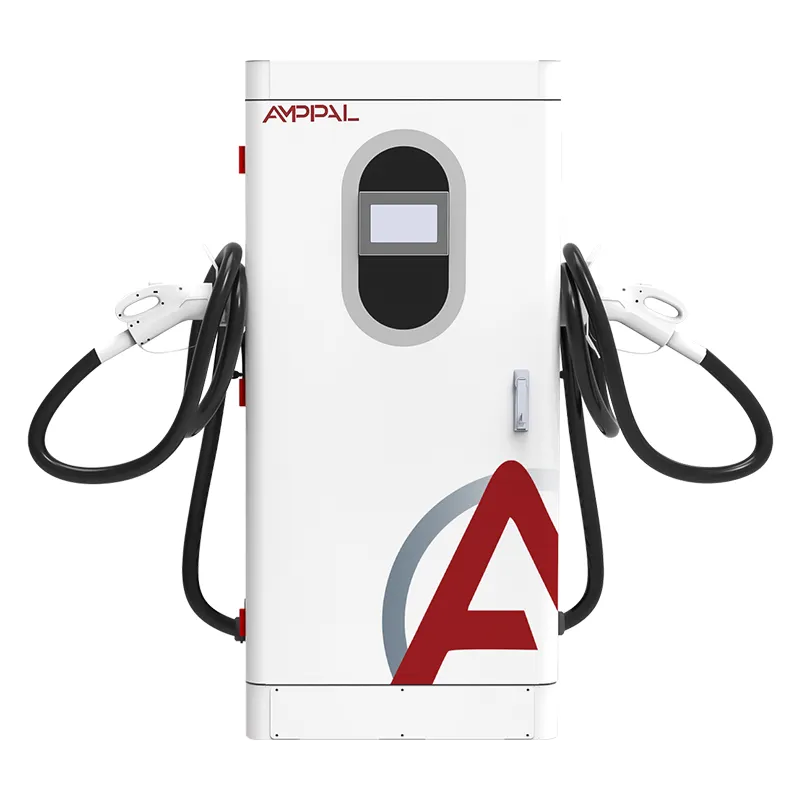

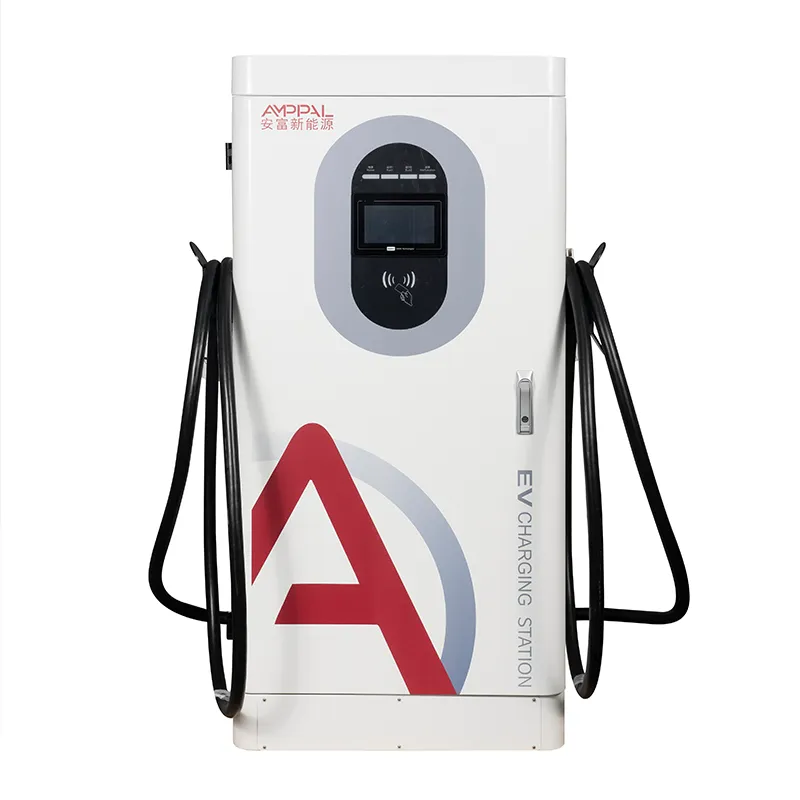

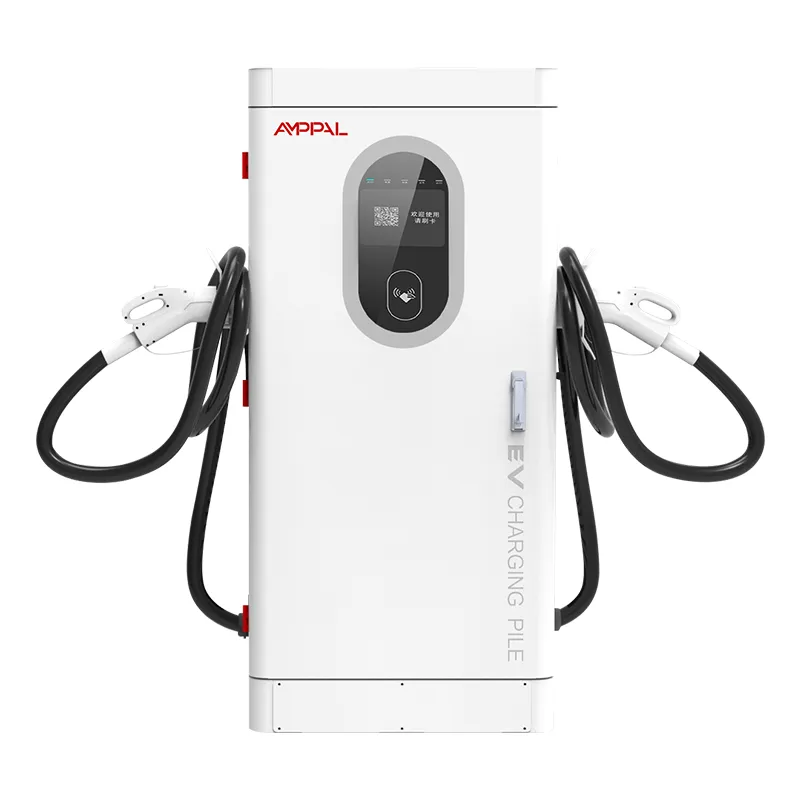

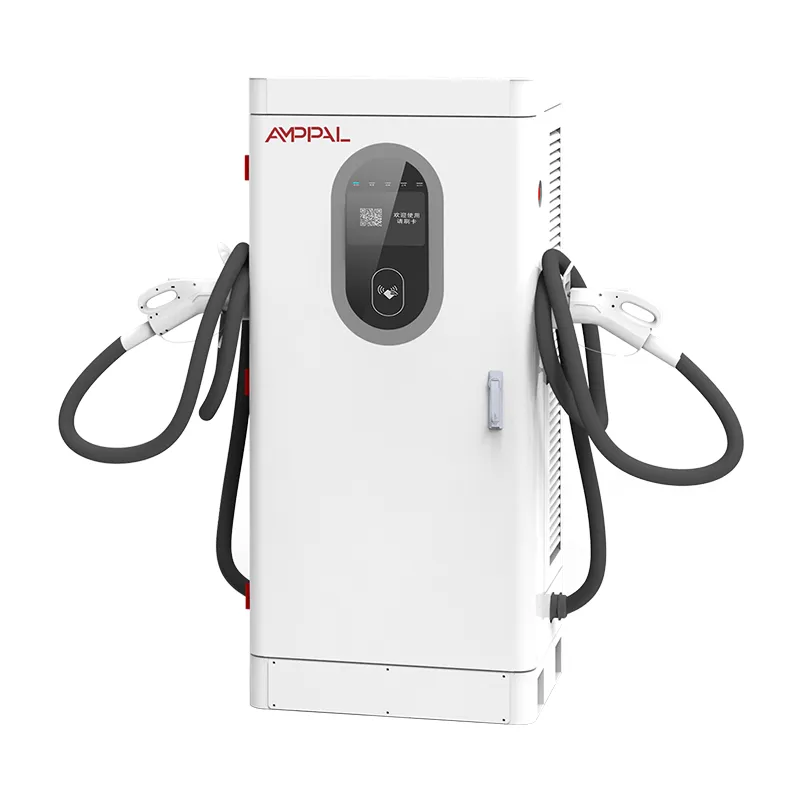

Интегриран брз полнач со еднонасочна струја со висока ефикасност од 80 kW за комерцијални електрани електрани

Полнач од 80 kW што го третира вашиот трансформатор како закупец

Секој киловат-час што овој полнач го влече од трансформаторот на вашата локација пристигнува како чиста, добро воспитана наизменична струја - тоа е инженерската одлука зад AF-DC-80-Y-B-O-4-H, и затоа овој интегриран брз полнач од 80 kW спаѓа во списокот за проверка на корисничко ниво, а не на скапа листа за проверка. Факторот на моќност е на ≥0,99, а вкупното хармониско изобличување останува ≤5%, бројки што ретко ги гледате при евтиниот увоз.

Зошто е тоа важно на хартија? Трансформаторот што напојува полнач со слаб фактор на моќност носи дополнителна реактивна струја, работи потопло, а вашата сметка за електрична енергија може да вклучува трошоци за реактивна енергија за кои никој не ве предупредил.

Кабинетот е 1620 x 750 x 560 mm, номинален 80 kW, излез 200-1000VDC со постојана моќност од 300 до 1000V. Ние го градиме во Јуекинг, Жеџијанг, каде што мрежните кодови сериозно го третираат квалитетот на енергијата. Оваа страница објаснува што значат бројките за вашата операција.

Пет начини на PF ≥0,99 Влез се плаќа сам за себе

Без казни за реактивна моќност: при PF ≥0,99 полначот изгледа како отпорно оптоварување на мерачот, така што комуналните услуги кои наплатуваат kVA или реактивна енергија немаат за што да ви наплатат.

THD ≤5% ги одржува ладни заедничките трансформатори: хармоничните струи кои би циркулираат во трансформаторот и неутралната жици се намалуваат на дел од она што го произведуваат полначите од ниска класа.

Поедноставно одобрување за поврзување со мрежата: многу комунални претпријатија бараат декларации за хармоници и фактори на моќност за инсталирање на еднонасочна струја; нашите тест-извештаи ги покриваат и двете при целосно оптоварување.

Работа погодна за соседот: хотел или канцеларија што го дели фидерот нема да гледа треперење на светлата или ресетирање на електрониката кога започнуваат сесиите за полнење.

Подолг век на средствата на локацијата: помалку реактивна струја и помалку хармоници значат дека трансформаторот, каблите и разводната опрема работат поладни и стареат побавно.

95% врвна ефикасност на врвот: истата етапа за напојување SiC што го чисти влезот, исто така, троши помалку енергија како топлина.

Технички спецификации

Веб-страници каде што хармониците ве доведуваат во неволја

Деловни паркови во Германија и Франција, каде што еден заеднички трансформатор од 630 kVA ги напојува канцелариите, CNC машините и полначите на една шина.

Хотели во Турција и Грција, каде што гостите се жалат на треперење на светлата ако полначот не се однесува неправилно на истиот фидер како и кујната.

Магацините на флотата во ОК и Холандија работат со 8-20 полначи, каде што акумулацијата на хармониите во многу единици е вистински ризик.

Покривите на трговските центри во ОАЕ и Саудиска Арабија, каде што стручниот тим го прегледува секој профил на оптоварување пред да го потпише договорот за закуп.

Општински гаражи во Мексико и Бразил, каде што претпријатието го проверува квалитетот на електричната енергија пред да одобри комерцијална тарифа.

Внатре во енергетската фаза: PFC, Harmonics и Load Bank

Исправувачот на DC полначот го претвора AC во DC, а наивен исправувач црпи струја само во тесни импулси во близина на врвот на напонот. Тие импулси се хармоници - струја на 250 Hz, 350 Hz, 450 Hz и повеќе - не прават корисна работа. AF-DC-80-Y-B-O-4-H користи активен преден крај (PFC) кој ја обликува влезната струја во мазен синусен бран во фаза со напонот.

Втората фаза го претвора чистото DC во 200-1000VDC што го сака возилото, постојана моќност од 300 до 1000V. Камион од 800 V и седан од 400 V се приближуваат до номиналните 80 kW низ рамниот дел од кривата на полнење.

Можете сами да го потврдите однесувањето: нашите извештаи за тестирање ги наведуваат THD и PF со 25%, 50%, 75% и 100% оптоварување, бидејќи полначот кој изгледа чист само во мирување е безвреден. Испратете ни го еднолинискиот дијаграм на локацијата и трансформаторот kVA, а нашите инженери ќе го проценат влијанието на оптоварувањето - обично во рок од еден ден.

Сертификати и тест точки зад нив

Имаме UL, CE, CB, TUV и CCC; прашајте и ние ќе ги испратиме по е-пошта соодветните датотеки со сертификати за оваа единица.

Секоја серија се согорува 48 часа при целосно оптоварување, со логирање на температури низ модулите, конекторите и PFC индукторите.

Квалитетот на енергијата се проверува по серија на калибриран товарен брег, со PF и THD заробени на четири точки на оптоварување.

Безбедносниот сет (13 функции) се наоѓа под EN IEC 61851-1:2019 и 61851-23:2014.

Шкафовите се проверени IP54, со примероци од прскање сол држени 96 часа; оперативниот опсег работи од -25C до +50C.

Од лим до банка за товарење: патека за производство

Фаза 1: челичен лим се сече со ласер, се пробива и се свиткува на линии поврзани со FANUC пред премачкување во прав.

Фаза 2: примерок од секоја серија на обложување влегува во комората за прскање сол додека производството продолжува.

Фаза 3: влезни фази и PFC плочи изградени на линијата за наизменична струја; модули за напојување на DC линија - посебни станици.

Фаза 4: влезна инспекција на SiC модули, EMI филтри, конектори и мерни компоненти.

Фаза 5: рачно поврзување со терминали со контролиран вртежен момент и визуелна проверка на секој зглоб.

Фаза 6: за 48 часа на амбиентален 40C, PF, THD, ефикасноста и стабилноста на пораките се евидентирани од минута во минута.

Фаза 7: блиц на фирмверот, OCPP 1.6j тест против нашиот сервер, потоа конечна проверка на квалитетот на напојувањето.

Фаза 8: пакување и палетизирање; Фотографиите пред испораката слетуваат во вашето сандаче пред да се вчита контејнерот.

Проверка на усогласеност: Дали овој кабинет е погоден?

Изберете AF-DC-80-Y-B-O-4-H кога вашата локација споделува трансформатор со други оптоварувања, вашата услужна програма бара декларации за квалитет на енергија или инсталирате неколку единици чии хармоници ќе се акумулираат. Ако вашиот имот менаџер веќе го означил факторот на моќност во претходниот проект, овој модел го завршува тој разговор.

Овој полнач не е за вас ако страницата има наменски трансформатор со дарежлив простор за глава, вашата алатка никогаш не ги проверува хармониците и едноставно ја сакате најевтината кутија од 80 kW што ги полни автомобилите. Исто така е погрешен избор ако ви требаат сесии од 30 минути за такси од 800V; засили до 120 kW или 160 kW.

Не сте сигурни? Испратете го дијаграмот со една линија и рејтингот на трансформаторот. Пресметуваме хармоничен простор за глава и искрено ви кажуваме дали една, две или шест единици одговараат на вашиот фидер без надградба.

Справувањето со фабриката го бидува работењето со брокер

Вашите технички прашања за дизајнот на PFC и мрежните кодови одат директно до нашите инженери во Јуекинг, а не преку сандачето на препродавачот.

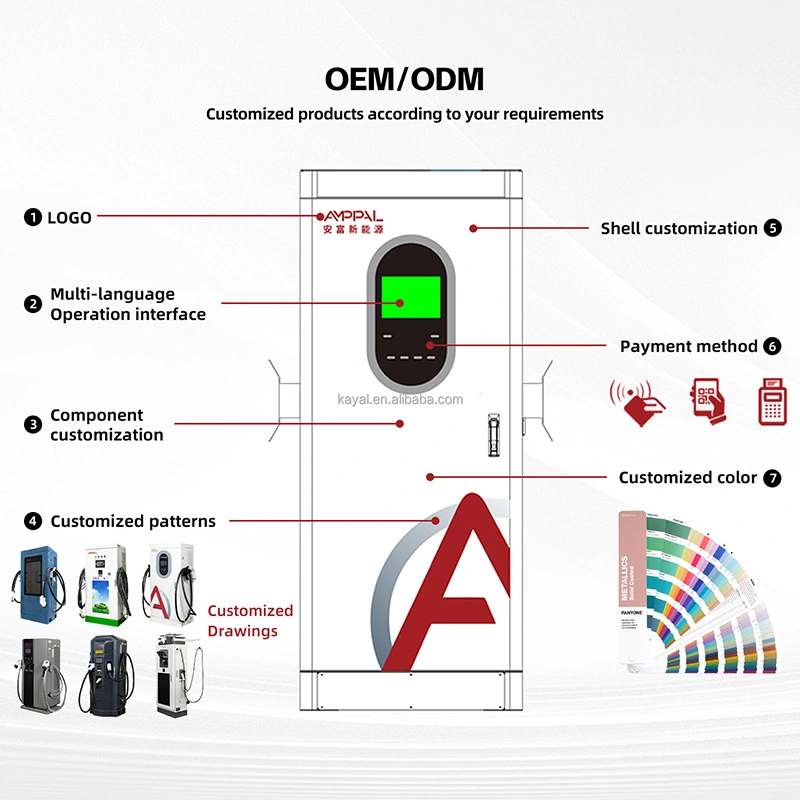

OEM/ODM од една фабрика: приспособена боја, лого, стандардни поставки на фирмверот и ваша сопствена конфигурација на заднината, сè направено во фабриката.

Залихите гради отсуство за 15-20 работни дена; приспособените нарачки траат околу 7-10 дена подолго.

Прифатени пробни нарачки од 1 единица за нови пазари; цени за контејнери за 10+ единици.

Гарантните делови летаат од DHL/FedEx во рок од 48 часа од одобреното побарување; далечинска дијагностика работи преку OCPP конекцијата.

Каси, контејнери и царински документи

Секоја гајба го носи извештајот за серискиот квалитет на енергијата, како и единицата - датотеката што може да ја сакаат и вашиот царински посредник и прегледувачот на комуналните услуги. Кабинетот тежи приближно 300 кг; кутијата од иверица додава 60-80 кг, а 10-14 гајби се вклопуваат во контејнер 40HQ.

FOB Ningbo или Шангај се применуваат освен ако претпочитате CIF, CFR или DDP. Пред пакувањето се издава дијаграм на палети за да може камионот да се резервира однапред.

Документите се испорачуваат со нарачката: комерцијална фактура, список за пакување, сертификат за потекло, датотеки CE/TUV и извештајот PF/THD.

Услови за услуга: Што всушност покриваат двете години

Двегодишен мандат низ модули, контролер и фаза на филтрирање. Делот PFC е дел што тивко се деградира на евтини единици; нашето е опфатено експлицитно.

Потврдените тврдења ставаат резервни делови на курир во рок од 48 часа - обично 3-5 работни дена низ Европа.

Ажурирањата на фирмверот и параметрите се туркаат од далечина преку OCPP - на повеќето проблеми никогаш не им е потребна посета на локацијата.

Првите инсталации добиваат видео повик за пуштање во работа - заземјувањето, жици и спарувањето на заднината се прегледуваат во живо.

Предложена рутина: филтрите се чистат на секои 6 месеци, терминалите се враќаат годишно, а влезната бранова форма повторно се проверува кога нови оптоварувања се приклучуваат на собирницата.

Забелешки за инсталација: Погрешно наспроти правилно

Погрешно: Слетување на овој полнач на фидер кој веќе е тежок со хармоници на погонот, а потоа обвинување на единицата за проблеми на локацијата. Десно: прво измерете ја дојдовната бранова форма; нашите инженери го толкуваат снимањето и ублажувањето на големината доколку е потребно.

Погрешно: Претпоставувајќи дека неутралниот проводник никогаш не носи струја на трифазното напојување. Десно: THD ≤5% го одржува малото неутрално оптоварување, но влезот за наизменична струја сепак мора да биде поврзан според упатството - 4-јадрени или 5-јадрени како што е наведено.

Погрешно: Работење на уредот од мал генератор без проверка на капацитетот. Десно: на генератор кој го напојува овој PFC влез му треба стабилен напон и фреквенција; потврдете дека е оценет за налет плус континуирано оптоварување.

Погрешно: прескокнување на годишната проверка на вртежниот момент бидејќи единицата никогаш не се исклучува. Десно: лабав терминал под 80 kW полека се загрева; 15-минутната проверка е поевтина од стопена клацка.

Погрешно: верувањето PF ≥0,99 ви овозможува да игнорирате други вчитувања на страницата. Десно: полначот е чист, но трансформаторот сепак служи сè друго на собирницата.

Приказни за операторите: Што направија броевите за нив

Логистички парк во Холандија инсталираше шест единици AF-DC-80-Y-B-O-4-H во октомври 2025 година на заеднички трансформатор од 630 kVA кој исто така напојува ладилник. Нивниот консултант го измери THD на точката на заедничко спојување: 4,9% со шест полначи кои работат, наспроти 11% со две поевтини единици што ги пробале. Нивната жалба: шарките на вратата се чувствуваат лесно за тежината на вратата.

Синџир на хотели во Турција вгради четири единици во Бодрум и Анталија. Нивната апликација за поврзување со мрежа помина без хармонична студија бидејќи беа приложени извештаите од тестот. Менаџерот за операции забележува дека бучавата од вентилаторот од 65 dB се слуша од палубата на базенот ноќе.

Трговец на мало во Мексико Сити поставил две единици на покрив кој исто така храни банка за ескалатори. Електричниот тим на трговскиот центар отфрли полначи на две други марки поради квалитетот на струјата; овој помина преглед за една недела. Грип: страничниот QR панел брзо собира прашина.

Најчесто поставувани прашања

П: Што точно значи THD ≤5% во пракса?

О: Вкупната хармонична дисторзија на влезната струја останува на или под 5% од основната при целосно оптоварување. Практично, полначот додава мало хармонично загадување на електричниот систем на вашата локација - многу во рамките на повеќето граници за користење.

П: Дали овој полнач ќе ги активира казни за реактивна моќност на мојата комунална компанија?

О: Не. Со фактор на моќност ≥0,99, реактивната компонента е занемарлива, така што комуналните услуги кои наплатуваат за реактивна енергија или фактор на ниска моќност немаат основа да ви наплатат.

П: Дали ми треба посебен хармоничен филтер или единица за корекција на факторот на моќност?

О: Не, активниот преден дел во внатрешноста на кабинетот ги прави и двете. Тоа е поентата на изборот на овој модел наместо полнач со пасивен исправувач.

П: Дали може да работи од дизел генератор?

О: Да, ако генераторот држи стабилен напон и фреквенција во прозорецот AC380V ±15% и има доволно капацитет. Потврдете ја големината на генераторот кај нас пред да се обврзете.

П: Дали фигурата PF се мери при целосно оптоварување или само во мирување?

О: При целосно оптоварување, а исто така и при оптоварување од 25%, 50% и 75%. Серискиот извештај ги прикажува сите четири точки - побарајте го.

П: Кои документи за поврзување на мрежата ги обезбедувате?

О: CE/TUV сертификати, извештај од тестот за квалитет на моќност со криви PF и THD и англиски листови со податоци. Овие ги опфаќаат повеќето прегледи за комунални услуги во Европа, Блискиот Исток и Латинска Америка.

П: Дали почистата енергија чини повеќе?

О: Активната фаза на PFC додава одредена цена на компонентите наспроти евтин исправувач - но тоа е мало покрај избегнатите казни, надградбите на трансформаторот и сервисните повици.

П: Може ли да работам 80 kW на 230V еднофазен?

О: Не, ова е трифазна единица која бара AC380V ±15%. За еднофазни локации, наместо тоа, погледнете ги нашите ѕидни DC полначи до 40 kW.
