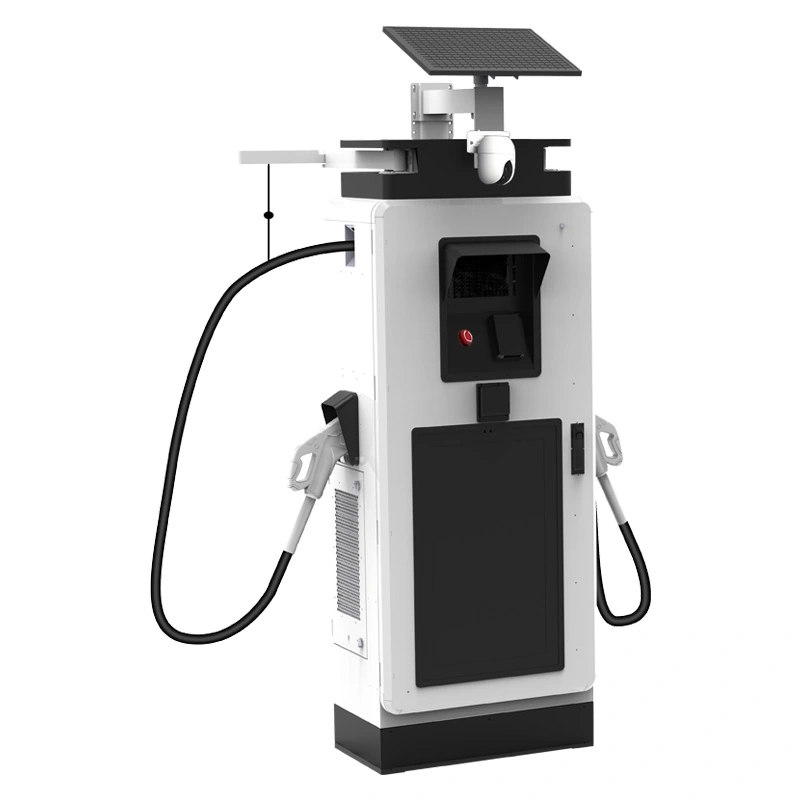

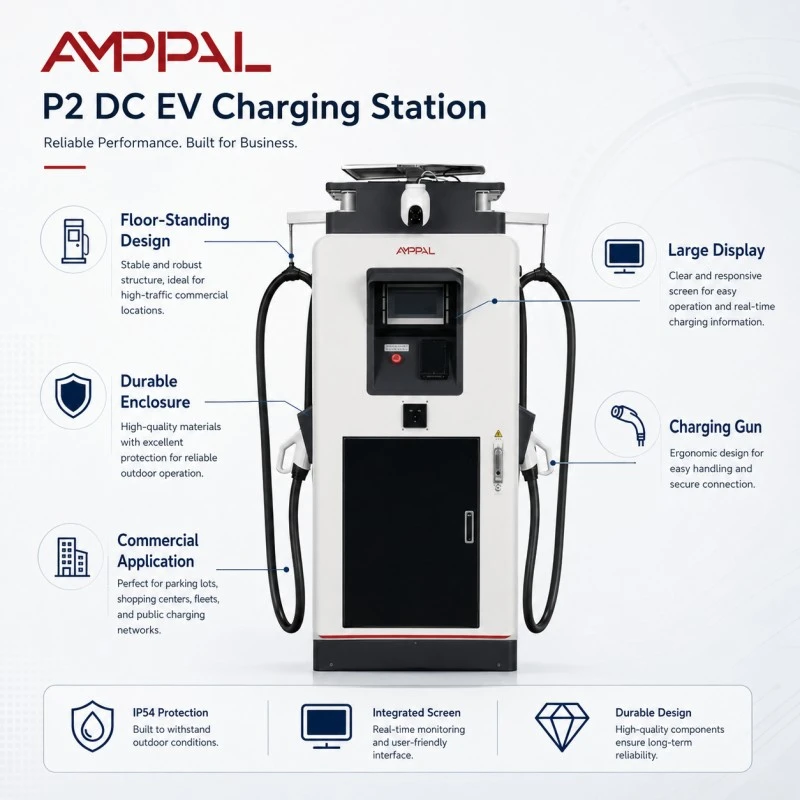

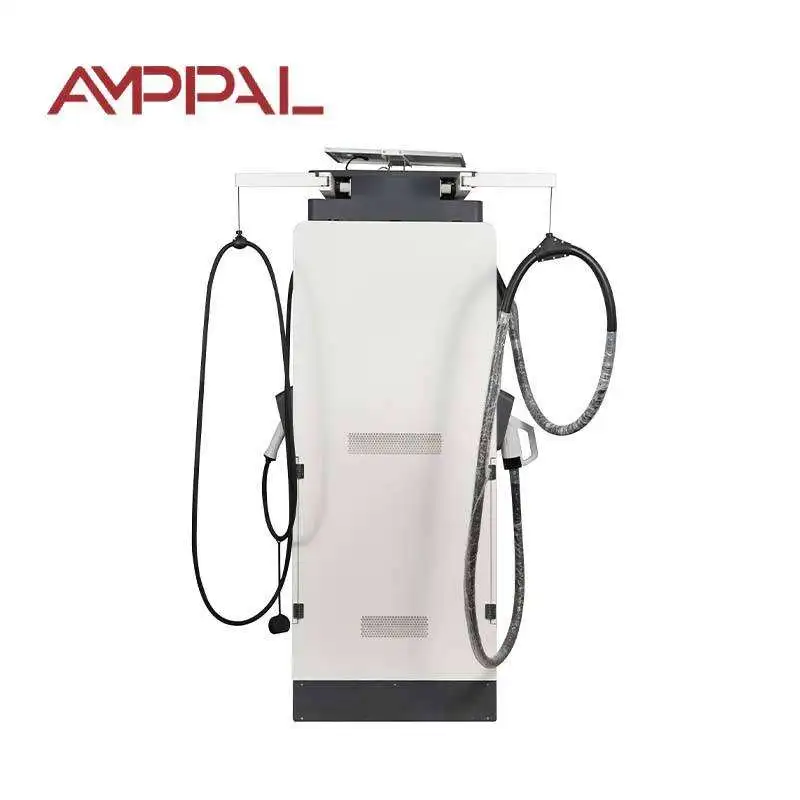

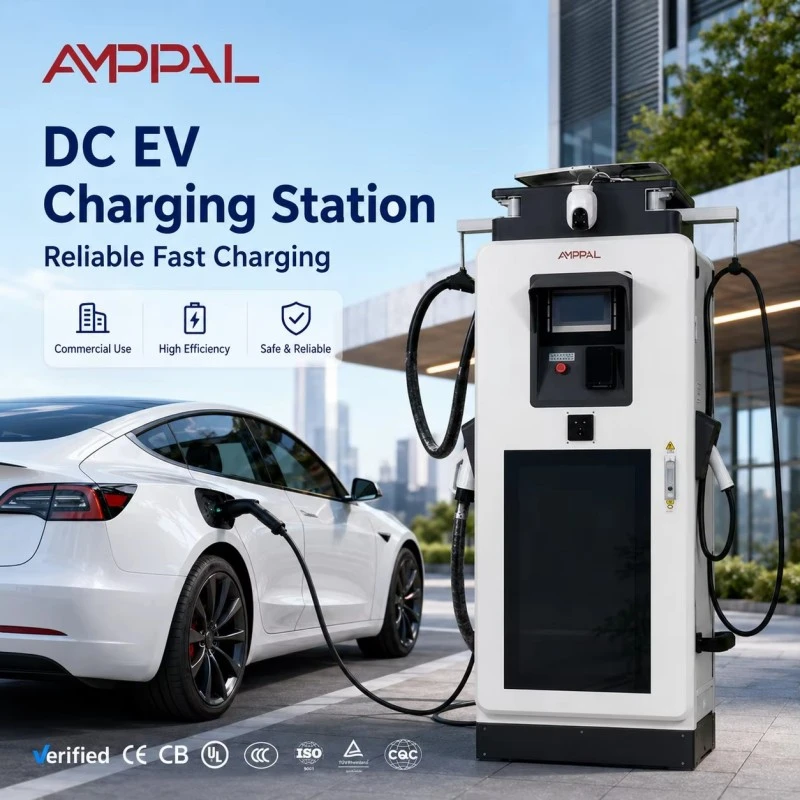

Комерцијален DC EV полнач од 120 kW со дигитален дисплеј за јавни станици

Изграден за панелот 480V: полнач од 120 kW за комерцијални локации во Северна Америка

Комерцијалните згради во Северна Америка се жици за трифазни напон од 480 V, а полначот што го игнорира тој факт создава трансформаторски трошоци за кои никој не плаќа. AF-DC-120-Y-B-M-4-H директно зема AC480V±10% на 45-65Hz, така што повеќето локации за малопродажба, индустриска и мешана употреба во САД и Канада може да го напојуваат од постојниот панел без додавање трансформатор за намалување.

Исто така, го ограничува шумот на 60 dB - приближно 5 dB под типичните кабинети со еднонасочна струја - што е важно за имотните линии, парцелите во непосредна близина на становите и комерцијалните области што работат цела ноќ. 32-инчниот дисплеј од 1920×1080 на таблата се справува со вашата медиумска содржина или содржина на брендот, но електричната приказна е она што го прави овој модел различен.

Врвната ефикасност е 95%, куќиштето е IP54, а излезот CCS1 покрива 0-250A. Тоа е машина со моќност од 120 kW на која лесно може да се каже „да“ на сервисниот влез, а дисплејот плаќа дел од инсталацијата со текот на времето.

Зошто влезот од 480 V и таванот од 60 dB се важни на линијата за сопственост

Нема трансформатор што се намалува: услугата 480V директно ја напојува единицата, заштедувајќи ги трошоците, просторот на подот и загубите од дополнителната фаза на конверзија.

Влезот со широка фреквенција од 45-65 Hz толерира послаби комунални мрежи и моќност на генераторот за време на фазите на изградба, што е вистинска предност на локациите со нестабилно снабдување.

Таванот од 60 dB - на ниво на нормален разговор - им овозможува удобност на соседите и персоналот во ноќните смени.

Брзината на вентилаторот го следи оптоварувањето и температурата наместо да работи со целосна експлозија од приклучокот, што ја намалува бучавата и потрошената енергија во 24-часовен циклус.

Термичкото намалување ја заштитува електрониката при топлина од 50°C, додека оценката од 120 kW е чесно во нормални услови.

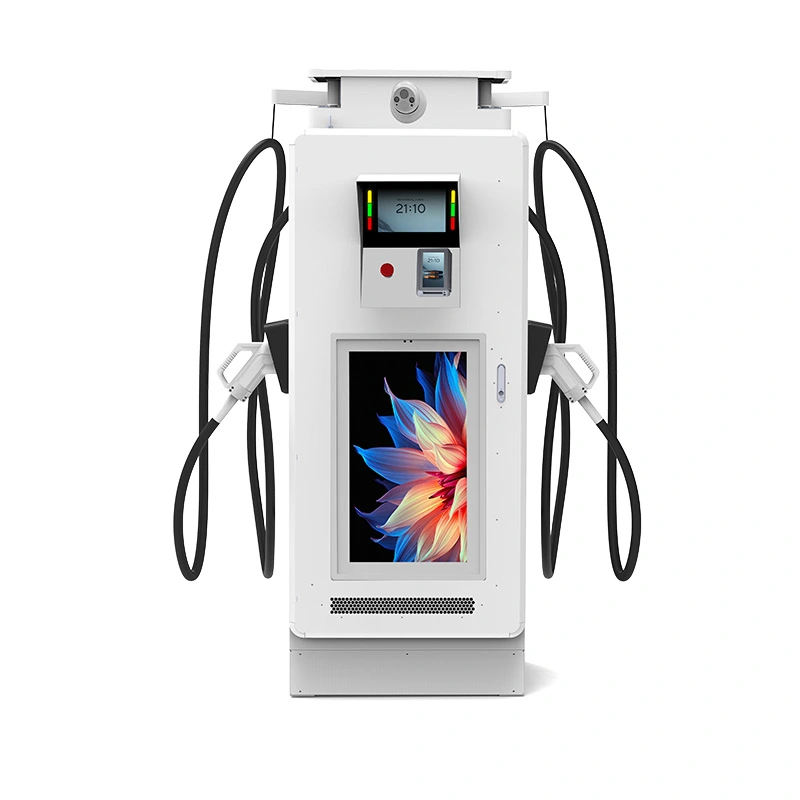

32-инчниот екран сè уште ја врши својата медиумска работа - реклами, информации за станицата или циклус на вашиот бренд - преку истиот далечински портал за содржина.

Технички спецификации

Фабричка спецификација на AF-DC-120-Y-B-M-4-H точно како што е испорачана.

Сајтови на кои им е потребна и гласна видливост и тивки ноќи

Развој на мешана употреба: малопродажба на ниво на улица со станови над - полначот работи цела ноќ без да предизвика поплаки за бучава.

Американски и канадски синџири за малопродажба: панелите од 480V се веќе на локацијата, така што единицата паѓа на постојната услуга.

Канцелариски и хотелски паркинг гаражи: 20-40 минути сесии на 120 kW превртуваат тезги во текот на работниот ден.

Општински парцели во близина на станбени блокови: затемнетиот екран и таванот од 60 dB ја одржуваат локацијата пријатна за соседите дури и при ноќни сесии.

Депоа на флота на индустриски услуги на 480V: еден панел ги напојува полначите и постојната опрема на продавницата.

Конгресни центри и места за настани: екранот носи пораки од спонзори за време на емисиите, а 120 kW ги врти автомобилите помеѓу сесиите.

Како машината конвертира 480V во DC - без потпевнување

Влезната фаза го поправа AC480V трифазен на средно DC магистрала, а потоа конверторите со висока фреквенција ја намалуваат моќноста до напонот што го бара возилото. Префрлувачките модули со широк опсег се причината поради која единицата има 95% максимална ефикасност на овој влезен напон, што е потешко отколку што звучи - повисоките влезни напони ги затегнуваат маргините на префрлување.

Приказната за бучавата е за ладење, а не за конверзија. Вентилаторите се контролирани со температура и работат со делумна брзина поголемиот дел од времето; само одржливите тешки товари ги туркаат кон целосни вртежи во минута. Тоа е практичната разлика помеѓу единицата од 60 dB и кабинетите од 65 dB вообичаени во оваа класа.

OCPP 1.6/2.0 носи податоци за сесиите, далечинско дијагностика и ажурирања на фирмверот, додека екранот работи со сопствено снабдување со содржина. Двата системи известуваат во една станица запис во вашиот задниот дел.

Тестирање кое го поддржува тврдењето од 60 dB и ознаките за електрична безбедност

Звучниот притисок се мери на 1 метар од кабинетот при целосно оптоварување и се евидентира во извештајот за тестирање на единицата, така што бројката од 60 dB може да се потврди, а не да се погоди од брошура.

Одобрувањето на типот CE и TUV ја покрива целата единица; UL и CB електрични извештаи се достапни за датотеки за извоз.

96-часовно тестирање со сол со прскање на куќиштето и заптивките на рамката на екранот.

Тестови за изолација и пренапон на влезната сцена AC480V низ целиот опсег од 45-65Hz.

48-часовното согорување со полно оптоварување ги евидентира бучавата, температурата и електричните отчитувања во однос на серискиот број.

Модулите се оценети -30°C до +55°C; комплетната единица е наведена за -25°C до +50°C.

Од серпентина до гајба: Изработка на кабинет подготвен за 480V

Чекор 1. Челичните намотки се сечат со ласер и се заваруваат со роботи на линиите FANUC.

Чекор 2. Притиснете ги сопирачките на TRUMPF од панелите; прашок и лек следат.

Чекор 3. Влезната фаза од 480 V - контактори и одводници на пренапони - е поврзана на линијата за наизменична струја со контрола на вртежниот момент.

Чекор 4. Исправувачките модули и подсклопот на екранот се поставени на линијата DC.

Чекор 5. Склопот за ладење, вентилаторите, каналите и сензорите за температура се инсталирани и запечатени.

Чекор 6. Тестирањето со целосно оптоварување на 120 kW ја евидентира ефикасноста, факторот на моќност и бучавата по единица.

Чекор 7. 48-часовното согорување ги обединува сесиите на полнење и репродукцијата на екранот заедно.

Чекор 8. Завршна проверка и гајба; фабриката испорача над еден милион единици до 2024 година.

Усогласување на единицата за прикажување од 120 kW со влезот на вашата услуга

Специфицирајте ја оваа единица кога вашата страница е во Северна Америка со комерцијална услуга од 480V или на кој било пазар што работи со трифазен 480V. 120 kW е практична средна класа: целосно полнење за повеќето патнички ЕВ за 25–45 минути, без потребите на фидерот од кабинети од 160 kW плус. Исто така, ви дава втор прилив на приходи низ екранот без да ја комплицира електричната инсталација.

Не го купувајте за локација со само 208V или 230/400V услуга. Оваа влезна варијанта е фиксирана на 480 V, а додавањето трансформатор ја поништува целата поента - побарајте од нас варијантата 380 V ако тоа е вашата мрежа.

И ако локацијата има спални соби директно над дворот, реално буџетирајте: дури и 60 dB се слушаат во затворени простории ноќе. Планирајте звучна бариера или ноќен распоред за напојување пред соседите да ја поднесат првата жалба.

Што нуди AMPPAL што не го нудат локалните дистрибутери

Фабрички директни цени од Yueqing, со сертификати CE, TUV, UL и CB во пакетот за понуда.

15–20 работни дена испорака по извлекување одобрение; MOQ од еден контејнер.

OEM/ODM: вашиот бренд на кабинетот и на екранот за подигање.

Сами управуваме со над 200 станици, така што инженерските повратни информации од теренот се враќаат во дизајнот.

2-годишна гаранција со резервни панели и модули се испорачуваат во рок од 5 работни дена.

Пакување и испорака на единица од 120 kW за место за работа во САД

Кабинетот се испорачува исправено во гајба со челична рамка со големина за телото од 1800 × 750 × 690 mm. Дисплејот е покриен со пена и иверица, а склопот CCS1 се вози во внатрешна кутија со поместена површина.

Касите имаат џебови за вилушка и четири точки за кревање; планот за гајба излегува со понудата за да може вашиот шпедитер да го планира камионот од пристаниште до локација. Уредот постојано се движи исправено, што ги одржува непроменети внатрешните шини и заптивката на екранот.

Условите се FOB Ningbo или CIF до американско или канадско пристаниште. Фактурата, списокот за пакување, товарниот лист, сертификатот за потекло и извештаите за тестирање се издаваат во рок од 3 работни дена од утоварувањето.

Гаранција, резервни делови и поддршка откако единицата ќе слета

2-годишна стандардна гаранција за модули, контролер, дисплеј и ладење.

Резервни модули за напојување и панели на залиха; размена на вкрстени бродови во рок од 5 работни дена.

Далечинска OCPP дијагностика за дефекти, фирмвер и однесување на вентилаторот.

Пуштање во употреба поддршка преку видео повик за првпат инсталатери.

Квартална листа за проверка за одржување што ги опфаќа филтрите, вентилаторите и проверките на вртежниот момент.

Забелешки за инсталација за локации од 480V и населби со мешана употреба

Погрешно: напојување на единицата од панел од 208 V и очекување целосна моќност. Десно: обезбедете AC480V±10% трифазен на сервисниот влез.

Погрешно: под претпоставка дека единицата е само 50 Hz. Десно: прифаќа 45-65Hz, но потврдете ја локалната фреквенција на табличката со име пред да ставите енергија.

Погрешно: поставување на кабинетот до ѕид со вентилаторите свртени кон аголот. Десно: чувајте го просторот прикажан во упатството за инсталација, така што контролата на вентилаторот работи како што е дизајнирана.

Погрешно: принудување на навивачите на голема брзина по топол ден. Десно: оставете го контролорот да ги спушти; присилната брзина само ја троши моќта и додава бучава.

Погрешно: игнорирање на балансот на фазата на заедничка услуга. Десно: побарајте електричар да го потврди оптоварувањето низ трите фази пред да го пуштите во употреба.

Повратни информации од оператори кои се грижат за децибелите

Изведувач во Хјустон, Тексас, САД инсталираше две единици на малопродажен плоштад на почетокот на 2025 година. Главната грижа на управителот на имотот беше бучавата од станбениот блок сосед; по три месеци, единствената најавена жалба беше осветленоста на екранот во 23 часот, што ноќниот распоред го поправи истата недела. Оттогаш, на страната за полнење не и е потребен сервисен повик.

Сопственик на трговски центар во Торонто, Канада ги храни единиците од 480V панелот на трговскиот центар и целосно ги заштеди трошоците за трансформаторот. Електричарот го потврди фазното оптоварување при пуштање во работа; Нивниот единствен проблем е тоа што на шаблонот на екранот му требаше некое време да се научи, додека страната за полнење работи чисти осум месеци.

Програмер во Сиетл, САД постави единица во гаража со мешана употреба каде што закупецот на мало го сакаше екранот за реклами. Закупецот известува дека таванот од 60 dB е задржан во нивната студија за бучава и сега планира единици за уште два имоти; малата поплака е што кабелот CCS1 се чувствува поцврсто на зимски студ отколку што се очекуваше, што е прашање на обвивката на кабелот, а не грешка на полначот.

Најчесто поставувани прашања: влез од 480 V, ограничувања на шум и излез од 120 kW

П: Дали оваа единица може да работи на европска струја од 380V?

О: Не, оваа варијанта е фиксирана на AC480V±10%. Побарајте ја верзијата 380V ако вашата мрежа е 230/400V.

П: Колку е навистина гласно 60dB?

О: За нивото на нормален разговор, мерено на 1 метар од кабинетот под целосно оптоварување.

П: Дали бучавата се влошува ноќе?

О: Само ако оптоварувањето и топлината го бараат тоа; брзината на вентилаторот ја следи температурата, а не часовникот.

П: Која големина на фидер и е потребна на единицата од 120 kW на 480 V?

О: Околу 150 А по фаза при целосно оптоварување пред маргина; вашиот инженер треба да го димензионира прекинувачот со простор за налет и идни додатоци.

П: Дали 32-инчниот екран ја зголемува бучавата?

О: Не, панелот е пасивно ладен и целосно тивок во секој час.

П: Дали е потребен трансформатор?

О: Не ако вашиот сајт има 480V трифазен; уредот е дизајниран да се поврзе директно со таква услуга.

П: Што опфаќа гаранцијата?

О: Стандардно 2 години, покривајќи ја фазата на напојување, екранот и системот за ладење.

П: Можеме ли да го инсталираме во Канада?

О: Да, 480V се стандардни таму, а документите за сертификација се испорачуваат со единицата.
