Интелигентен интегриран DC EV полнач од 60 kW за полнење на флота

750 × 550 mm: приказна за стапалото зад интегрираниот полнач од 60 kW

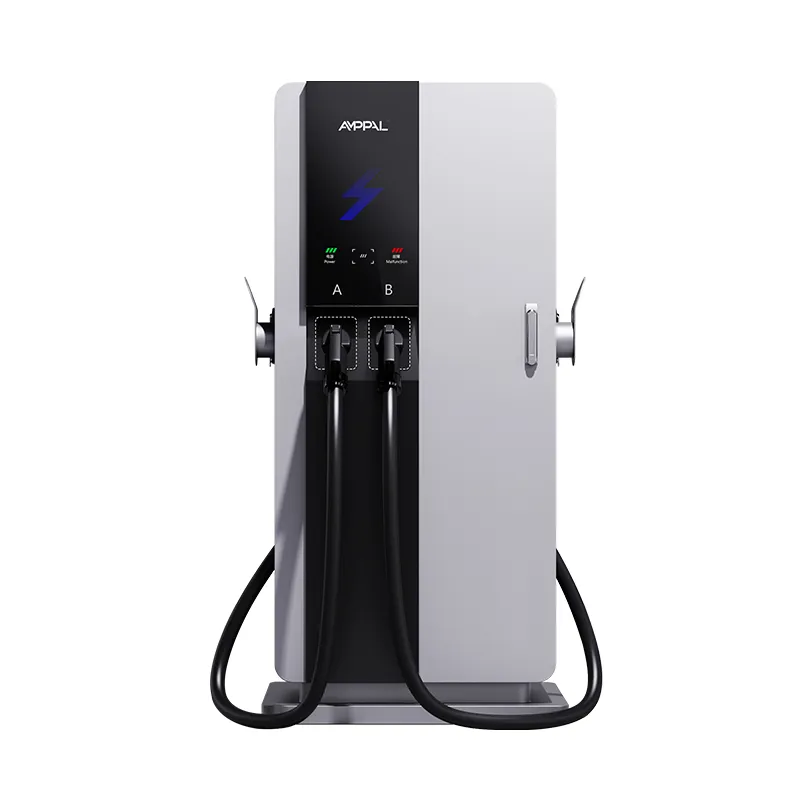

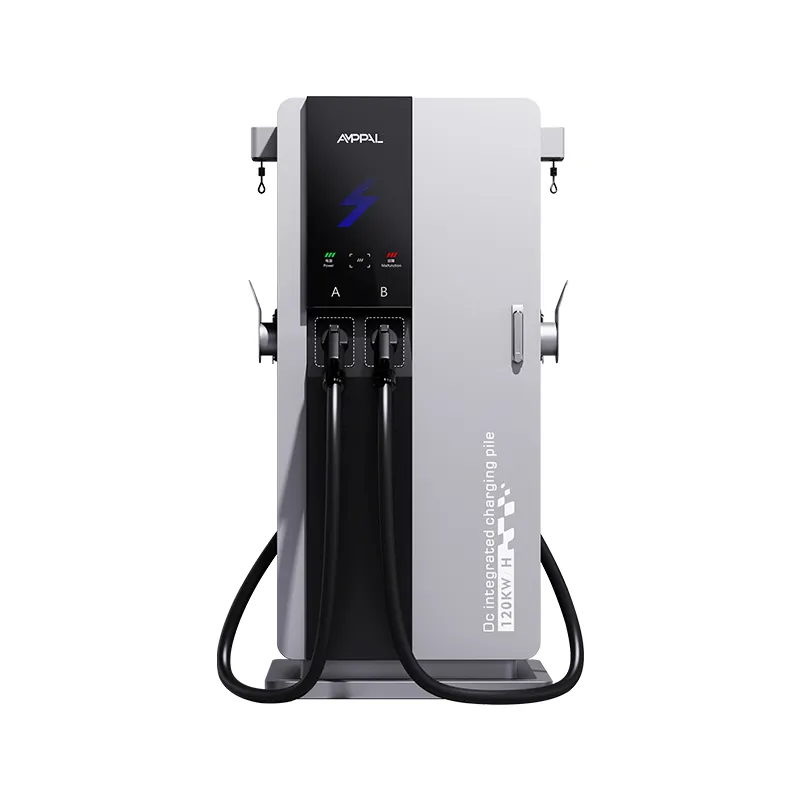

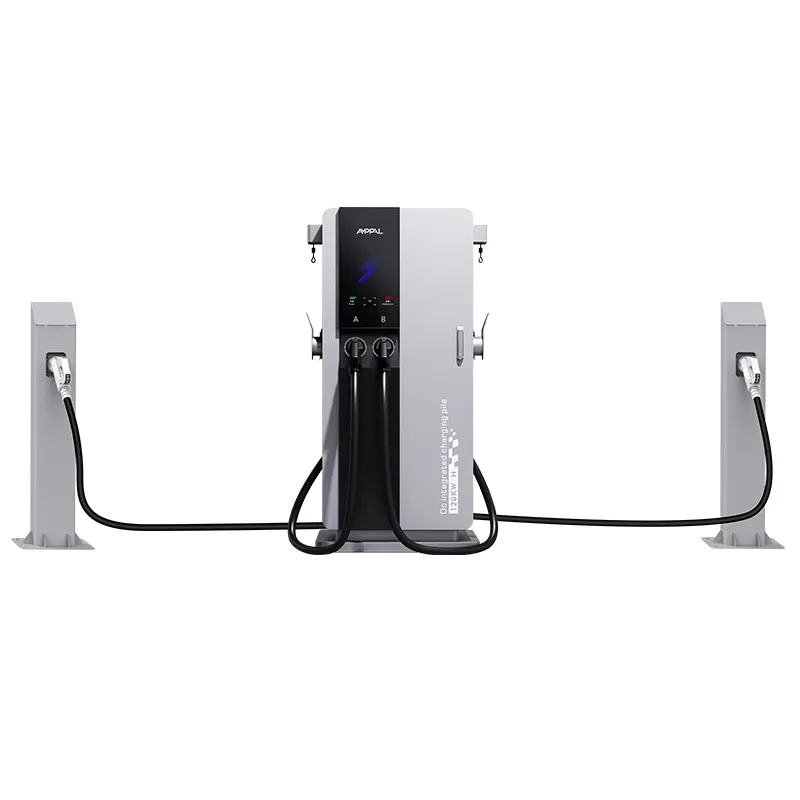

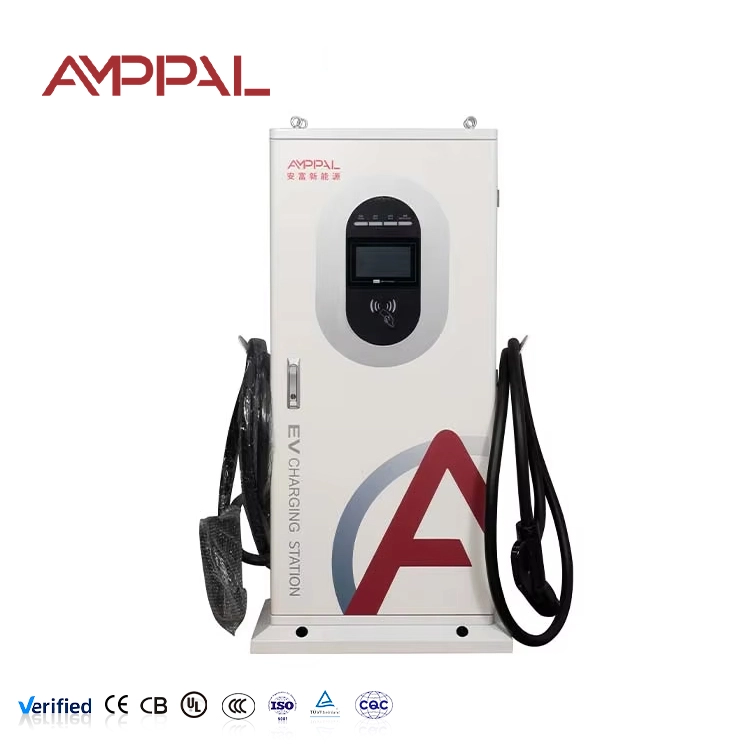

Повеќето брзи полначи се дизајнирани за отворено земјиште; овој беше дизајниран за просторот што остана на работ на паркинг. AF-DC-60-Y-B-O-3/4/5-H е интегрирана 60 kW DC единица со висина од 1700 mm на основа од 750 × 550 mm - околу една третина од површината на подот на конвенционален кабинет. Таа разлика одлучува дали некоја локација воопшто може да биде домаќин на брзо полнење, бидејќи земјиштето е ставката што никој не ја става во буџетот.

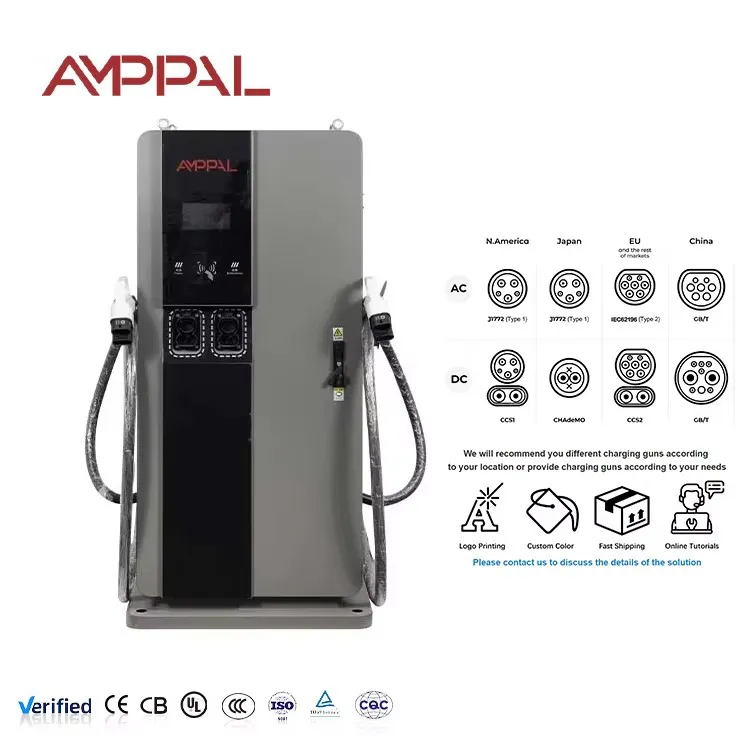

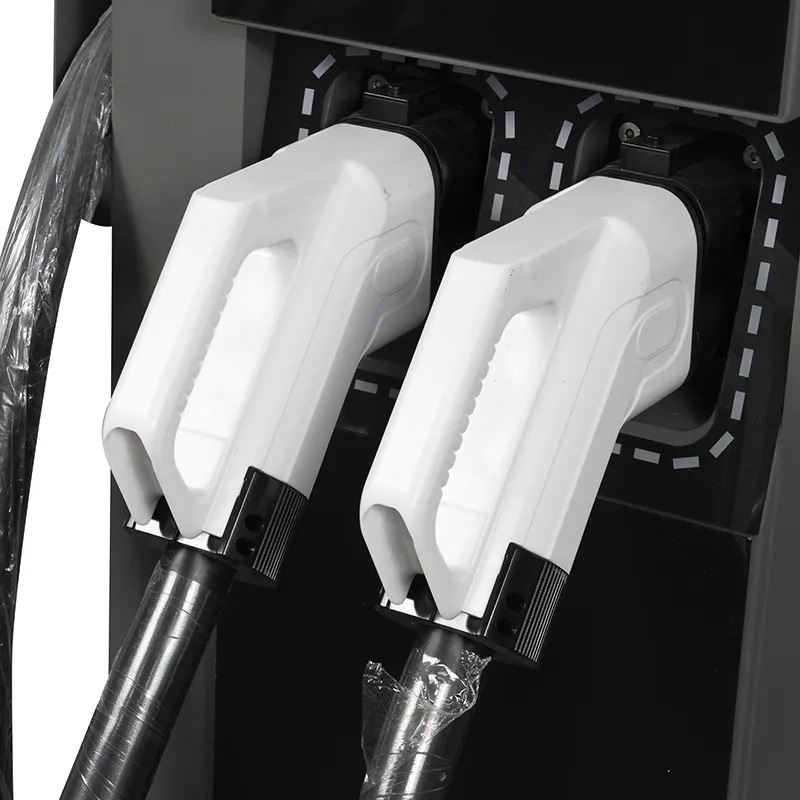

Се монтира на мала армирано-бетонска подлога, што ја прави градежната работа еднодневна наместо еднонеделен проект. 7-инчниот екран на допир се справува со HMI, а куќиштето поддржува CCS1, CCS2, CHAdeMO, GB/T и NACS, така што еден модел служи на повеќето увозни пазари.

Тенките каросерии имаат и цена: има помалку простор за преголеми компоненти, поради што серијата 3 е изградена за 60 kW наместо за врвот на опсегот на моќност.

Што добивате кога кабинетот се намалува

Основа од 0,41 m²: 750 × 550 mm се вклопува покрај врата од продавница, остров со пумпа или тесен паркинг простор.

Помала плоча и помалку бетон: стандардната армирана подлога од прирачникот заменува цокол со целосна опрема.

Висината од 1700 mm ги става екранот на допир и конекторот на удобен дофат за повеќето возачи.

Една подлога по единица значи дека можете да додавате тезги една по една како што расте побарувачката, без повторно да ги извршите градежните работи.

Тенкото тело остава простор во истиот залив за управување со кабли, столпчиња и лента за чекање.

Влезот AC380V±15% ги толерира руралните мрежи каде што опаѓањата на напонот и наносот се вообичаени.

Технички спецификации

Фабричка спецификација на AF-DC-60-Y-B-O-3/4/5-H точно како што е испорачана.

Тесни места каде што се вклопува оваа единица од 60 kW, а единиците со целосна големина не

Предни делови од продавницата: единицата се наоѓа покрај вратата, видлива од вратата, без да се јаде место за паркирање.

Мали паркиралишта под 20 места: една или две единици ја покриваат побарувачката на постоечка напојување од 380 V без надградба на трансформаторот.

Агли на бензинската пумпа: тенката кула се вклопува помеѓу островот на пумпата и граничната ограда.

Парти на хотелот: една единица опслужува гости за ноќевање и дневни посетители од истата подлога.

Работилници и мали складишта: кула од 60 kW ја наплаќа флотата помеѓу работните места, во затворени простории или под настрешница.

Како 60 kW тече низ кула од 1,7 метри

Напојувањето влегува на AC380V трифазен, се исправа и се претвора во 200-1000VDC и излегува преку кој било конектор што го очекува возилото. Распоредот на кулата ги става модулите за напојување на ниско ниво, контролорот е на средна висина и 7-инчниот екран на допир на ниво на очите, што го одржува центарот на гравитација надолу и интерфејсот е удобен.

Ладењето е принуден воздух низ страничните доводи. Висината на кулата му дава на протокот на воздух долга вертикална патека што ја оттргнува топлината од модулите, а вентилаторите се зголемуваат со оптоварување, така што периодите на мирување остануваат тивки. На мала продавница пред локација што е повеќе важно отколку што звучи, бидејќи возачите и персоналот ја поминуваат целата сесија на неколку метри од единицата.

Известување на OCPP 1.6/2.0, далечинска дијагностика и ажурирања на фирмверот се извршуваат преку Ethernet, WiFi или 4G - истата интеграција на задниот дел како и нашите поголеми единици. Она што се менува со компактното тело е чисто физичко: помалку земја, помалку бетон, помалку нарушување на локацијата.

Проверки на квалитет на кабинет кој нема простор за компромис

Одобрување на типот CE и TUV на комплетната единица; UL и CB извештаи достапни за датотеки за извоз.

96-часовно прскање со сол на куќиштето, што е важно бидејќи компактните единици често седат поблиску до патот.

Тестирање на вибрации на монтажата на модулот, така што испораката и грубото ракување на локацијата не ги олабавуваат внатрешните споеви.

48-часовно согорување со полно оптоварување со логови врзани за серискиот број.

Екранот на допир е потврден за читливост на директна сончева светлина и со ракавици.

Модулите се оценети -30°C до +55°C; комплетната единица е наведена -25°C до +50°C.

Склопување на Компактната 3-серија на линијата DC

Чекор 1. Тенкиот куќиште е ласерски исечен од челик и роботски заварен на линиите FANUC.

Чекор 2. Притисните сопирачки на TRUMPF го преклопуваат телото; следи премачкување во прав и стврднување.

Чекор 3. Основната плоча, решетката за модули и кабелските жлезди се поставени на линијата за еднонасочна струја.

Чекор 4. Делот за влез од 380 V и заштитата од пренапони се поврзани со контрола на вртежниот момент.

Чекор 5. Се инсталираат исправувачки модули, потоа 7-инчниот HMI и контролерот на станицата.

Чекор 6. Секоја единица се тестира со оптоварување на 60 kW со ефикасност евидентирана по единица.

Чекор 7. 48-часовни сесии на циклуси на согорување на различни оптоварувања.

Чекор 8. Завршна проверка и гајба; фабриката испорача над еден милион единици до 2024 година.

Дали компактната единица од 60 kW е соодветна за вашиот дел? Прво прочитајте го ова

Изберете ја 3-серијата кога локацијата е физички тесна или кога сакате да започнете со мали димензии и да растете штанд по штанд. Основата од 750 × 550 mm и инсталацијата со една подлога ја одржуваат ниска граѓанска цена, а 60 kW сè уште обезбедува корисно полнење за помалку од еден час за повеќето патнички ЕВ.

Прескокнете го ако веќе имате дарежлив простор и планирате сесии од 150 kW плус; поголем кабинет ви дава повеќе простор за глава за истата работа на подлогата. Исто така, прескокнете го ако вашиот сајт не може да снабдува AC380V, бидејќи оваа единица е фиксирана на таа влезна класа.

За распоред со два пиштоли, обично ќе инсталирате две кули една до друга, што ја удвојува работата на подлогата. Измерете го со еден орман со два пиштоли пред да нарачате.

Уште една забелешка за искреност: 60 kW е добра работна сила, но не е насловна бројка. Ако вашиот маркетинг зависи од најголемата моќност во соседството, компактната моќност од 60 kW нема да ви го даде тоа вистинското фалење - тоа ви дава станица што всушност одговара.

Зошто дилерите ја избираат компактната серија на AMPPAL за мали локации

Еден SKU покрива CCS1, CCS2, CHAdeMO, GB/T и NACS, така што дилерот располага со еден модел за многу пазари.

15–20 работни дена испорака по извлекување одобрение; MOQ од еден контејнер.

Брендирање OEM/ODM на кабинетот и екранот на допир за стартување, со името на вашиот продавач испечатено на плочата на вратата.

Сертификатите CE, TUV, UL и CB вклучени во пакетот на понуди.

Поддршка од фабрика која сама работи со над 200 станици, така што одговорите се втемелени на вистински сајтови.

Тесното тело се испорачува со стандардни тарифи за контејнери, што ги одржува предвидливите трошоци за слетување за мали нарачки.

Димензии на гајба и број на контејнери за компактната единица

Кулата од 1700 мм се испорачува исправено во гајба со челична рамка од приближно 1850 × 750 × 700 мм, со џебови за вилушка и два клинци за подигање. Конекторот, кабелот и резервните осигурувачи се движат во кутија со додатоци во внатрешноста на гајбата.

Бидејќи единицата е тесна, две гајби можат да ја делат ширината на контејнер со висока коцка од 40 стапки во неколку конфигурации; планот за вчитување се испраќа со понудата, така што пребројувањето е точно за вашата нарачка. За прва пробна нарачка, една гајба патува како товар LCL без посебно ракување.

Условите се FOB Ningbo или CIF до дестинацијата. Фактурата, списокот за пакување, товарниот лист, сертификатот за потекло и извештаите за тестирање се издаваат во рок од 3 работни дена од утоварувањето.

Постпродажба за компактни инсталации

2-годишна стандардна гаранција што ги покрива модулите, HMI и фазата на напојување.

Резервните модули и екраните на допир се вкрстуваат во рок од 5 работни дена.

Далечинска дијагностика преку OCPP за дефекти и ажурирања на фирмверот.

Упатство за инсталација на бетонска подлога и заземјување на мали места.

Распоред за чистење на филтерот за вертикалната патека на протокот на воздух.

Вообичаени грешки при инсталацијата со компактни полначи

Погрешно: истурање плоча помала од цртежот на подлогата во прирачникот. Десно: следете ја шемата на арматурата и котвата прикажана во упатството за инсталирање.

Погрешно: набивање на кулата во агол без заден простор. Десно: оставете го сервисниот простор наведен во упатството за пристап до вратата.

Погрешно: закопување на влезот на кабелската жлезда под готовиот степен. Десно: доведете го каналот нагоре внатре во подлогата на означената положба.

Погрешно: под претпоставка дека една единица од 60 kW покрива дел од 30 заливи. Десно: планирајте една единица на 4–6 тезги со реална побарувачка, плус маржа.

Погрешно: монтирање на уредот така што екранот на допир е свртен кон попладневното сонце без капак. Десно: ориентирајте го HMI подалеку од директен сјај за да го одржувате читлив и ладен.

Што велат сопствениците на мали локации по една година

Сопственик на продавница во Хо Ши Мин Сити, Виетнам ставил една единица на предната страна на продавницата во 2025 година. Плочата била истурена едно утро, а сообраќајот во продавницата ги покрива трошоците за електрична енергија; жалбата е што екранот на допир собира прашина во тропскиот воздух, па неделно го бришат со сува крпа.

Мал хотел во Најроби, Кенија располага со две единици за гости и комбе за испорака на сопственикот. Висината од 1700 mm лесно се вклопува под настрешницата, а тесната основа го остава просторот за паркирање употреблив; менаџерот сака полначот да се пријави во контролната табла на хотелот, со која OCPP сега се справува преку платформа од трета страна.

Една ресторанска група во Бали, Индонезија додаде единица покрај влезот на паркингот во 2025 година. Подлогата чинеше помалку од еден месец такси за паркирање на камериер, а екранот на допир го прикажува менито за ручек; единствениот проблем е должината на кабелот за преголеми теренци паркирани на крајниот раб на заливот.

Најчесто поставувани прашања: Компактни полначи од 60 kW за ограничен простор

П: Колку заземјување и е потребно на единицата?

О: Основа од 750 × 550 mm плус клиренсот во прирачникот; бетонската подлога е типично околу метар квадратен.

П: Дали поддржува NACS?

О: Да, NACS е една од петте опции за конектори заедно со CCS1, CCS2, CHAdeMO и GB/T.

П: Дали може да наполни камион?

О: Патнички ЕВ и комбиња главно; за тешки камиони би сакале модел со поголема моќност.

П: Каков влез му треба?

A: AC380V±15% трифазен; се претвора во 200-1000VDC за возилото.

П: Дали е потребен трансформатор?

О: Само ако на вашиот сајт нема довод од 380V; повеќето мали комерцијални локации на пазарите на 380V директно се поврзуваат.

П: Колку време трае инсталацијата?

О: Подлога, сидра, канал и поставување - повеќето локации се полнат во рок од два дена.

П: Која е гаранцијата?

О: 2 години стандард на комплетната единица, вклучувајќи го и екранот на допир.

П: Дали две единици можат да делат еден прекинувач?

О: Тие можат да делат фидер со големина за сумата, но на секоја единица сè уште му треба сопствен заштитен уред.

П: Дали на кулата и треба крошна или засолниште?

О: Не, тој е IP54 и дизајниран за надворешна употреба; крошна е за удобност на возачот, не за машината.
