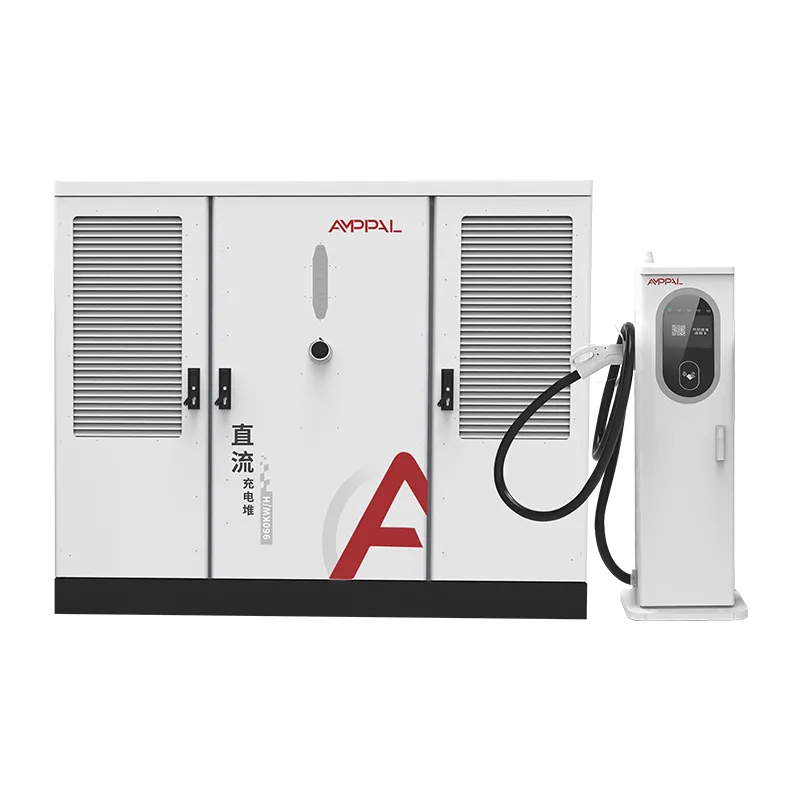

Систем за полнење DC EV со висока моќност од 800 kW за комерцијални центри за полнење

Што всушност покриваат UL сертификатите

Северна Америка не прифаќа ознака CE како доказ дека полначот е безбеден за инсталирање. Прифаќа оглас, а за опремата за брзо полнење DC тој список е UL.

Овој поделен систем од 800 kW носи UL 2202-2022, стандард за опрема за системот за полнење EV, и UL 2231-2, стандард за систем за заштита на персоналот што го штити операторот од електричен удар. И двете се отпечатени на табличката со име, и обајцата го преживуваат органот што има јурисдикција на инспекцијата.

Оваа страница ги објаснува двата стандарда, дизајнот на влезови од 480V во Северна Америка и точките за усогласеност што ги спречуваат проектите да се преработат.

Треба да бидеме директни за тоа што не е оваа страница: тоа не е правен совет, а локалните кодови варираат во зависност од државата и округот. Она што е тоа е практичната слика за тоа како наведениот систем од 800 kW ги отстранува пречките што најчесто ги гледаме во американските и канадските проекти.

Пристап до северноамериканскиот пазар: UL наспроти CE

Разликата помеѓу CE ознаката и UL листата не е документација. Тоа е дали опремата може легално да се инсталира и осигура.

CE е самодекларација од производителот; UL е оглас од трета страна, поддржан со фабрички инспекции и дополнителни ревизии.

Повеќето американски јурисдикции, комунални претпријатија и осигурителни компании бараат национално призната листа на лаборатории за тестирање, што само CE не го обезбедува.

UL 2202-2022 ја опфаќа опремата на системот за полнење како целина: куќиште, жици, влезни кола и излезни кола.

UL 2231-2 го покрива системот за заштита на персоналот, сигурносниот синџир за блокирање помеѓу конекторот и DC излезот.

Со двата огласи, системот од 800 kW е подготвен за дозвола без прилагодена инженерска евалуација во повеќето држави.

За Канада, истата опрема може да се оцени во однос на колегите на CSA; нашите UL датотеки ја поддржуваат таа патека.

Технички спецификации

Американски и канадски локации Изградени за 800 kW

Меѓудржавни коридорски станици каде веќе постои трифазна услуга од 480 V и 800 kW е договорениот капацитет.

Камиони постојки и места за одмор наддаваат за NEVI или програми финансирани од државата за кои е потребна наведена опрема.

Корпоративните и возните дворови што ја заменуваат дизел инфраструктурата со полнење со DC со висока моќност.

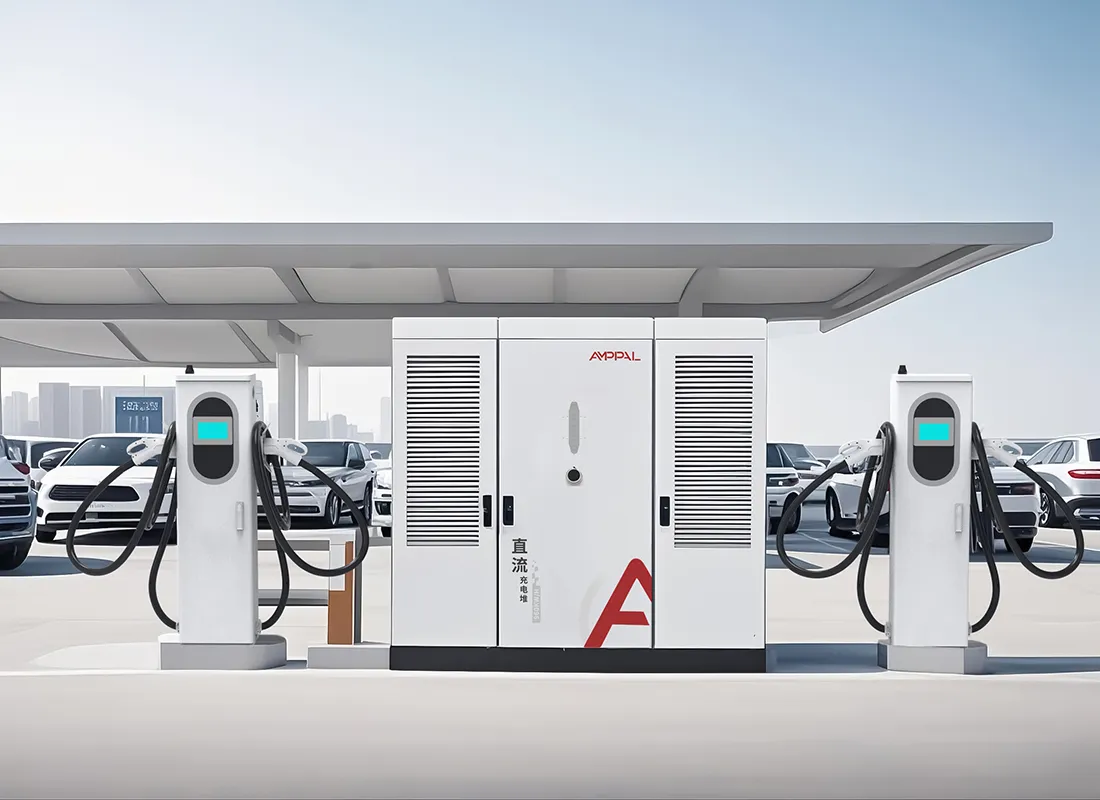

Места за шопинг и забава со големи паркинзи и единствен наменски трансформатор.

Пилот проекти за комунални услуги кои демонстрираат полнење со висока моќност на дистрибутивната мрежа.

Структури за паркирање на аеродром и транзит каде што една услуга од 480V напојува повеќе зони за полнење.

Од влезот на услугата 480V до излезот CCS1

Кабинетот е дизајниран според северноамериканскиот комерцијален стандард: AC480V ±10% на трифазен влез од 50/60Hz. Не е потребен дополнителен трансформатор помеѓу стандардна услуга од 480V и кабинетот; исправувачката фаза директно се претвора во магистрала од 300-1000VDC.

Корекцијата на факторот на моќност го задржува влезот на ≥0,99, што го одржува чистото мерење на побарувачката и избегнува казни за комерцијалните тарифи кои наплаќаат за реактивна моќност.

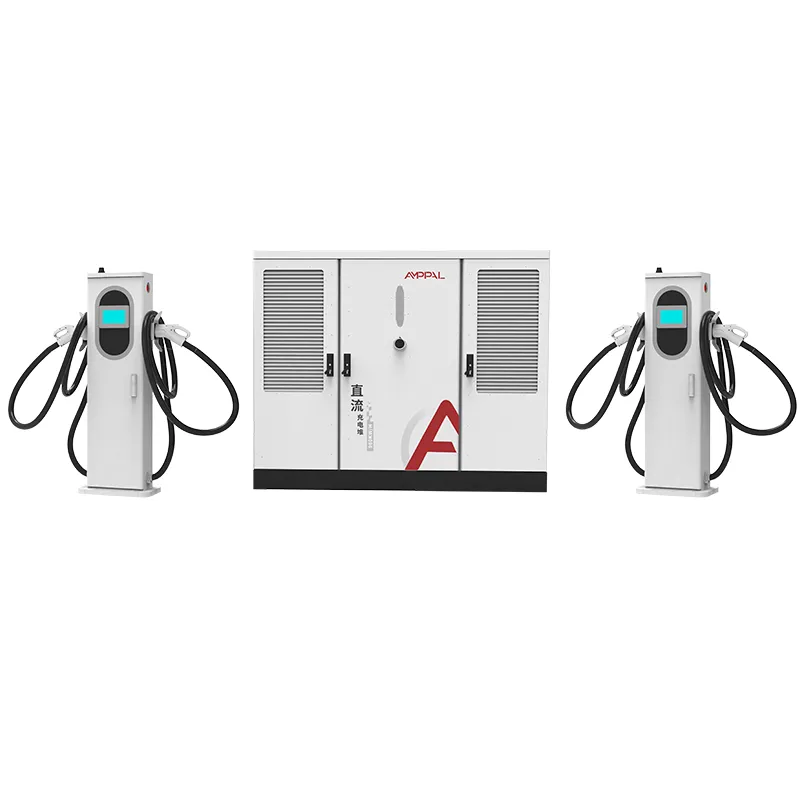

Базенот од 800 kW храни 2 до 16 терминали. Секој терминал ја договара својата струја со контролорот, така што штандот со течно ладење од 600 А и штандот со воздушно ладење од 250 А коегзистираат на истиот кабинет, а излезните конектори го следат пазарот: CCS1 за Северна Америка, со достапен NACS.

Дефектот на земјата и заштитата на персоналот се постапува во внатрешноста на кабинетот во согласност со UL 2231-2, а станицата се поврзува со OCPP 1.6 или 2.0 задни делови за управување со оптоварувањето и далечинско управување.

Топлината е управувана од сопствениот систем за ладење на кабинетот, така што рејтингот на бучава од ≤65dB се одржува дури и при целосен излез. Тоа е важно во комерцијалните парцели каде што линијата за имот на соседот се наоѓа блиску до подлогата за опрема.

Обележување UL, NEC 625 и AHJ Acceptance

Дозволувањето е местото каде што наведената опрема се плаќа за себе. Три документи се важни за време на инспекцијата, а ние ги доставуваме сите.

Ознаката UL на табличката со име, усогласена со бројот на моделот во нашата датотека со оглас, е она што го фотографира инспекторот.

Членот 625 на НЕЦ ја опфаќа инсталацијата на опремата за полнење ЕВ; нашиот прирачник за инсталација го пресликува кабинетот според барањата за снабдување, прекумерна струја и средства за исклучување.

NFPA 70 е самиот код, а членот 625 се наоѓа во него; Прегледот на AHJ се фокусира на заземјување, поврзување и исклучување на повидок.

Ги обезбедуваме извештаите за тестирање UL и сертификатот за сообразност за специфичните сериски опсези што се испорачуваат.

Документацијата на влезната страна го вклучува дијаграмот за поврзување од 480V и распоредот на вртежниот момент за сервисното поврзување.

За финансираните проекти, нашата UL документација се совпаѓа со списоците на опрема што NEVI и државните програми ги бараат од понудувачите.

Процес на производство за единици на листата на UL

Чекор 1. Куќиштата се дупчат и ласерски се сечат од челични намотки, а потоа се заваруваат со роботи на линиите FANUC.

Чекор 2. Притиснете ги сопирачките на TRUMPF од панелите; следи премачкување во прав и стврднување.

Чекор 3. Дистрибуцијата на наизменична струја е поврзана на линијата за наизменична струја со компоненти препознаени од UL и завршетоци контролирани со вртежен момент.

Чекор 4. Исправувачките модули и таблата за заштита на персоналот се поставени на линијата DC.

Чекор 5. Секој кабинет е тестиран со оптоварување до 800 kW со евидентирани проверки за фактор на моќност, бранување и заштита.

Чекор 6. 48-часовно согорување го циклуси уредот; логовите се врзани за серискиот број.

Чекор 7. Мострите за последователна инспекција на UL се земаат од производството според програмата за котација.

Чекор 8. Завршна проверка и гајба; фабриката испорача над еден милион единици кумулативно до 2024 година.

Дали овој полнач е соодветен за временската рамка на вашиот проект?

Изберете го системот со UL-листа од 800 kW кога вашиот проект е во Соединетите Американски Држави или Канада, кога финансиерот или претпријатието бара наведена опрема или кога вашиот AHJ нема да прифати хардвер само со CE. Тоа е исто така вистинскиот повик кога сакате еден модел кој покрива раст од 2 до 16 пиштоли.

Не го избирајте за едно мало ќоше со 2 пиштоли на пазар без спроведување на UL; огласот носи трошоци, а единицата само CE ќе ја заврши работата таму.

Проверете го капацитетот на услугата пред да нарачате: на кабинетот му требаат вистински 800 kW на услугата 480V, плус простор за налет и мерење. Испраќаме контролна листа со податоци за локацијата со понудата, а нашите инженери ја прегледуваат пред да се обврзете.

Времето на искористување, исто така, се разликува од пазарите само во CE: производствените циклуси на листата на UL го следат истиот распоред од 15-20 работни дена, но на некои американски проекти им се потребни документите за котација рано за апликации за финансирање. Побарајте го пакетот документација кога барате цена, а не откако ќе ја добиете понудата.

И ако вашиот проект е чисто шпекулативен, без локација, без договор за комунални услуги и сè уште нема патека за дозвола, почекајте пред да нарачате. Опремата чува; паркингот можеби нема.

Зошто AMPPAL за опрема за полнење на листата на UL

UL 2202-2022 и UL 2231-2 се наведени, со фабрички последователни ревизии веќе во сила.

15-20 работни дена испорака по извлекување одобрение; MOQ од еден контејнер.

OEM/ODM: Северноамериканско брендирање, комплети на конектори NACS или CCS1 и приспособени должини на кабли.

Пакет за документи за брокери и AHJ: извештаи за UL, сертификати за потекло и дијаграми за поврзување.

Производител со седиште во Јуекинг, основан во 2014 година, извезувајќи во 40+ земји, вклучувајќи ги САД и Канада.

Палетизирање, подигнување и испорака

Кабинетот се испорачува во гајба со челична рамка со приближно 2300 x 1900 x 1150 mm со четири точки за кревање; терминалите се палетизирани со намотани кабли и заштитени конектори. Контејнер со висока коцка од 40 стапки се вклопува во кабинетот плус до осум терминали.

Условите за испорака се FOB Ningbo или CIF до американско или канадско пристаниште. Документите, фактурата, списокот за пакување, товарниот лист, UL тест извештаи и сертификатот за потекло се издаваат во рок од 3 работни дена од вчитувањето.

Гајбата вклучува дијаграм за местење за кабинетот висок 2200 mm, а нашиот водич за пуштање во работа ги опфаќа опциите за вилушкар и кран за локацијата.

Услови за сервисна мрежа и гаранција

Двегодишната стандардна гаранција ги покрива кабинетот, терминалите, модулите за напојување и заштитниот контролер.

Размена на вкрстени бродови при дефекти на гаранцијата; замена испраќање во рок од 5 работни дена од нашата залиха.

Далечински OCPP дијагностика и ажурирања на фирмверот со кои работат нашите инженери низ временските зони.

Комплети за резервни делови за северноамериканските клиенти: осигурувачи, конектори и контролни табли кои се чуваат на полицата.

Годишниот совет за одржување вклучува повторна проверка на вртежниот момент по првата година и проверка на абењето на конекторот на секои 6 месеци.

Забелешки за употреба за инсталации во Северна Америка

Погрешно: напојување на кабинетот од сервис од 208V. Десно: обезбедете AC480V ±10% трифазен, како што претпоставува UL листата.

Погрешно: испуштање на средствата за исклучување на повидок на опремата. Десно: инсталирајте го исклучувањето според NEC 625 и нашиот дијаграм за поврзување.

Погрешно: заземјување само преку каналот. Десно: вклучете посебен проводник за заземјување на опремата според упатството за инсталација.

Погрешно: ако се претпостави дека листата на UL опфаќа ненаведен терминал од трета страна. Десно: користете ги терминалите испорачани со наведениот систем.

Погрешно: прескокнување на проодот на AHJ пред да се активира. Десно: поканете го инспекторот со UL датотеката и извештаите за тестирање во рака.

Повратни информации од операторот за инсталациите наведени во UL

Мрежа за полнење во Калифорнија, Соединетите Американски Држави пушти во употреба два кабинети од 800 kW на локацијата на коридорот и помина инспекција при првата посета. Единствената жалба на проект-менаџерот: гајбата пристигна два дена подоцна од понудата за превоз со камиони, што го турна пуштањето во работа до викенд.

Изведувач на комунални услуги во Онтарио, Канада ги користеше дијаграмите за поврзување на 480V за да ја предупреди електричната работа. Неговите повратни информации беа дека распоредот на вртежниот момент му го спаси повикот за преработка, иако тој сакаше кабелот на приклучокот да биде 0,5 m подолг за неговиот распоред.

Оператор на флота во Охајо, Соединетите Американски Држави има 10 пиштоли по кабинет за својот двор за камиони. По девет месеци, бравата на конекторот на еден терминал требаше да се замени; резервниот вкрстен брод пристигна за четири дена, а остатокот од станицата никогаш не престана да се полни.

ЧПП: Сертификација и инсталација

П: Дали е наведен UL кабинетот од 800 kW или само тестиран?

О: Наведено, под UL 2202-2022 и UL 2231-2, со тековни контроли за следење на фабриката.

П: Зошто CE не работи за Соединетите Држави?

О: САД дозволите и осигурувањето генерално бараат национално призната листа на лаборатории за тестирање; CE е самодекларација на производителот.

П: Каков влезен напон му треба на системот?

О: AC480V ±10% на 50/60Hz, стандардна северноамериканска комерцијална услуга.

П: Дали NEC 625 бара нешто посебно на локацијата?

О: Правилна големина на фидер, заштита од прекумерна струја и средство за исклучување на повидок; нашиот прирачник го прикажува секое барање.

П: Дали терминалите можат да бидат CCS1 и NACS на истиот кабинет?

О: Да, комплетите на конектори се доделуваат по терминал за време на нарачката.

П: Дали е потребен трансформатор пред кабинетот?

О: Само ако вашата услуга е среден напон; од услуга на 480V кабинетот директно се поврзува.

П: Колку пиштоли може да работи системот од 800 kW?

О: Од 2 до 16, мешање на терминали со воздушно ладење од 250А и 600А со течно ладење.

П: Кои документи ќе му требаат на мојот брокер и на AHJ?

О: UL тест извештаи, сертификат за потекло, листа на пакување и дијаграм за поврзување, сите вклучени со пратката.
