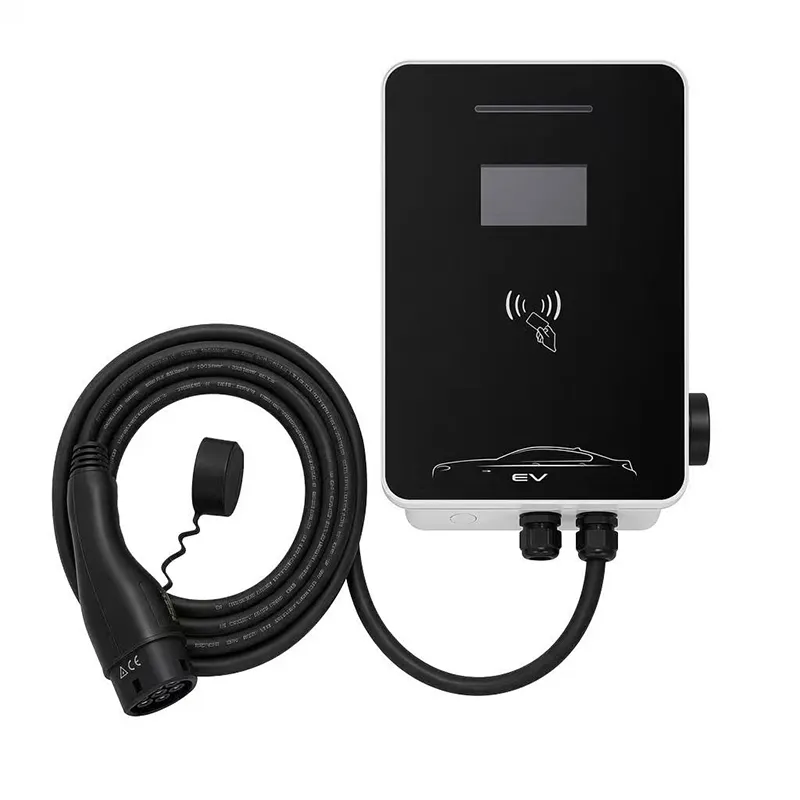

11kW AC Wallbox EV полнач за полнење во станбени и работни места

Трифазен 11 kW: Тивко надградба што одговара на стари згради

Полнач со наизменична струја Wallbox EV од 11 kW за полнење на станбени и работни места е најголемата моќ што обично можете да ја додадете во стара зграда без да го допирате уличниот трансформатор.

Трифазното напојување од 380V на 16А по фаза испорачува 11kW притоа црпејќи помала струја од еднофазна единица од 7kW. Тој контраинтуитивен факт е целата приказна на оваа станица RZ.

За станбен блок од 1970-тите, мала работилница или зграда на фарма, додавањето на трифазен капацитет е често полесно отколку надградбата на еднофазното снабдување - бидејќи фазите се веќе таму и чекаат.

Оваа страница е за таа патека за доградба: што му е потребно на RZ од 11 kW, што проверува вашиот електричар и кога трифазното навистина го надминува еднофазното.

Зошто 16А по фаза е подарок за мрежата

На 380V трифазни, 11kW е еднакво на само 16А по фаза. Еднофазен полнач од 7 kW повлекува 32А на една фаза - двојно повеќе од струјата на една жица.

Струјата, а не струјата, е она што ги загрева каблите, ги напрега прекинувачите и го намалува напонот. Распоредувањето на 11 kW низ три фази го намалува оптоварувањето по жица, поради што многу претпријатија одобруваат трифазно полнење со наизменична струја каде што би отфрлиле поголемо еднофазно влечење.

Во пракса тоа значи: трифазното коло од 16А често е веќе присутно во старите згради (печки, бојлери, машини за работилници) и за додавање на полначот во него можеби не треба ништо повеќе од резервна положба на прекинувачот.

Исто така, остава простор за глава. Ако зградата подоцна додаде соларна енергија или втор полнач, трифазната плоча го апсорбира без повторно повлекување на кабелот.

Што вклучува доградба на постара табла за дистрибуција

Вашиот електричар води кратка листа за проверка: потврдете дека зградата навистина има трифазен (четири жици во дојдовниот довод - три фази плус неутрален), измерете го постојното оптоварување по фаза и најдете резервна DIN позиција за прекинувач од 16А или 20А со RCD.

Во повеќето доградби, на полначот не му треба нов кабел до улицата - само 5x2,5 mm2 од таблата до станицата, што за ѕид од гаража е кратко, евтино повлекување.

Ако зградата е само еднофазна, искрениот одговор е дека 11 kW RZ е погрешен производ. Еднофазна станица од 7 kW е вистинската, освен ако не сте спремни да финансирате надградба на трифазен метар - трошок кој многу варира во зависност од земјата.

Секоја станица ја испраќаме со конфигурациска налепница за електричарот (оцена на прекинувачот, вредности на вртежниот момент, тип RCD) за да ги направиме едноставните документи за проверка.

Технички спецификации

Еднофазен наспроти трифазен: Математика со повеќе заливи

Споредете две згради, секоја сака две полиња за полнење.

Зградата А користи две еднофазни станици од 7 kW: вкупно 64 А на една фаза (или рачно разделени), два прекинувачи од 32 А и ризик од фазен дисбаланс на мал трансформатор.

Зградата Б користи две трифазни станици од 11 kW: вкупно 32 А по фаза, избалансирани според дизајнот, и секоја банда го полни автомобилот со капацитет од 11 kW скоро 60% побрзо од заливот од 7 kW.

Превртната точка е едноставна: ако планирате два или повеќе залини - или еден залив што мора да опслужува автомобил од 11 kW - трифазните победуваат според капацитетот и рамнотежата. Еден залив, еднофазен напојување: останете еднофазен.

За контекст на брзината, 11 kW полни батерија од 60 kWh од 20% до 80% за околу 3,5 часа - доволно брзо за дневниот промет во работилница или складиште.

Веб-страници каде 11 kW трифазен е вистинскиот одговор

1) Apartment blocks and HOA garages with three-phase boards - one station serves many residents in sequence. 2) Мали работилници и депоа со 3-5 ЕВ - комбиња и возила за достава наплаќаат меѓу релации. 3) Farms and rural properties with 380V agricultural supplies. 4) Hotels and B&Bs with three-phase kitchens - the same board feeds the charger overnight. 5) Any site planning solar - three-phase charging pairs naturally with three-phase inverters.

Заедничката нишка: трифазната е веќе присутна. Кога е така, 11 kW чини едвај повеќе за инсталирање од 7 kW еднофазни и двојно ја зголемува брзината на полнење за компатибилни автомобили.

Процес на усогласеност и верификација

Усогласеноста почива на тестирањето на режимот 3 на IEC 61851-1:2017, со CE ознака издадена против него.

IP54 заштита од навлегување потврдена со тест; работа од -20C до +50C.

100% тестирање на производство: континуитет на заземјување, 500V DC изолација, 1,5kV диелектрик отпор.

Единиците за примероци од секое проектирање се прскаат со сол 96 часа, а контакторот се циклира половина милион пати пред да се отпише дизајнот.

Усогласеноста на OCPP 1.6J се проверува со неколку главни задни делови пред пратката.

Фабрички сертификати CE, TUV, CB и UL, ревидирани од надворешни нотифицирани тела.

Изградба на станица RZ: Фабрички тек во 8 фази

1) SMT плочи со автоматска оптичка проверка и конформален слој. 2) Секција за напојување - трифазен сет на контактори, интерфејс на метар, контролер OCPP - жичен и проверен со вртежен момент. 3) Склоп на куќиште, џеб на екранот е монтиран ако е нарачано. 4) Кабел од 5 m тип 2 преку жлезди со контролиран вртежен момент. 5) функционален тест во живо, вклучувајќи вистинско трифазно оптоварување и ракување со OCPP. 6) Тест за безбедност на високо ниво. 7) Сериско означување и конфигурација на фирмверот. 8) Кутија со комплет за монтирање и налепница за конфигурација на електричар; 24-часовно согорување на примерок по серија.

Фабриката Јуекинг (Жеџијанг) работи одделно со наизменична и еднонасочна линија; Лимот доаѓа од роботски ќелии изградени со партнери на FANUC (Шангај) и TRUMPF (Германија). Годишниот капацитет надминува еден милион единици.

За нарачки за доградба, можеме однапред да поставиме фирмвер за мрежниот код на вашата земја пред испораката - кажете му на вашиот продажен контакт каде оди единицата.

Пред да нарачате: Проверете ја вашата табла, мерачот и кабелот

Три проверки одлучуваат дали 11kW RZ е еднодневна инсталација или проект: 1) Дали мерачот или плочата имаат три фази? 2) Дали има резервна позиција на прекинувач со простор за RCD тип А или Б, 30 mA? 3) Дали трчањето од табла до паркинг е под околу 30 m на 2,5 mm2 (подолгите патеки се потребни 4 mm2)?

Ако сите три се „да“, ја гледате најлесната достапна инсталација на наизменична струја со висока моќност. Ако првиот е не, застанете - купете еднофазна единица.

Не заборавајте на страната на автомобилот. Станицата е подготвена за 11 kW, но вашиот автомобил мора да прифати трифазен AC на 11 kW. Многумина го прават тоа; Автомобилите од само 7 kW едноставно се полнат со 7 kW во една фаза - станицата се справува со тоа автоматски.

Предлагаме да ни испратите фотографија од таблата преку е-пошта; нашите инженери одговараат во рок од еден работен ден со да/не и препорака за прекинувач.

Зошто AMPPAL за доградба и локации со повеќе единици

Zhejiang Anfu New Energy Technology произведува нисконапонска опрема и опрема за полнење од 2014 година, со 260 вработени на локацијата во Yueqing.

Производството трае 15-20 работни дена од потврдата на нарачката. Потребна ви е прво една единица за тестирање на вашата дистрибутивна табла? Примероците летаат за 3-5 дена.

Од 100 единици ги приспособуваме бојата на логото, кабелот, екранот и куќиштето и го поставуваме фирмверот за конфигурацијата на снабдувањето во вашата земја.

Документи за одобрување на мрежа: CE декларација, IEC тест извештај, прирачник, сертификат за фабричка инспекција.

Нашата опрема работи на повеќе од 40 пазари, а групата има повеќе од 200 сопствени станици во функција.

Пробен MOQ од 1 единица; волуменски нивоа од 20 единици.

Пакување на трифазна станица за извоз

11 kW RZ се испорачува во картонска кутија со димензии 460 x 340 x 200 mm, бруто околу 8,5 kg - дополнителната тежина е трифазниот сет на контактори. Воздушен товарен костуми 1-10 единици; палета од 24 се движи со курирска палета за 5-7 дена до Европа.

Очекувајте приближно 480 единици во контејнер од 20 стапки, палетизирани 20 картони по палета и завиткани.

Условите за трговија се во FOB Ningbo или Шангај, со достапни EXW и CIF. Документацијата опфаќа комерцијална фактура, листа за пакување, CE декларација и сертификат за потекло; плаќање со L/C или D/P.

Услови за гаранција и техничка поддршка

2-годишна гаранција за производствени дефекти; комерцијалните локации добиваат приоритетно ракување.

Резервни делови (OCPP контролер, сет контактори, екран, кабел) испорачани во рок од 7 работни дена.

Бесплатна поддршка од далечина: нашите инженери го прошетаат вашиот електричар преку доградба со фотографии или видео, одговарајќи во рок од еден работен ден.

Ажурирањата на фирмверот и помошта за конфигурација се вклучени за време на гаранцијата.

За проекти за доградба на кои им е потребен квалификуван електричар на лице место, работиме преку сервисни партнери во Германија, Франција и ОАЕ.

Ретрофирање што треба и не треба

Погрешно: под претпоставка дека зградата е трифазна затоа што има три осигурувачи. Десно: проверете на мерачот со фазен тест или прашајте ја комуналната компанија - три осигурувачи може да бидат еднофазен дел.

Погрешно: балансирање на фази со обиди и грешки. Десно: електричарот нека го измери оптоварувањето по фаза и нека го додели полначот на најмалку оптоварениот сет.

Погрешно: користење на прекинувач од 20А со жици од 1,5 mm2. Десно: пресек на кабел за совпаѓање за должина - 2,5 mm2 под 30 m, 4 mm2 подалеку.

Погрешно: насочување на доводниот кабел преку врата или патека. Десно: поминете го каналот по ѕидот до единицата.

Погрешно: игнорирање на типот RCD. Десно: одговара тип А или Б, 30 mA, според налепницата за конфигурација - сензорот за истекување DC на станицата го претпоставува тоа.

Теренски извештаи од трифазни локации

Еден стан HOA во Софија, Бугарија додаде еден 11 kW RZ на трифазната плоча на блок од 1970-тите. Дваесет и едно домаќинство ја делат станицата преку распоредот за РФИД на OCPP заднината; на таблата и требаше една резервна позиција на прекинувач и ништо друго. Забелешка на благајникот: првиот електричар цитираше целосна замена на панелот, а вториот го најде резервниот DIN слот - разликата беше знаењето, а не хардверот.

Менаџер на курирско депо во Краков, Полска води три единици за 12 комбиња за испорака. Прометот во текот на денот е поентата: комбињата ротираат полнење од 3,5 часа помеѓу маршрутите, а 11 kW го прави тоа соодветно. Неговата жалба: фиксниот кабел е 5 метри, а на еден паркинг ред му требаше продолжен кабел што мораше да го набави локално бидејќи ние не ги испраќаме.

Земјоделска соработка во Долна Саксонија, Германија напојува две станици од земјоделско напојување од 380V што се дели со сушари за жито. Фазите функционираат затоа што врвовите на сушење се на есен и врвови на полнење во зима - тие никогаш не се совпаѓаат. Нивниот мал неволј: зимскиот фирмвер бараше далечинско ажурирање за што требаше еден ден да се закаже, бидејќи Wi-Fi-то на ко-опцијата се наоѓа во посебна зграда.

Трифазни прашања, директни одговори

П: Мојот автомобил се полни само со 7 kW еднофазен. Дали се трошат 11 kW?

О: Станицата се прилагодува и испорачува 7 kW; ја задржувате трифазната патека за вашиот следен автомобил.

П: Може ли да го инсталирам ова без трифазно напојување?

О: Не - потребни се 380VAC трифазни; за еднофазни локации изберете 7kW RZ.

П: Дали на 11kW му треба дозвола за комунални услуги?

О: Обично не за 16А по фаза, но потврдете со вашиот дистрибутер; неколку земји ги ослободуваат од известување полначите со наизменична струја до 11 kW.

П: Колку брзо се полни 11 kW?

О: Околу 60 километри домет на час; батерија од 60 kWh оди од 20% до 80% за приближно 3,5 часа.

П: Дали екранот може да се додаде подоцна?

О: Тоа е фабричка опција; нарачајте го со единицата, бидејќи не е практично монтирање на џебот на екранот.

П: Што ако фазите на зградата се неурамнотежени?

О: Заднината може да закажува сесии, а електричар може да го поврзе полначот со најслабо оптоварениот фазен сет.

П: Дали е тешко 16А по фаза на старите жици?

О: Не - 16А е стандардна градежна практика; поризичното влечење е еднофазно 32 А, кое овој уред го избегнува со дизајн.

П: Дали ми треба нов метар?

О: Обично не; ако на вашиот броило му недостига трофазен регистер, комуналното претпријатие го заменува - бесплатно во неколку земји на ЕУ.
