Компактен Wallbox AC EV полнач од 3,5 kW за полнење дома и канцеларии

Компактен Wallbox AC EV полнач од 3,5 kW за полнење дома и канцеларија е само 150x150x65 mm - помал од книга. Изграден за тесни паркинг места, стари станови и подрумски скали каде што нема да одговара полнач со целосна големина. Термопластично куќиште IP54, сертифицирано со CE и IEC 61851-1:2017. Кинеска фабричка директна со 2 години гаранција.

Испрати барање

Опис на производот

Што е овој полнач (и за кого е)

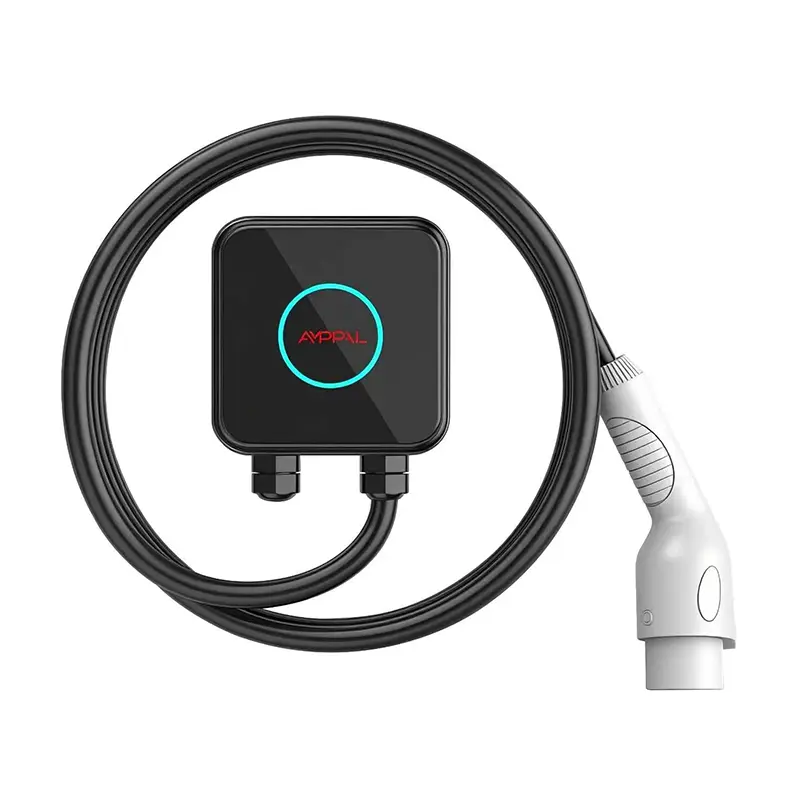

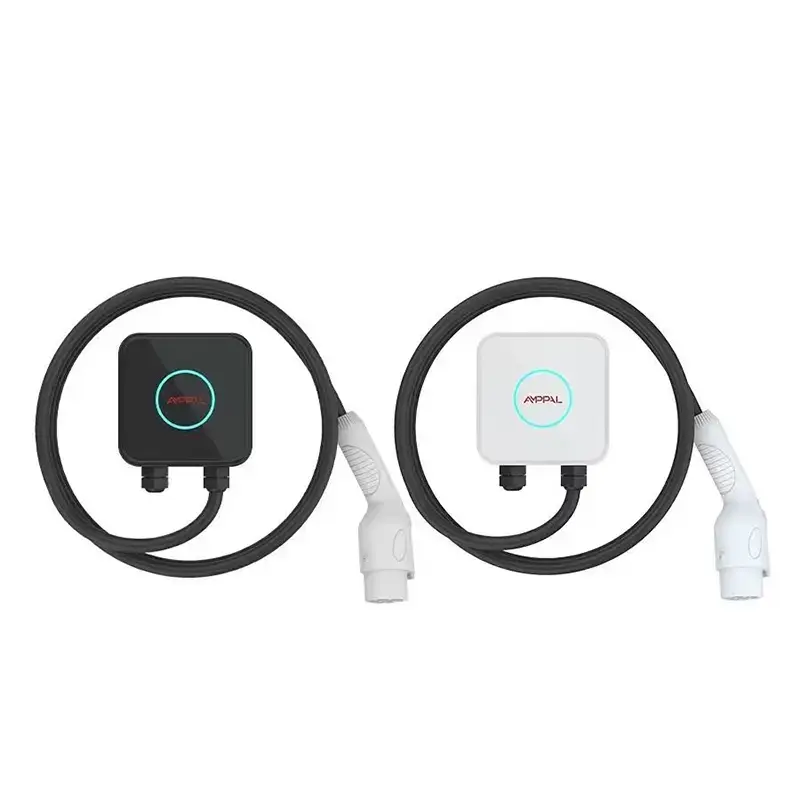

Кутија со димензии 150 на 150 на 65 мм е приближно со големина на дебел роман со тврд повез или домашен рутер. Тоа е целото тело на AMPPAL 3,5 kW Compact - секоја компонента, безбедносното реле и контролната табла во него.

Повеќето ѕидни кутии на пазарот се три до пет пати повеќе од овој волумен. Во тесен подрумски залив, покрај бојлер или на ѕид широк половина метар, таа разлика одлучува дали воопшто можете да инсталирате полнач.

Ја изградивме оваа единица за просторите што сите други ги игнорираат: тесни места за паркирање со станови, стари станбени згради без електрична просторија, слетувања на скали, дури и заеднички ѕид од дворот. Ако вашиот ѕид има слободна ширина од 150 mm, има простор за овој полнач.

Зошто екстремната компактност ја менува вашата инсталација

Малата големина не е трик за стилизирање. Ја менува физичката математика на инсталацијата на полнач за ЕВ на четири начини.

Прво, висина на монтирање. Единицата длабока 65 mm излегува помалку од ѕидот, така што може да седи на премин без да го блокира пешачкиот сообраќај - веднаш до скалилата во подрумот, каде што кутијата длабока 120 mm би се штрчила на патеката.

Второ, се вклопува во постојните куќишта. Изведувачите во Италија и Полска го монтираа Compact во претходно постоечки метален кабинет за дистрибуција, заштитувајќи го од временски услови и вандализам без нова ѕидарија.

Трето, рутирање на кабли. Кабелот влегува и излегува блиску до ѕидот, така што површинскиот канал изгледа чист и има потреба од само два ѕидни приклучоци.

Четврто, тежина. При приближно 1 кг, единицата се фиксира со четири завртки во гипс картон или тула; нема потреба да барате обетка или дупчење во бетон.

Што има во овој мал полнач

Компактниот Wallbox AC EV полнач од 3,5 kW за полнење дома и канцеларија е станица за полнење во режим 3 според IEC 61851-1:2017. Не го претвора AC во DC - таа работа останува во автомобилот. Она што го прави е да управува со безбедното ракување: пилотски сигнал, контрола на релето, проверка на континуитетот на заземјувањето и автоматско запирање кога полнењето ќе заврши или ќе се појави дефект.

Без трансформатор и без фаза на еднонасочна струја, куќиштето драстично се намалува. Термичкото оптоварување од 3,5 kW е скромно: куќиштето е термопластична обвивка со ознака UL94 V-0 (отпорно на пламен), а топлината се расфрла низ површината на куќиштето без вентилатори.

IP54 значи дека уредот се спротивставува на прскање на прашина и вода од која било насока - не на потопување, туку дожд, кондензација и чистење на цревото лесно поминуваат. Контролната табла е стандардно обложена со конформа, невообичаена по оваа цена, така што ги преживува влажните крајбрежни гаражи.

Технички спецификации

Параметар	Спецификација
Модел	AF-AC-3,5-B-A-O-1-SA
Номинална моќност	3,5 kW
Влезен напон	220VAC ±20%
Оценета струја	16А
Фреквенција	50/60 Hz
Димензии	150 × 150 × 65 mm
Материјал за домување	Термопластика, UL94 V-0
Одделение за заштита	IP54
Работна температура	-20°C до +50°C
Сертификација	CE, IEC 61851-1:2017
Гаранција	2 години стандард

Каде припаѓа овој полнач од 150 mm (и каде не)

Случаите за реална употреба се специфични и ние ги наведуваме јасно.

1) Тесни приватни заливи во подрумите на становите, особено во постарите европски и југоисточни азиски згради каде што патека од 2,2 m не остава ѕид.

2) Втори домови и викендици на еднофазен напојување 16А.

3) Изнајмени паркинг места каде што сопственикот сака минимален отпечаток и отстранлива единица.

4) Гаражни ѕидови заеднички со котли, омекнувачи на вода или ормари за алати.

5) Магацините на флота работат со евтина пилот-инсталација пред да се обврзат на опрема со целосна големина.

Онаму каде што не му е местото: трифазен автомобил од 22 kW, локација со достапна само 3-фазна моќност (овој уред е само еднофазен 220 VAC) или патека каде што побрзото дневно полнење е вистинска потреба.

Како компактот се справува со топлина, прашина и вода

Три инженерски избори прават мали димензии да работат на отворено - во непосредна близина.

Топлина: при 3,5 kW вкупната потрошена загуба останува под 40 W при целосно оптоварување. Куќиштето се удвојува како ладилник - ребрести внатрешни површини спроведуваат топлина на надворешното лице, а тестовите за оптоварување покажуваат температура на површината под 55C на 35C на околината.

Прашина и вода: рејтингот IP54 доаѓа од предниот капак со дихтунзи и жлездите за кабелот што ја прицврстуваат обвивката на кабелот, а не од епоксидниот сад. Тоа го одржува уредот услужлив - техничар може да го отвори, да замени реле и да го затвори без фабрички алати.

Сертификација и обезбедување квалитет

CE означено и тестирано според IEC 61851-1:2017, владејачки стандард за опремата за полнење со AC режим 3.

Материјалот за куќиште носи рејтинг за запаливост UL94 V-0 - куќиштето нема да издржи пламен, што е вистинско внимание во заедничките подруми.

Секоја единица поминува 100% тестови за електрична безбедност: континуитет на заземјување, отпор на изолација на 500V DC и отпорност на диелектрик на 1,5 kV.

Единиците за примероци се подложени на 96-часовен тест за прскање со сол и тест за издржливост на реле од 500.000 циклуси во нашата лабораторија.

Дојдовната инспекција ги проверува контакторите, MCU и струјните сензори во однос на сериските сертификати; стапката на отфрлање е регистрирана со ждрепка.

Фабриката поседува CE, TUV, CB и UL сертификати за семејството AMPPAL, ревидирани од надворешни нотифицирани тела.

Како се прави полначот (8 чекори)

Производството во нашата фабрика во Јуекинг (Жеџијанг, „главниот град на електричните апарати“) се одвива по фиксна низа:

1) Склоп на SMT PCB со автоматска проверка на паста за лемење.

2) Нанесен и излечен конформален слој.

3) Реле, сензор и плоча MCU вградени во половината на задното куќиште.

4) Инсталирана жлезда за кабел и кабел од 5 метри, контролиран со вртежен момент.

5) Автоматски функционален тест на 230V со симулирано оптоварување на возилото.

6) 100% безбедносен тест за високо-тенџере и континуитет на земјата.

7) Визуелна инспекција и ласерско обележување со сериски број.

8) Спакувано со комплет за монтирање и картичка за брз почеток, палетизирана по 24-часовна проверка на примерокот за согорување.

Линиите со помош на роботи испорачани со партнерите на FANUC (Шангај) и TRUMPF (Германија) се справуваат со лим за нашите поголеми станици; Компактот работи на наменска линија за наизменична струја. Годишниот капацитет на фабриката надминува еден милион единици.

Водич за големина: Дали ви е доволно 3,5 kW?

Да бидеме директни: 3,5 kW е бавно полнење според современите стандарди. Одговара на автомобили кои паркираат преку ноќ - патници, приклучни хибриди и градски електрични возила со употребливи батерии од 20-40 kWh.

Не го купувајте ако вашето дневно возење надминува околу 150 km без алтернативно полнење. Во тој случај, 7kW Compact или 11kW/22kW станица е искрена препорака.

Исто така, прескокнете го ако вашиот дом има 3-фазни жици и вашиот автомобил прифаќа 11 kW - ѕидната кутија станува тесно грло.

Она што го прави овој уред вистинскиот повик: тесен физички простор, еднофазно коло од 16 А што нема да го надградувате или секундарна сопственост на која му треба евтин, ненаметлив полнач.

Зошто да изберете AMPPAL наместо генерички компактни полначи

Фабрика директно од Zhejiang Anfu New Energy Technology Co., Ltd. (основана 2014 година, специјализирано претпријатие на национално ниво) - се занимавате со производителот, а не со трговска компанија.

Стандардно време на испорака 15-20 работни дена; примероците се испорачуваат за 3-5 работни дена по воздушен пат.

OEM и ODM добредојдени: лого, должина на кабел, тип на приклучок (Тип 1/Тип 2/GB/T) и боја од 100 единици.

Пакет документација: CE декларација, извештај за тестирање IEC 61851-1, прирачник, уверение за фабричка инспекција за царина.

Извоз на рекорд во 40+ земји, вклучувајќи ги ОАЕ, Саудиска Арабија, Русија, Германија, Франција, Малезија, Тајланд, Виетнам, Мексико и Бразил; NEOM и Sime Darby се референтни партнери.

MOQ од 1 единица за тестирање; волуменски нивоа од 50 и 500 единици.

Пакување и испорака

Секоја единица се испорачува во картонска кутија со димензии 210 x 210 x 120 mm со тежина од околу 1,6 kg со полнач, кабел од 5 метри, комплет за монтирање и прирачник. Кутијата е погодна за курир, така што превозот со авион останува евтин: 40 единици се сместени во една пратка од 0,1 m3.

За поморски товар, 1.200 единици се вчитуваат во контејнер од 20 стапки на 24 палети завиткани со смалување, по 50 картони.

Трговски услови: FOB Ningbo или Шангај, EXW или CIF на барање. Документацијата опфаќа комерцијална фактура, листа за пакување, CE декларација и сертификат за потекло; ние се справуваме со L/C и D/P рутински.

Поддршка и гаранција по продажбата

2-годишна стандардна гаранција за производствени дефекти; труд и враќање-превозот договорени по случај.

Резервни делови (реле, контролна табла, кабел) испорачани во рок од 7 работни дена; приоритетен воздух за Европа и Блискиот Исток.

Бесплатна далечинска дијагностика: испратете фотографија или видео од ЛЕД-то на дефектот и нашите инженери ќе одговорат во рок од еден работен ден.

Одржувањето на корисникот е лесно: проверете ја обвивката на кабелот за исеченици, затегнете ги завртките на ѕидот, издувајте ја прашината двапати годишно.

Има продолжена гаранција и договори за услуги на лице место за дилерите во Германија, Франција и ОАЕ.

Забелешки за инсталација и употреба

Погрешно: монтирање на дрвен ѕид со покриени задни отвори. Десно: оставете воздушен јаз од 30 mm и чувајте ги отворите јасни - IP54 штити од вода, а не од блокиран проток на воздух.

Погрешно: приклучување на полначот во домашен штекер преку адаптер. Десно: поврзете го на наменски прекинувач од 16А (тип A или B RCD, 30 mA) за проверката на континуитетот на заземјувањето да работи како што е дизајнирана.

Погрешно: цврсто намотување на кабелот од 5 метри на куката додека се полни. Десно: целосно одмотување пред сесија; намотан кабел под оптоварување се загрева и може да го прекине термичкиот прекин.

Погрешно: монтирањето е целосно изложено на хоризонтален дожд. Десно: инсталирајте под капакот или во засолниште за паркирање; IP54 толерира прскање, а не повеќечасовен дожд.

Погрешно: испуштање на конекторот на подот каде што автомобилите возат над него. Десно: чувајте го пиштолот во неговиот држач за игличките да останат чисти и суви.

Што велат клиентите откако ќе го инсталираат

Управител на имот во Варшава минатата есен инсталираше шест единици во подрум на стан од 1970-тите. Ширината од 150 mm му дозволува да ги постави полначите меѓу таблите со осигурувачи и скалите - ниту една станица со целосна големина не може да го заземе тоа место. Неговата забелешка: фиксниот кабел се скрати до последното поле, така што втората серија доби кабли од 7 метри.

Дилер на автомобили во Пенанг го користи Compact како демо полнач за изложбен салон. „Клиентите го гледаат покрај мека и веднаш ја добиваат големината“, вели тој. Мала поплака: LED прстенот е светол во темен изложбен салон, а тој го залепува ноќе.

Сопственик на кампер во Баварија го полни својот plug-in хибрид во градинарска барака на коло од 16А. По една сезона на дожд и мраз од -8 степени Целзиусови, нула дефекти; тој признава дека 2-годишната гаранција е она што му дало нерви да се обиде - нешто што не советуваме без електричар, иако успеа.
