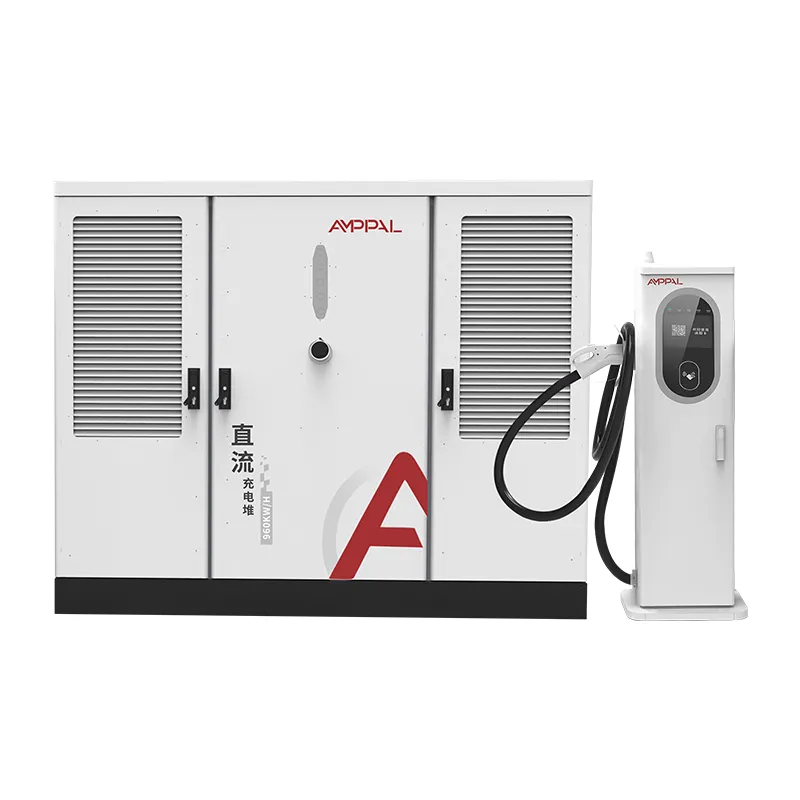

600 kW ултра-брз EV систем за полнење со течно ладење за тешки флоти

Што е AF-DC-600 и што сигнализира

AF-DC-600 е оџак за полнење со течно ладење од 600 kW, изграден за да одговара на местото каде што се движи индустријата, а не само онаму каде што е денес. Нејзините терминали со течно ладење 600A ја следат геометријата на конекторот што самиот AMPPAL ја предложи во април 2025 година на саемот во Кантон, предлог што го привлече вниманието од експертите на Меѓународната електротехничка комисија (IEC).

Стандардот е повеќе важен кај 600 kW отколку кај 60 kW. Секој производител може да изгради голем модул за напојување; вистинското прашање е дали приклучокот во раката на возачот денес сè уште ќе одговара на станицата што ќе ја изгради вашиот наследник во 2030 година. AMPPAL избра да ја стави својата инженерска тежина зад токму тоа прашање на интерфејсот.

Овој куп е конкретен резултат: базен со моќност од 600 kW, течни пиштоли од 600 А, телеметрија OCPP 1.6/2.0 и интерфејс дизајниран да преживее една деценија еволуција на конектори.

Предлогот го покрива физичкиот слој што повеќето продавачи го прескокнуваат: фитинзите за течноста за ладење и распоредот на контактите што одлучуваат дали пиштолот од производителот А се спарува со станицата од производителот Б. Без тој слој, секое распоредување на 600 А ризикува да стане остров што може да го опслужува само неговиот сопствен бренд.

Зошто е важно инженерството со стандардно ЛЕД на 600 kW

Долготрајност на интерфејсот: конекторот со течно ладење го следи предлогот AMPPAL стандард, така што сега купениот хардвер останува компатибилен додека стандардот созрева.

Одржлив излез од 600 А од секој терминал, со запечатен кабел за држење на јамката на течноста за ладење и пиштол под 45°C.

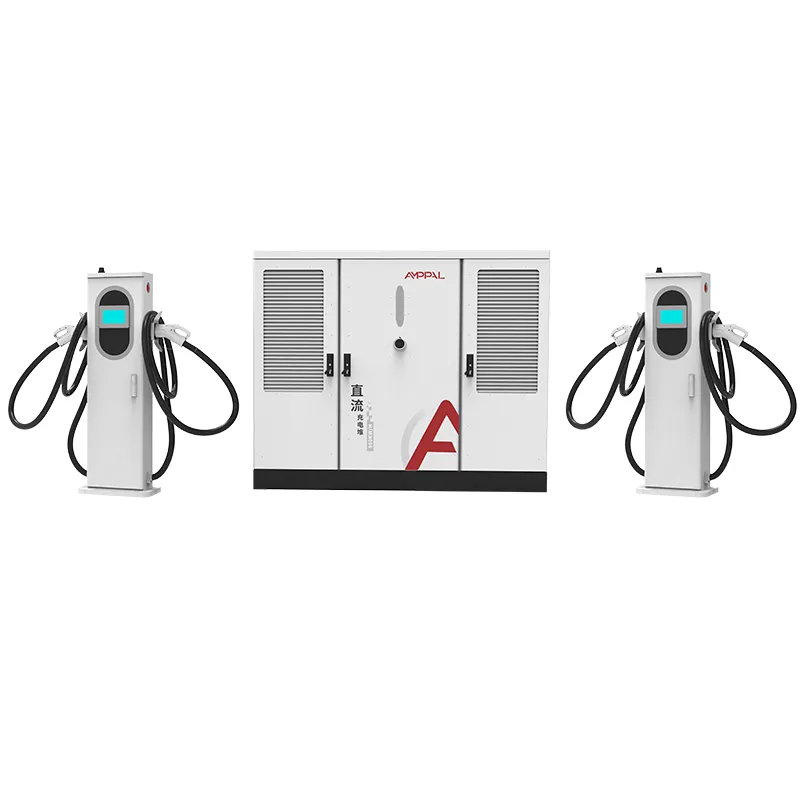

Капацитетот на базенот од 600 kW опслужува четири сесии од класата 150 kW или едно полнење на камион со целосна струја; распоредувачот ги балансира и двете.

94,5% врвна ефикасност и заштита IP54 во истиот кабинет од класата S2 како и моделот од 480 kW, што ги поедноставува резервните делови и обуката.

Целосно покривање со протокол на секој терминал - CCS1, CCS2, GB/T, CHAdeMO, NACS - така што еден куп покрива мешан пазар.

OCPP 1.6/2.0 со далечинска дијагностика, поедноставен бидејќи податочниот модел е веќе интероперабилен.

Помал ризик од доградба: кога стандардот ќе се финализира, на станиците изградени според предлогот им треба ажурирање на фирмверот, а не нови пиштоли или преработка на подлогата.

Технички спецификации

Кој има потреба од 600 kW денес (и кој е рано)

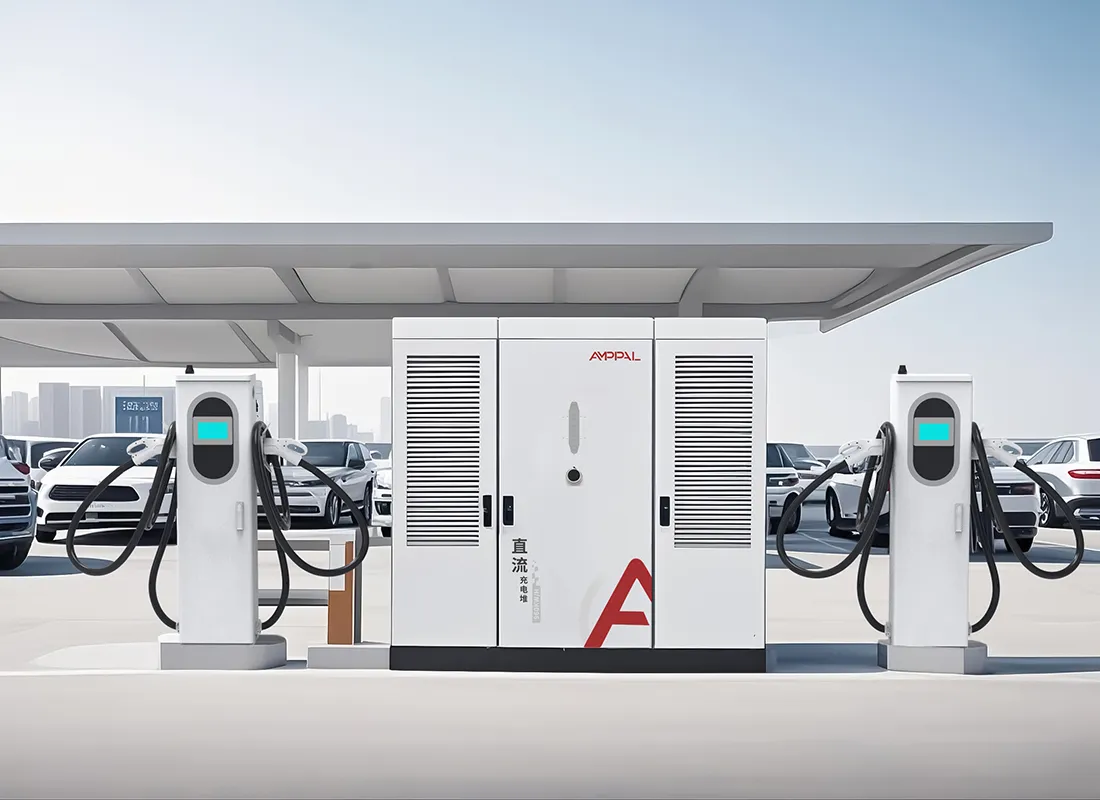

Тешки коридорски станици каде камиони и автобуси од 800 V пристигнуваат во непредвидливи интервали.

Регионални центри кои мора да опслужуваат четири автомобили со просечна моќност од 150 kW без додавање втор трансформатор.

Магацини за електрични камиони на долги релации кои вршат наплата од 40-90 минути за време на ручек.

Пристанишни и логистички дворови стандардизирани на течни конектори од 600А за нивната флота.

Пилоти на националниот коридор во земјите што го прифаќаат интерфејсот за течно ладење усогласен со IEC.

Како магацинот и стандардот работат заедно

AF-DC-600 ја користи истата архитектура како и остатокот од семејството S2: влез AC380V±15%, базен на модул за напојување од 600 kW на една DC магистрала и терминали со течно ладење 600A со запечатени јамки за течноста за ладење. Распоредувачот на секој терминал му ја доделува бараната струја до лимитот на базенот.

Работата на интерфејсот е важна кај конекторот, каде што стандардниот предлог ги дефинира распоредот на контактите, геометријата на поставување на течноста за ладење и секвенцата на ракување помеѓу пиштолот и возилото. Тоа е делот што дозволува камион од 2026 година да се приклучи на станица од 2031 година и сè уште чисто да преговара. Секој терминал се испорачува со тековната ревизија на ракување, а фирмверот на пиштолот се ажурира преку OCPP како и остатокот од оџакот.

Телеметријата го вози истиот OCPP канал како и контролата на напојувањето, така што задниот дел ја гледа температурата на течноста за ладење, циклусите на конекторот и здравјето на модулите по терминал - податоците што работната група IEC ги користи за да го усоврши стандардот.

Надвор од сертификатите: Стандардниот предлог AMPPAL

AF-DC-600 се испорачува со комплетниот сет на сертификати CE/TUV/CB/CCC/UL, а течниот конектор е сертифициран посебно според предложениот интерфејс.

Секој кабинет го отстранува тестот за отпор на изолација на 1000VDC плус проверка на континуитетот на земјата.

Салдото на модулот низ базенот од 600 kW се потврдува со дводневно согорување на целото оптоварување на фабричкиот товарен брег.

Издржливоста на пиштолот следи по тест за земање примероци од 20.000 циклуси со големина според прогнозите за должност на коридорот.

Заштита од навлегување според IP54 (IEC 60529) и имунитет од пренапони (IEC 61000-4-5) се потврдени за секоја серија.

Извештаите за сериски тестови се испорачуваат со единицата, вклучително и дневникот на конекторот од изгорување.

Осум чекори зад AF-DC-600

Челичен лим за куќиштето од класата S2 се сече на TRUMPF ласери, а потоа се формира со CNC.

Кабинетот добива надворешна завршница обложена со прав.

Соодветните комплети на модули излегуваат од наменската склопна линија за еднонасочна струја.

Течни пиштоли од 600 А се склопуваат на чистата клупа, а течноста за ладење е запечатена во таа станица.

Собирниците и прицврстувачите се контролирани со вртежен момент; јамката на течноста за ладење е тестирана под притисок.

Роботите FANUC се справуваат со поставување на модулите.

Уредот е вчитан со фирмвер, а профилот OCPP е поставен за вашиот заднина.

Само по дводневното запалување и проверката од 14 точки, кабинетот се собира во каси.

Ран посвојувач или брз следбеник: кој си ти?

Купете го AF-DC-600 ако градите една деценија: коридори, флоти на камиони или национална мрежа што ќе се стандардизира на течни интерфејси 600А. Рано-стандардниот хардвер нема да има потреба од реконструкција кога ќе се зацврсти препораките на IEC, а коридорните мрежи што се обврзуваат рано, исто така, ја блокираат понудата на конектори пред да пристигне мејнстрим побарувачката.

Прескокнете го кога вашите сесии се главно од класа 250 А: базенот од 600 kW и пиштолите 600 А чинат повеќе од потребите на работата, а оџакот од 240 kW или 360 kW го заработува истиот приход. Прескокнете го исто така кога мрежната врска не може да издржи 600 kW, бидејќи оџакот би бил во мирување под неговиот рејтинг.

Ако сте тип на брз следбеници, чекањето за финализираните документи на IEC е одбранливо - но AF-DC-600 веќе ја испорачува геометријата што ја предлага AMPPAL, така што чекањето главно купува хартија, а не хардверски промени.

Избор на добавувач со глас во стандардот

AMPPAL го претстави предлогот за интерфејс за течно ладење на саемот во Кантон во април 2025 година и е главен придонесувач во глобалниот стандарден разговор за течно ладење.

Проектот за зелен водород на NEOM во Саудиска Арабија зеде 500 единици со течно ладење од истата производна линија.

Залихите ја напуштаат фабриката за 15-20 работни дена, а минималната нарачка е еден куп.

200+ станици во сопствената мрежа на AMPPAL му даваат на инженерскиот тим теренски податоци за абењето на конекторот.

Цените на EXW, FOB Ningbo или CIF со именуван инженер кој останува до пуштање во работа.

Испорака од класа S2: гајби, завртки и документи

Кабинетот AF-DC-600 од 1850 x 1850 x 1000 mm се испорачува во армирана гајба од иверица, со секој течен терминал од 600 А во кутија со пена, запечатена со течноста за ладење.

One stack with two terminals loads per 40-foot container; the crate bolts to the floor rails and gross weight runs 1400-1600kg per set.

Пакетот за извоз ја носи комерцијалната фактура, списокот за пакување, B/L, сертификатот за потекло и извештаите за тестирање по серија, според условите EXW, FOB Ningbo или CIF; Поморскиот товар од Нингбо до Ротердам трае 32-38 дена, а превозот со авион е опција за итни единечни единици.

Двегодишно капак изградено околу 600А опрема

Гаранцијата трае 2 години за кабинетот, терминалите, модулите и колото на течноста за ладење, со вклучена повторна валидација на геометријата на интерфејсот според стандардот што се развива.

Комплетите за полнење на течноста за ладење и резервните пиштоли за течност се испорачуваат во рок од 3-5 работни дена.

Кварталните далечински проверки ги следат трендовите на температурата на течноста за ладење и бројот на циклуси на конектори.

Шестмесечен лист за проверка - ниво на течноста за ладење, стегачи, носење пиштоли - е испорачан на пет јазици.

Посветена линија WhatsApp ве поврзува со инженерот по продажбата, со вашите сериски броеви во датотеката.

Работење на купови со висока струја: Погрешно наспроти правилно

Погрешно: Претпоставувајќи кој било конектор од 600А од друга марка се поврзува со пиштолот AF-DC-600. Десно: Користете го соодветниот AMPPAL конектор; прицврстувањето на ракувањето и течноста за ладење го следат предложениот стандард, а не комерцијалната кратенка.

Погрешно: Работење на магацинот со полни 600 kW на напојување на мрежа со оценка 400 А. Десно: Поставете ја границата за влез во HMI да одговара на врската; распоредувачот го почитува.

Погрешно: третирање на течниот пиштол како воздушен пиштол и цврсто намотување. Десно: закачете го на куката на пристаништето; тесни намотки го свиткуваат цревото на течноста за ладење.

Погрешно: прескокнува евиденција на циклусот на конекторот. Десно: квартално прегледувајте го бројот на циклуси по терминал; предвидува замена на пиштолот со точност од околу 10%.

Погрешно: ажурирање на фирмверот без проверка на верзијата OCPP на локацијата. Десно: Најпрво поклопете го профилот на заднината; оџакот поддржува 1.6 и 2.0, но тие се префрлаат во конфигурација.

Гласови од раните распоредувања од 600 kW

Турски оператор на автопат инсталираше еден AF-DC-600 во септември 2025 година на пробен коридор. Нивниот инженерски менаџер рече дека приклучокот усогласен со IEC бил одлучувачки фактор, бидејќи претходното тестирање од 350 kW користело сопствен приклучок што ги заглавил. Жалбата: пуштањето во употреба траеше една недела подолго од 480 kW S2 бидејќи операторот на мрежата сакаше дополнителни студии за заштита. Сега планираат втора единица за спротивна насока.

Норвешкото складиште за полнење на електрични половини го користи оџакот за полнење на три камиони за време на ручек. Билансот на распоредувачот на четири ленти функционираше како што беше предвидено, а камионите од 20% до 80% наполнија за околу 40 минути секој; раководителот на локацијата забележа дека на запечатената јамка на течноста за ладење и е потребна проверка на едно ниво за шест месеци, а не неделното надополнување вода што го очекуваа.

Развивач на коридор од Казахстан купи две единици веднаш по состанокот на кантонскиот саем каде AMPPAL го претстави предлогот. Нивниот извршен директор рече дека купувањето од соработник на стандарди се чувствува побезбедно отколку купувањето од следбеник, и тие нарачале трета единица пред првата испорачана.

ЧПП за стандарди: Осум директни одговори

П: Што точно предложи АМППАЛ на саемот во Кантон?

О: Стандарден интерфејс за полнење со течно ладење што ја покрива геометријата на конекторот, фитинзите за течноста за ладење и протоколот за ракување; Експертите на КОМЗ покажаа интерес за предлогот.

П: Дали AF-DC-600 работи со денешните автомобили?

О: Да, секој терминал поддржува CCS1, CCS2, GB/T, CHAdeMO и NACS, така што денешниот возен парк се наплаќа нормално.

П: Што се менува кога стандардот IEC ќе се финализира?

О: Веројатни ажурирања на фирмверот и тестовите; предложената хардверска геометрија AMPPAL е веќе во производот, така што физичкиот конектор не се менува.

П: Дали еден куп може да опслужува четири автомобили одеднаш?

О: Да, базенот од 600 kW се дели на најмногу 8 терминали, со приоритет на лентите за течност од 600 А.

П: Што е потребно за инсталација од мрежата?

A: AC380V±15% трифазен; целосниот излез повлекува околу 910 А по фаза, така што повеќето локации планираат трансформатор.

П: Дали течноста за ладење е безбедна при судир?

О: Течноста е диелектрична и нетоксична во употребените волумени, а јамката е запечатена и тестирана под притисок.

П: Колку брзо можеме да преземеме испорака?

О: Околу три до четири недели (15-20 работни дена) по депонирањето земјиште за изградба на залихи.

П: Дали гаранцијата ги покрива идните стандардни ажурирања?

О: Ажурирањата на фирмверот се бесплатни 2 години, а геометријата на хардверот веќе одговара на предложениот стандард.
